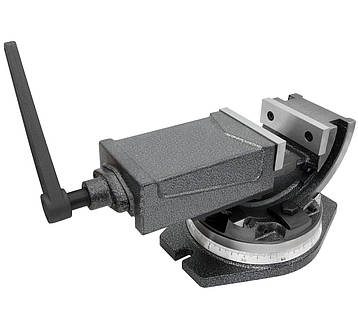

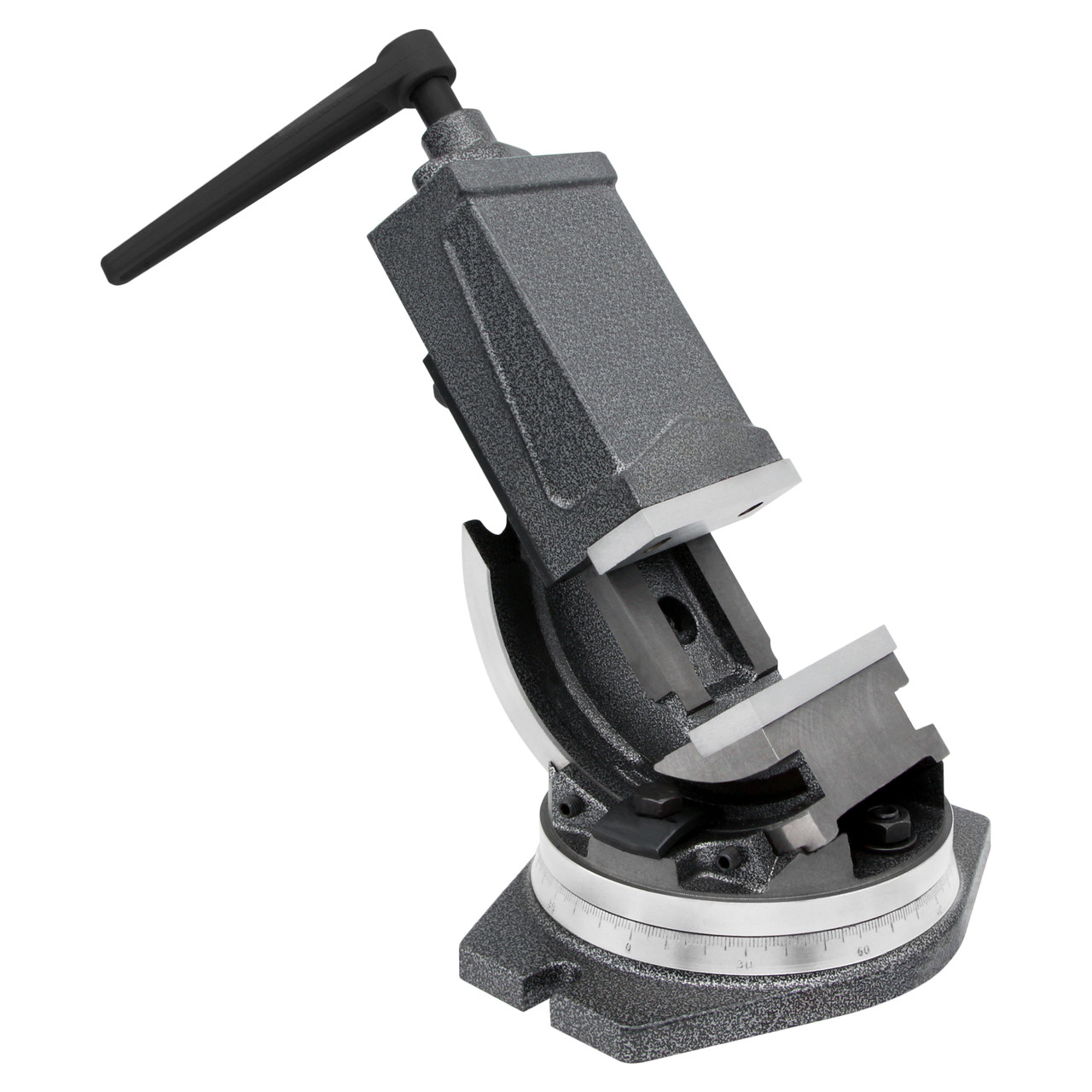

Лещата верстатні прецизійні двооборотні QHK160 (YR-YT-C) тип 3422

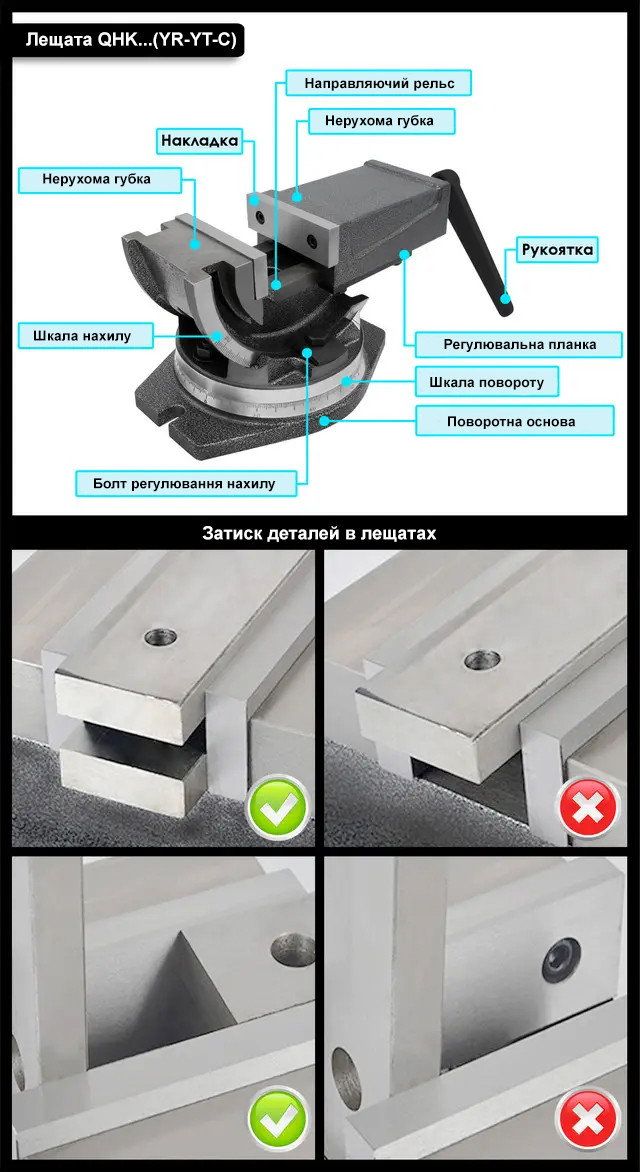

QHK160 (YR-YT-C) - верстатні прецизійні двооборотні тиски серії QHK із шириною накладок губок 160 мм і максимальним розкриттям 128 мм, які застосовуються для точного та надійного затискання деталі в зручному положенні під час оброблення на фрезерному, свердлильному, заточувальному, шліфувальному та інших верстатах. Діапазон повороту заготовки на лещатах цієї моделі в горизонтальній площині залишає 0-360, у вертикальній 0-90º. Градусні шкали дають змогу відстежувати величину кутів повороту та нахилу. Конструктивно інструмент являє собою корпус із парою паралельних губок одна з яких є нерухомою, а друга притискається до деталі за допомогою трапецієподібного гвинта. Останній так само має захист від потрапляння тирси (таке рішення дає змогу істотно продовжити термін його експлуатації). Створювати велике зусилля затискача без особливої праці обертання ручки дає стійкий підшипник встановлений на валу. Настроювання ковзання рухомої губки здійснюється регулювальними планками. Накладки на губках є знімними, що знижує витрати на обслуговування виробу загалом, а також підвищує ефективність роботи. В основі лещат передбачені монтажні отвори та пази для точного позиціювання та надійного кріплення пристосування на робочому столі верстата. У разі потреби лещата можна використовувати й без поворотної основи. QHK160 (YR-YT-C) ідеально підійдуть для затиску деталей, як за чорновий, так і фінішне оброблення.

Особливості:

• Висока якість виробу

• Висока точність затискача

• Високе зусилля затискача

• Поворот заготовки у двох площинах

• Рухома губка посилена збільшеним корпусом

• Шліфована поверхня рейки

• Знімні накладки на губках загартовані і відшліфовані

• Трапецієподібний гвинт захищений від зовнішніх впливів

• Наявність пазів під шпони

• Міцний і стійкий до корозії корпус

• Простота в експлуатації

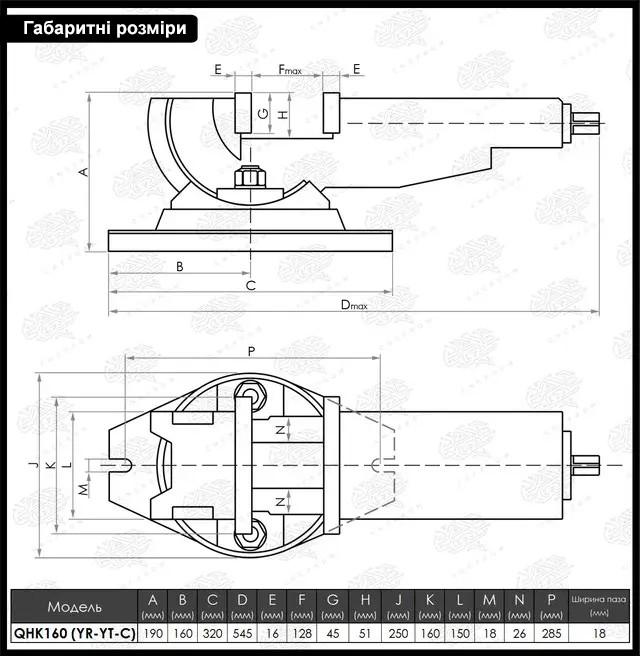

 Загальні характеристики:

Тип лещат: верстатні

Серія: QHK (тип 3422)

Модель: QHK160 (YR-YT-C)

Ширина накладок губок: 160 мм

Висота накладок губок: 45 мм

Максимальне розкриття лещат: 128 мм

Максимальне зусилля затискача: 29 кН

Паралельність напрямної поверхні до поворотної основи: ≤0.06 мм на 100 мм

Паралельність рухомої й нерухомої губок: ≤0.05 мм на 100 мм

Перпендикулярність губок до напрямних рейок: ≤0.05 мм на 100 мм

Тип приводу: ручний

Наявність поворотного механізму: так

Діапазон повороту лещат: 0-360°

Діапазон нахилу лещат: 0-90°

Наявність градусної шкали: так

Ділення градусної шкали: 1°

Наявність затискача для труб і циліндричних деталей: немає

Наявність ковадла: немає

Матеріал корпусу: високоміцний чавун

Матеріал руків'я: вуглецева сталь

Стан: нове

Вага брутто: 31.2 кг

• Лещата QHK160 (YR-YT-C) (1 шт.)
• Ручка (1 шт.)

Олія (змазування) для напрямних і передач помірної в'язкості (1 л)
