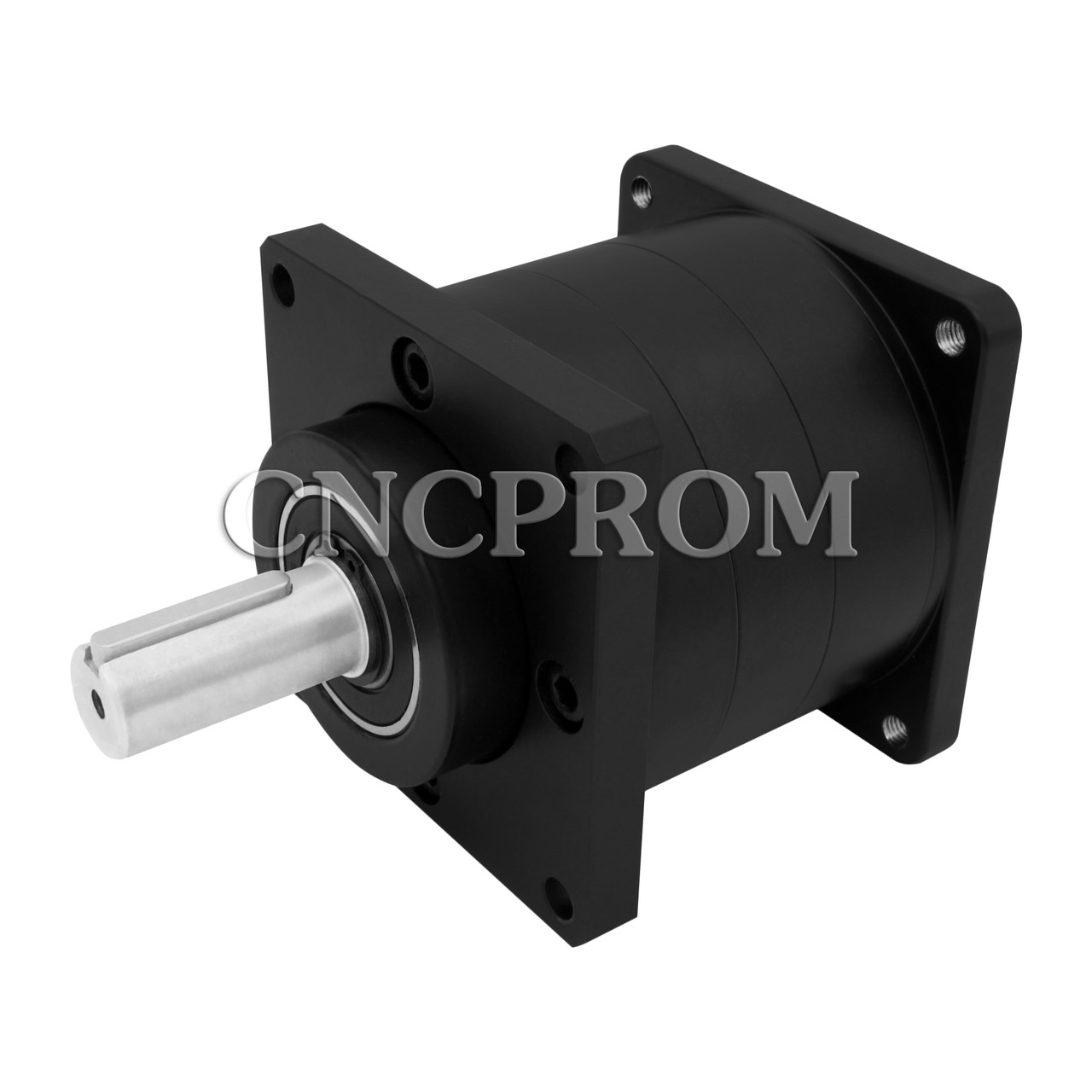

Редуктор планетарний PX110N004SO (1:4)

Планетарний (диференціальний) редуктор PX110N004SO - це механізм, який шляхом планетарної передачі передає і перетворює крутний момент. Маючи високу жорсткість на скручування, редуктор такого типу може передавати великий обертальний момент, вхідний і вихідний вали при цьому співвісні. В даному редукторі використовуються потовщені зубчасті колеса і шліфовані високоточні високоміцні підшипники. Але тому, що серія РХ належать до бюджетного сегмента редукторів вона має один істотний мінус - великий люфт, тому використовувати редуктор даної моделі прецизійному обладнанню не рекомендується. PX110N004SO призначений для крокових двигунів з фланцем 110 мм і валом 19 мм (при необхідності, можна використовувати перехідні втулки під вал).

Переваги:

• Великий обертальний момент

• Висока жорсткість на скручування

• Високий ККД

• Співвісність вхідного і вихідного валів

• Низький рівень шуму

• Тривалий термін служби

Недоліки:

• Відносно великий люфт

Технічні характеристики:

Серія: PX

Модель: PX110N004SO

Тип редуктора: планетарний

Вхідний фланець: 110 мм

Діаметр переднього валу: 22 мм

Діаметр отвору під вхідний вал: 19 мм

Ступені редукції: 1

Передавальне відношення (коефіцієнт зменшення): 1:4

Номінальний вихідний крутний момент: 70 Нм

Максимальний вихідний крутний момент: 100 Нм

Номінальна вхідна швидкість: 3000 об/хв

Люфт: ≤20 arcmin

Шум: ≤60 дБ

Ефективність: 90%

Клас захисту: IP65

Тривалість життя: ≈20000 годин

Матеріал корпусу: алюміній, сталь

Вага: 4.3 кг

• Планетарний редуктор PX110N004SO (1 шт.)
