КОМПЛЕКТУЮЧІ ДЛЯ ВЕРСТАТІВ З ЧПК

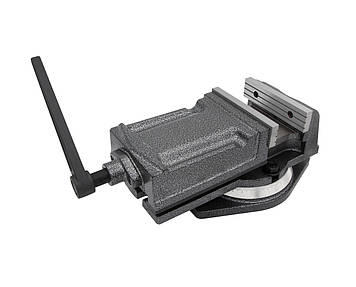

Лещата верстатні прецизійні поворотні QH100 (YR-C) тип 3420, фото 1

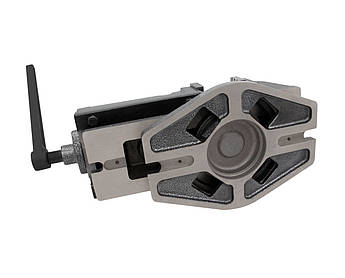

Лещата верстатні прецизійні поворотні QH100 (YR-C) тип 3420, фото 3

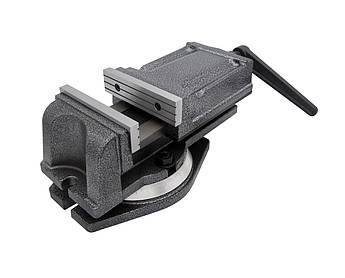

Лещата верстатні прецизійні поворотні QH100 (YR-C) тип 3420, фото 4

Лещата верстатні прецизійні поворотні QH100 (YR-C) тип 3420

Опис
Характеристики
Інформація для замовлення

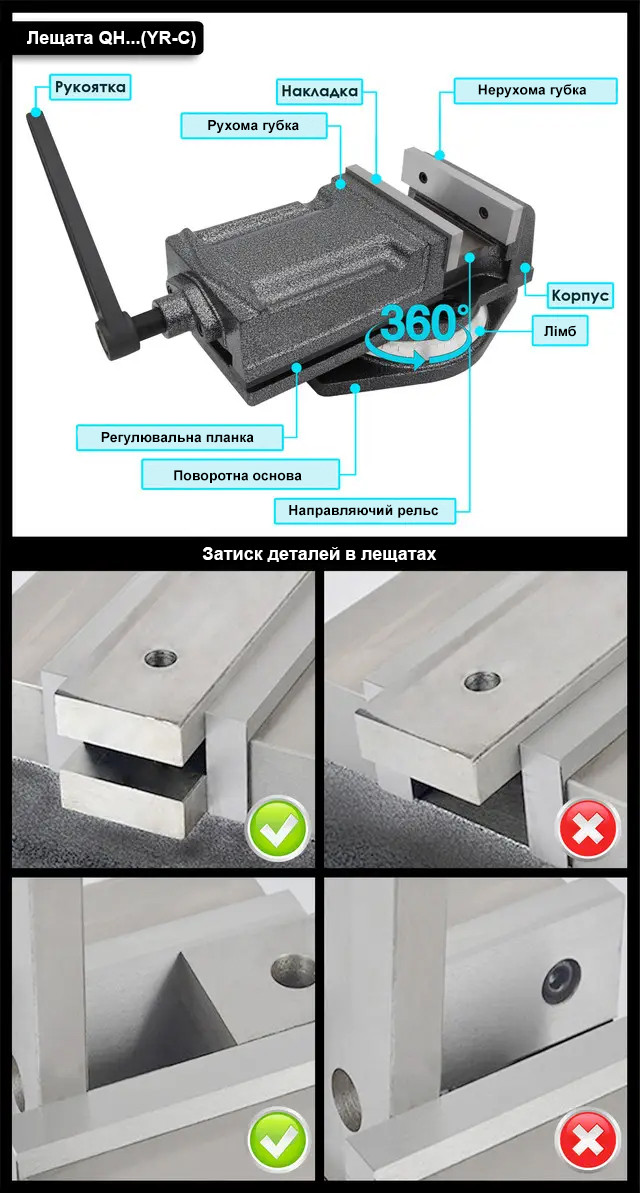

Лещата верстатні поворотні QH100 (YR-C)
Лещата QH100 (YR-C)

QH100 (YR-C) - прецизійні верстатні поворотні тиски серії QH с шириною накладок губок 100 мм і максимальним розкриттям 85 мм, які застосовуються для точного та надійного затискання деталі під час оброблення на фрезерному, свердлильному, шліфувальному та інших верстатах. Конструктивно інструмент являє собою пару паралельних губок одна з яких є нерухомою, а друга притискається до деталей за допомогою трапецієподібного гвинта. Останній так само має захист від потрапляння тирси (таке рішення дає змогу істотно продовжити термін його експлуатації). Створювати велике зусилля затискача без особливої сили обертання ручки дає стійкий підшипник встановлений на валу. Настроювання ковзання рухомої губки здійснюється регулювальними планками. Накладки на губках є знімними, що знижує витрати на обслуговування виробу загалом, а також підвищує ефективність роботи. На пластинках є горизонтальне заглиблення запобігання прослизанню деталей. Лещата моделі QH100 (YR-C) обладнані поворотним механізмом, який доповнений градусною шкалою. Це дає змогу повертати деталь на 360° навколо вертикальної осі. В основі лещат передбачені монтажні отвори та пази для точного позиціювання та надійного кріплення пристосування на робочому столі верстата. У разі потреби лещата можна використовувати й без поворотного механізму.

Увага!
  • Під час роботи стежте за тим, щоб тиски не зазнають ударних впливів, інакше показники точності виробу можуть бути порушені

  • Для забезпечення плавної та точної роботи лещат необхідно регулярно змащувати рухомі частини пристрою



Особливості:

  • Висока якість виробу

  • Висока точність затискача

  • Високе зусилля затискача

  • Рухома губка посилена збільшеним корпусом

  • Шліфована поверхня рейки

  • Знімні накладки на губках мають протиковзну поверхню

  • Накладки загартовані і відшліфовані

  • Трапецієподібний гвинт із великим кроком

  • Наявність пазів під шпони

  • Поворот лещат на 360º

  • Міцний і стійкий до корозії корпус

  • Простота в експлуатації



 Загальні характеристики:

Тип лещат: верстатні

Серія: QH (тип 3420)

Модель: QH100 (YR-C)

Ширина накладок губок: 100 мм

Висота накладок губок: 32 мм

Максимальне розкриття лещат: 85 мм

Максимальне зусилля затискача: 19 кН

Паралельність напрямної поверхні до поворотної основи: ≤0.03 мм на 100 мм

Паралельність поверхні контрольного блока до поворотної основи: ≤0.06 мм на 100 мм

Перпендикулярність губок до напрямних рейок: ≤0.05 мм на 100 мм

Тип приводу: ручний

Наявність поворотного механізму: так

Діапазон повороту лещат: 0-360°

Наявність градусної шкали: так

Ділення градусної шкали: 2°

Наявність затискача для труб і циліндричних деталей: немає

Наявність ковадла: немає

Матеріал корпусу: високоміцний чавун

Матеріал руків'я: вуглецева сталь

Стан: нове

Вага брутто: 9.1 кг

Комплект постачання
  • Лещата QH100 (YR-C) (1 шт.)
  • Ручка (1 шт.)
До цих лещат у нас можна придбати

Олія (змазування) для напрямних і передач помірної в'язкості (1 л) Масло (смазка) для направляющих и передач умеренной вязкости (1 л), фото 2

Фрезерно-гравіювальні станкиФрезерно-гравировальный станок CNC 8060Z USB, 3 оси, 1.5 кВт воздушное охлаждение, фото 2



    Дивіться всі наші оголошення

Основні
ВиробникCNCPROM
Країна виробникКитай
Тип лещатверстатні
Наявність поворотного механізмуТак
Ширина губок100 мм
Висота губок32 мм
Максимальне розкриття лещат85 мм
Наявність ковадлаНі
Наявність затиску для труб і циліндричних деталейНі
СтанНовий

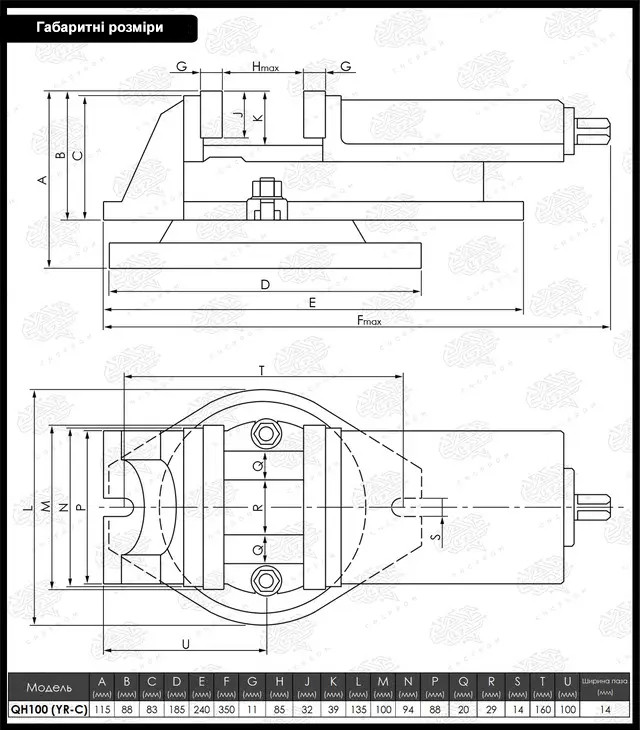

Габаритні розміри
Довжина265 мм
Ширина135 мм
Висота115 мм
Вага9.1 кг
Основні
МодельQH100 (YR-C)
СеріяQH (тип 3420)
Матеріал корпусувисокоміцний чавун
Тип приводуручний
Діапазон повороту лещат0-360°
Наявність градусної шкалитак
Поділ градусної шкали
Максимальне зусилля затискача19 кН
Перпендикулярність губок до напрямних рейках≤0.05 мм на 100 мм
Матеріал рукояткивуглецева сталь
Паралельність напрямної поверхні до поворотного основи≤0.03 мм на 100 мм
Паралельність поверхні контрольного блоку до поворотного основи≤0.06 мм на 100 мм
