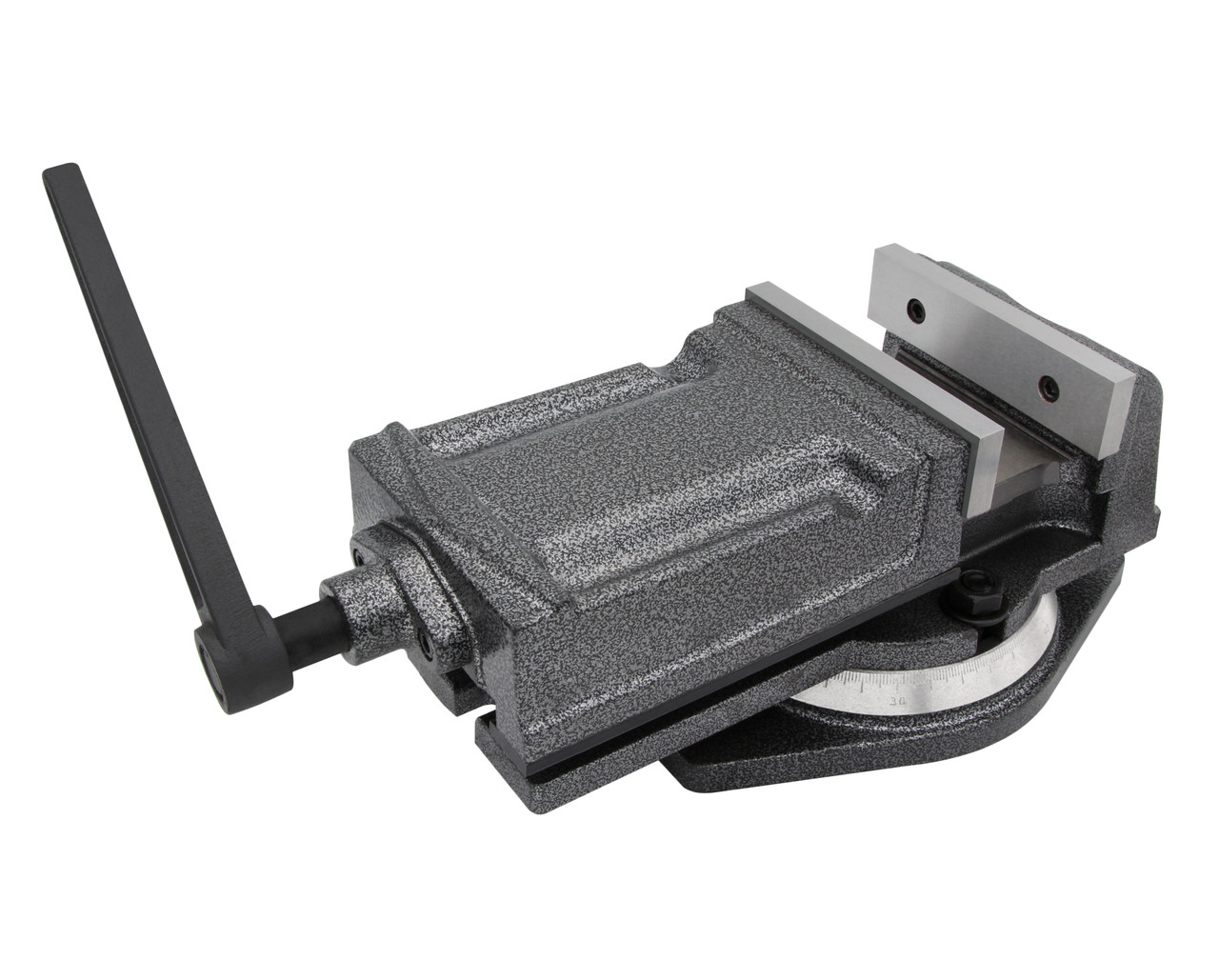

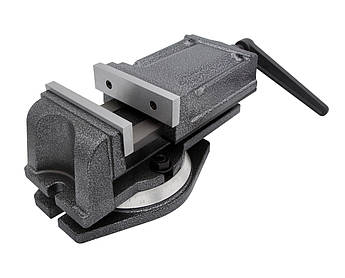

Лещата верстатні прецизійні поворотні QH125 (YR-C) тип 3420

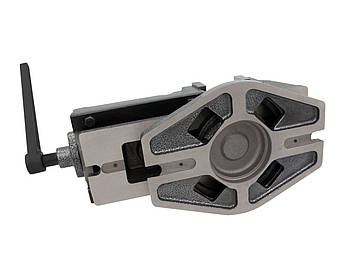

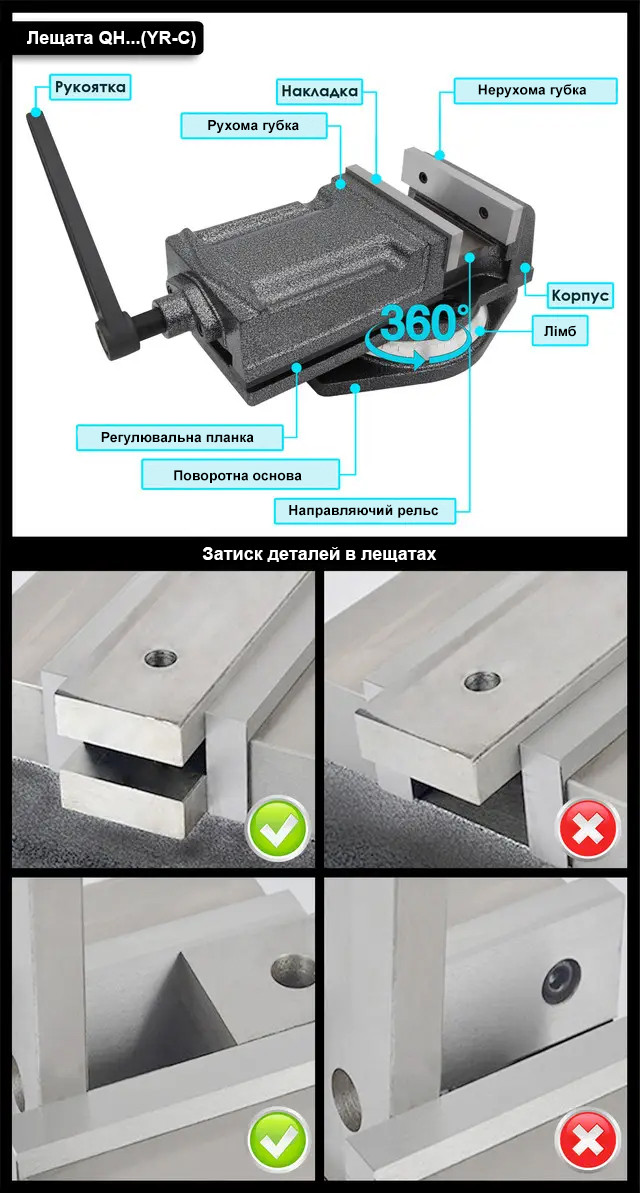

QH125 (YR-C) - прецизійні верстатні поворотні лещата серії QH з шириною накладок губок 125 мм і максимальним розкриттям 100 мм, які застосовуються для точного і надійного затиску деталі при обробці на фрезерному, свердлильному, шліфувальному та інших верстатах. Конструктивно інструмент являє собою кілька паралельних губок одна з яких є нерухомою, а друга притискається до деталі за допомогою трапецієподібного гвинта. Останній в свою чергу має захист від попадання тирси (таке рішення дозволяє істотно продовжити термін його служби). Створювати велике зусилля затиску без особливої сили обертання рукоятки дозволяє упорний підшипник встановлений на валу. Налаштування ковзання рухомої губки проводиться регулювальними планками. Накладки (пластинки) на губках є знімними, що знижує витрати на обслуговування виробу в цілому, а також підвищує ефективність роботи. Лещата моделі QH125 (YR-C) оснащені поворотним механізмом, який доповнено градусною шкалою. Це дозволяє повертати деталь на 360° навколо вертикальної осі. На підставі лещат передбачені монтажні отвори і пази для точного позиціювання і надійного кріплення пристосування на робочому столі верстата. У разі необхідності лещата можна використовувати і без поворотного механізму.

Особливості:

• Висока якість виробу

• Висока точність затиснення

• Високе зусилля затискача

• Рухлива губка посилена збільшеним корпусом

• Шліфована поверхня рейок

• Змінні накладки на губках

• Накладки загартовані і відшліфовані

• Трапецієподібний гвинт з великим кроком

• Наявність пазів під шпонки

• Поворот лещат на 360º

• Міцний і стійкий до корозії корпус

• Простота в експлуатації

Загальні характеристики:

Тип лещат: верстатні

Серія: QH (тип 3420)

Модель: QH125 (YR-C)

Ширина накладок губок: 125 мм

Висота накладок губок: 42 мм

Максимальне розкриття лещат : 100 мм

Максимальне зусилля затиску: 24 кН

Паралельність напрямної поверхні до поворотної основи: ≤0.03 мм на 100 мм

Паралельність поверхні контрольного блоку до поворотної основи: ≤0.06 мм на 100 мм

Перпендикулярність губок до напрямних рейках: ≤0.05 мм на 100 мм

Тип приводу: ручний

Наявність поворотного механізму: так

Діапазон повороту лещат: 0-360°

Наявність градусної шкали: так

Поділ градусної шкали: 1°

Наявність затиску для труб і циліндричних деталей: немає

Наявність ковадла: немає

Матеріал корпусу: високоміцний чавун

Матеріал рукоятки: вуглецева сталь

Стан: новий

Вага брутто: 14 кг

• Лещата QH125 (YR-C) (1 шт.)
• Рукоятка (1 шт.)
