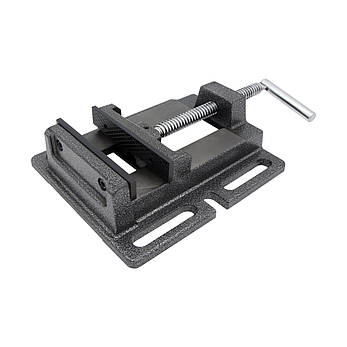

Лещата верстатні свердлильні неповоротні Q19A80 (NR) тип 3424

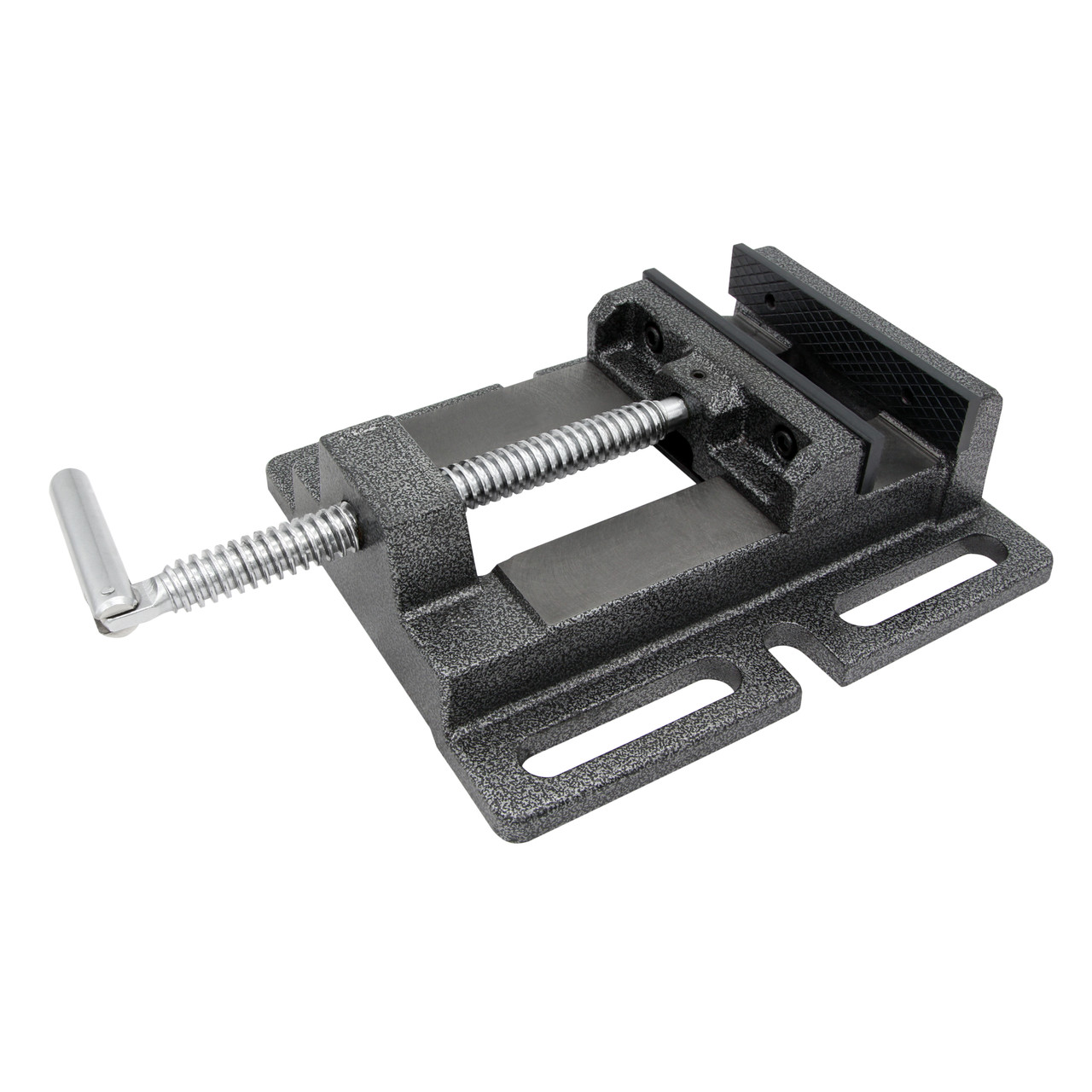

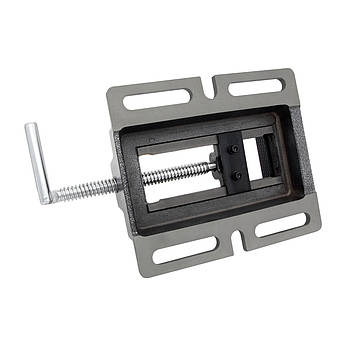

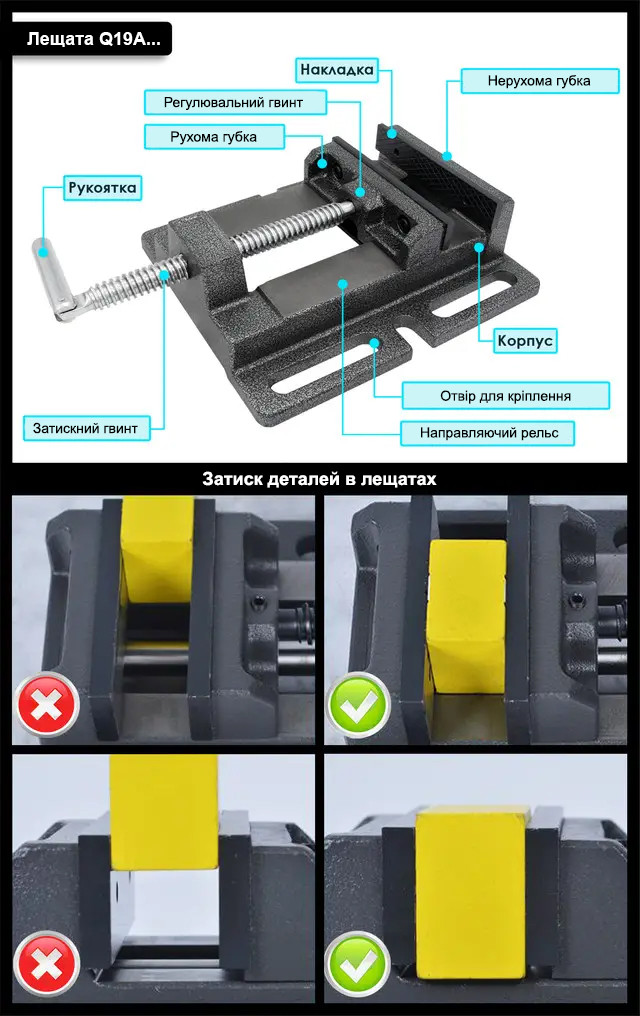

Q19A80 (NR) - верстатні неповоротні лещата серії Q19 завширшки губок 80 мм і максимальним розкриттям 75 мм, які застосовуються для надійного затискання деталі під час оброблення на свердлильному або невеликому фрезерному верстаті. Конструктивно інструмент являє собою пару паралельних губок одна з яких є нерухомою, а друга притискається до деталей за допомогою трапецієподібного гвинта, плавність обертання якого настроюється регулювальним гвинтом. Низький профіль лещат забезпечує їхнє стійке положення. Накладки (пластинки) на губках є знімними, що знижує витрати на обслуговування виробу загалом, а також підвищує ефективність роботи. Пластинки мають протиковзну поверхню з V-подібними заглибленнями, що утворюють фігури у формі ромбів. Це дає змогу надійно та точно затискати заготовки. В основі лещат передбачені монтажні отвори для точного позиціювання та надійного кріплення пристосування на робочому столі верстата.

Особливості:

• Висока якість виробу

• Проста механічна конструкція

• Точність затискача

• Високе зусилля затискача

• Рельси відшліфовані та мають напилення стійке до зношення та іржі

• Знімні накладки на губках

• V-подібні заглиблення на накладках губок

• Трапецієподібний гвинт із великим кроком і великим обертальним моментом

• Міцний і стійкий до корозії корпус

• Простота в експлуатації

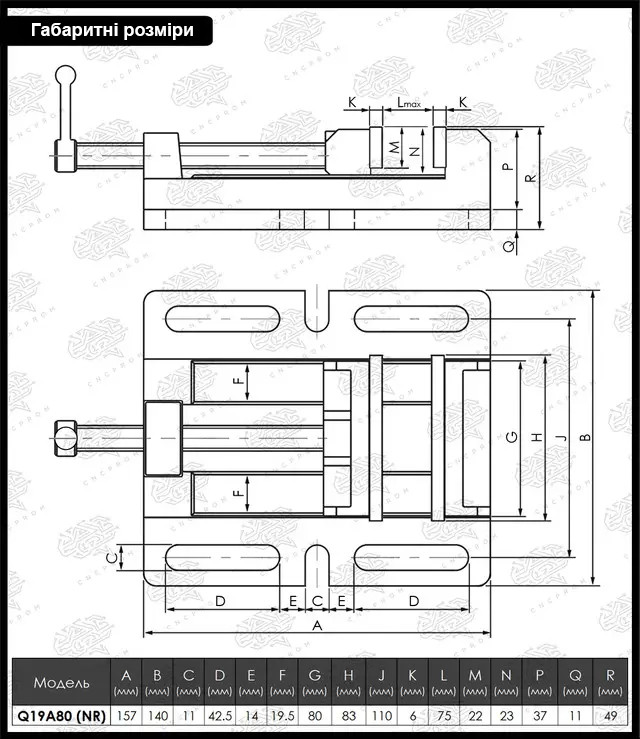

 Загальні характеристики:

Тип лещат: верстатні

Серія: Q19 (тип 3424)

Модель: Q19А80 (NR)

Ширина губок: 80 мм

Висота губок: 22 мм

Максимальне розкриття лещат: 75 мм

Тип приводу: ручний

Наявність поворотного механізму: немає

Наявність затискача для труб і циліндричних деталей: немає

Наявність ковадла: немає

Матеріал корпусу: високоміцний чавун із пластиковим напиленням

Матеріал накладок: вуглецева сталь (твердість 48 HRC)

Проміжок між рухомою губкою й поверхнею рейки: ≤0.1 мм

Стан: нове

Вага брутто: 2.3 кг

• Лещата Q19А80 (NR) (1 шт.)

Олія (змащення) для напрямних і передач помірної в'язкості (1 л)
