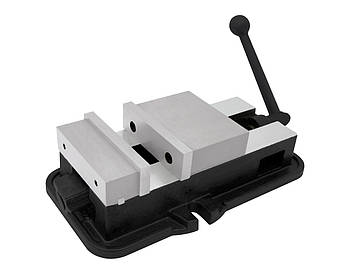

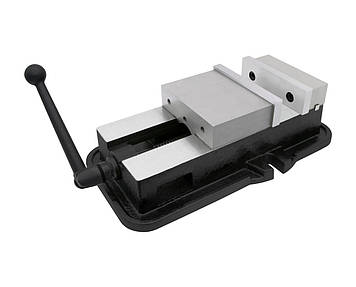

Лещата верстатні прецизійні жорстко-фіксуючі неповоротні QM16160 (NR-З) тип 3418

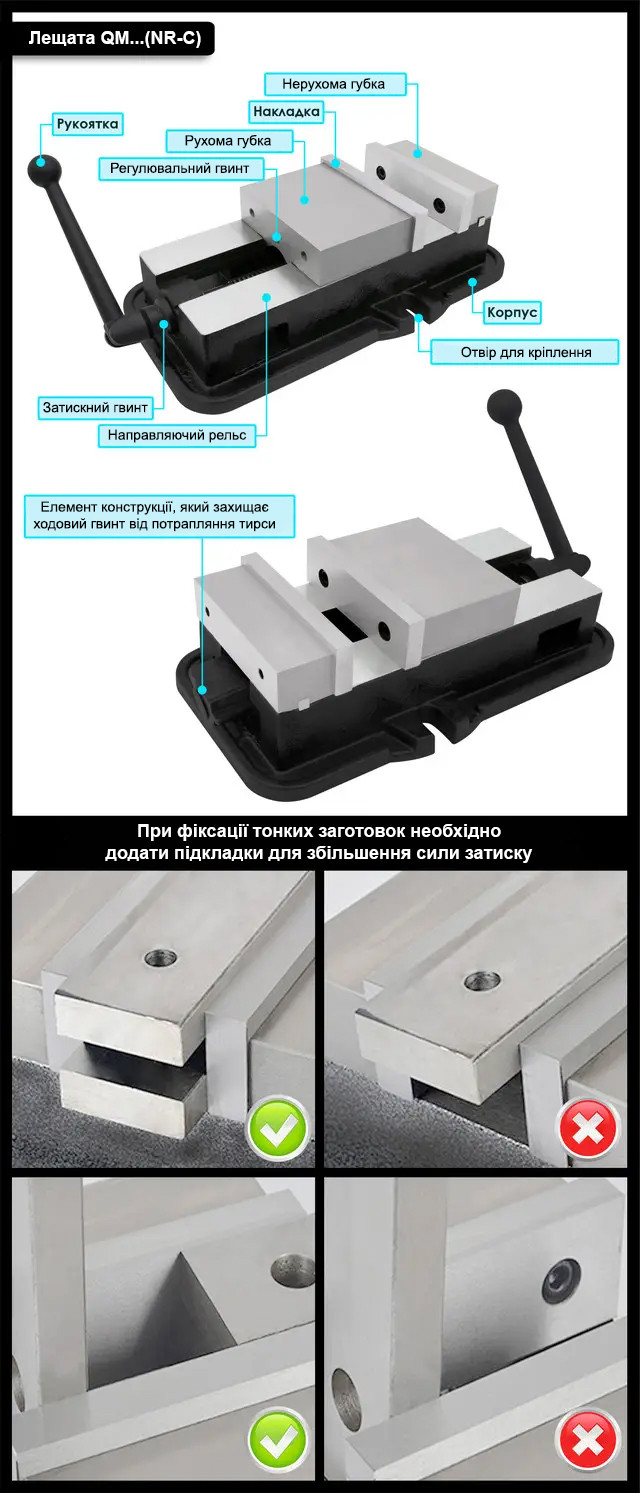

QM16160 (NR-С) - прецизійні верстатні жорстко-фіксуючі неповоротні лещата серії QM з шириною накладок губок 160 мм і максимальним розкриттям (при стандартному положенні накладок) 165 мм, які застосовуються для точного і надійного затиску деталі при обробці на фрезерному, свердлильному, шліфувальному та інших верстатах. Конструктивно інструмент являє собою кілька паралельних губок одна з яких є нерухомою, а друга притискається до деталі за допомогою трапецієподібного гвинта. Плавність ходу останнього забезпечує голчастий підшипник. Таке рішення дозволяє отримати максимальне зусилля затиску без особливої праці обертання рукоятки. Продовжити термін служби ходового гвинта дозволяє так званий захисний кожух, що забезпечує закриту конструкцію лещат (низький відсоток попадання тирси на гвинт). Налаштування люфту рухомої губки здійснюється регулювальним гвинтом, розташованим на задній частині її корпусу. Накладки (пластинки) на губках є знімними, що знижує витрати на обслуговування виробу в цілому, а також підвищує ефективність роботи. На підставі лещат передбачені монтажні отвори та пази для надійного і точного кріплення пристосування на робочому столі верстата. У разі необхідності отвори можна використовувати під установку поворотного механізму (в комплект поставки не входить).

Принцип роботи лещат серії QM:

У момент виникнення на лещатах робочого горизонтального тиску (затиску), спеціальний елемент, що знаходиться в середині рухомої губки, збільшує притискну силу заготовки до корпусу. Це дозволяє тискам не видавлювати деталь зберігаючи форму її поверхні.

Затиск заготовки в лещатах даної серії може виконуватися чотирма різними способами:

1. Стандартне початкове розташування (накладки стоять на своїх місцях)

2. Рухлива губка без змін, а накладка нерухомої переставлена на зворотний бік

3. Нерухома губка стоїть у вихідному положенні, а накладка рухомої губки переставлена на зворотний бік

4. Накладки нерухомої та рухомої губок переставлені на їх зворотні сторони

Використовуючи ці способи можна збільшити діапазон затиску лещат. Найменшу деталь можна зафіксувати застосовуючи перший варіант розташування накладок, найбільшу - застосовуючи четвертий варіант.

Особливості:

• Висока якість виробу

• Високе зусилля затискача

• Рухлива губка посилена збільшеним корпусом

• Шліфована поверхня рейок

• Змінні накладки на губках (чотири варіанти розташування накладок для затиску деталей)

• Поверхня накладок загартована і відшліфована

• Трапецієподібний гвинт з великим кроком і великим обертальним моментом

• Закрита конструкція (захисний елемент на ходовому гвинті)

• Наявність пазів для точної установки на робочий стіл верстата

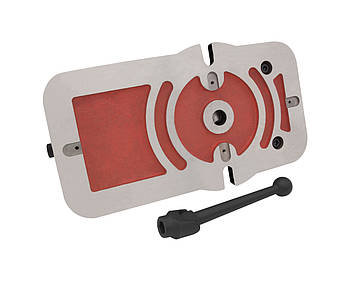

• Можливість установки поворотної підстави

• Збереження високої точності при роботі в вертикальному, горизонтальному і бічному положеннях

• Простота в експлуатації

Загальні характеристики:

Тип лещат: верстатні

Серія: QM (тип 3418)

Модель: QM16160 (NR-C)

Ширина накладок губок: 160 мм

Висота накладок губок: 45 мм

Максимальне розкриття лещат (стандартне розташування накладок): 165 мм

Зусилля затиску: 29 кН

Паралельність напрямної поверхні до основи: ≤0.02 мм на 100 мм

Паралельність поверхні контрольного блоку до основи: ≤0.03 мм на 100 мм

Перпендикулярність губок до корпусу: ≤0.05 мм на 100 мм

Наявність поворотного механізму: немає

Наявність затиску для труб і циліндричних деталей: немає

Наявність ковадла: немає

Матеріал: високоміцний чавун

Стан: новий

Вага брутто: 23.1 кг

• Лещата QM16160 (NR-С) (1 шт.)
• Рукоятка (1 шт.)

Масло (мастило) для направляючих і передач помірної в'язкості (1 л)
