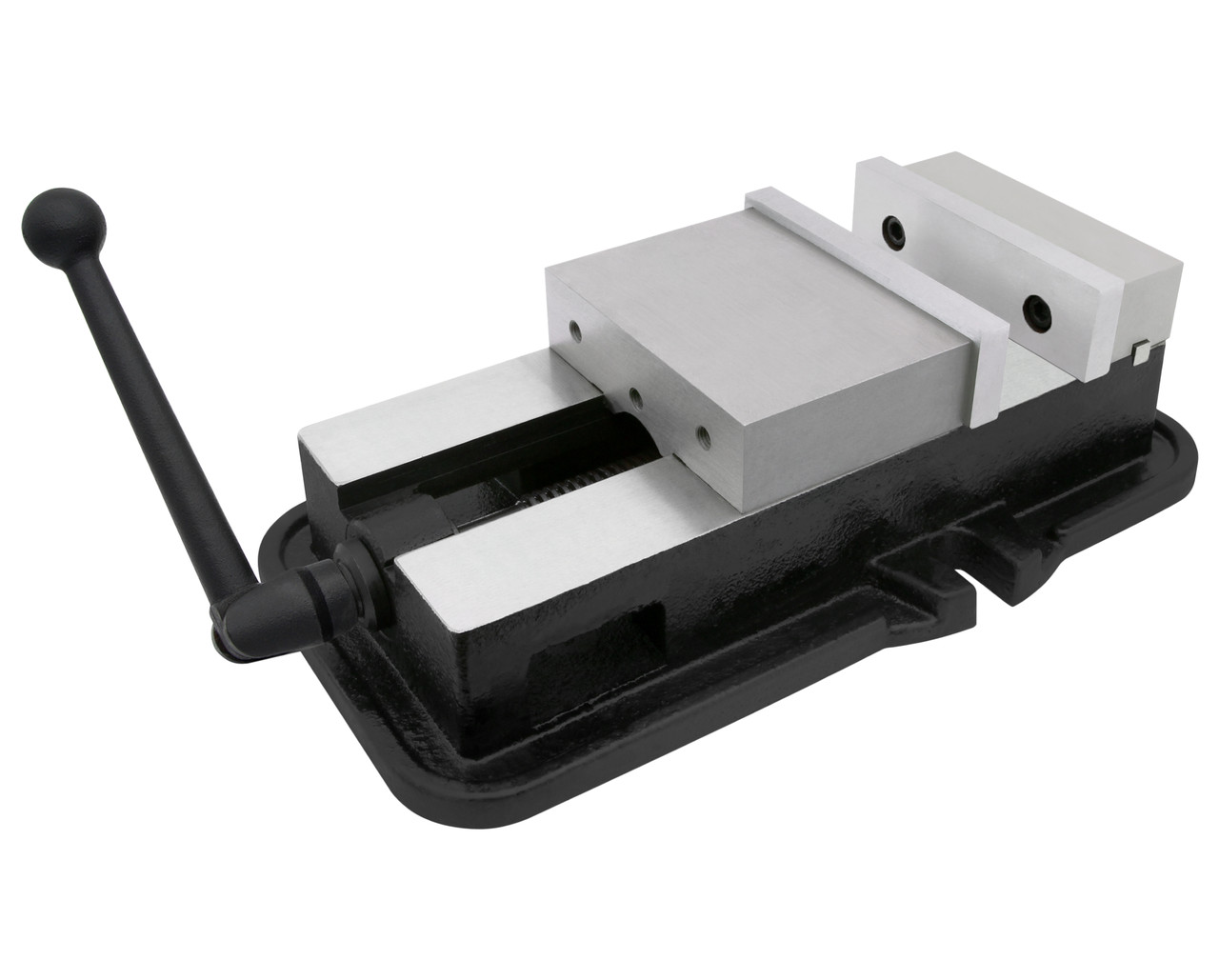

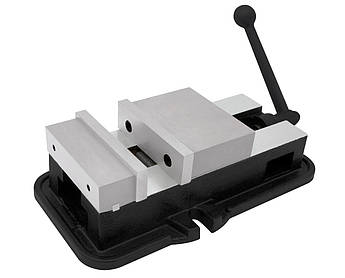

Лещата верстатні прецизійні жорстко-фіксуючі неповоротні QM16200L (NR) тип 3418

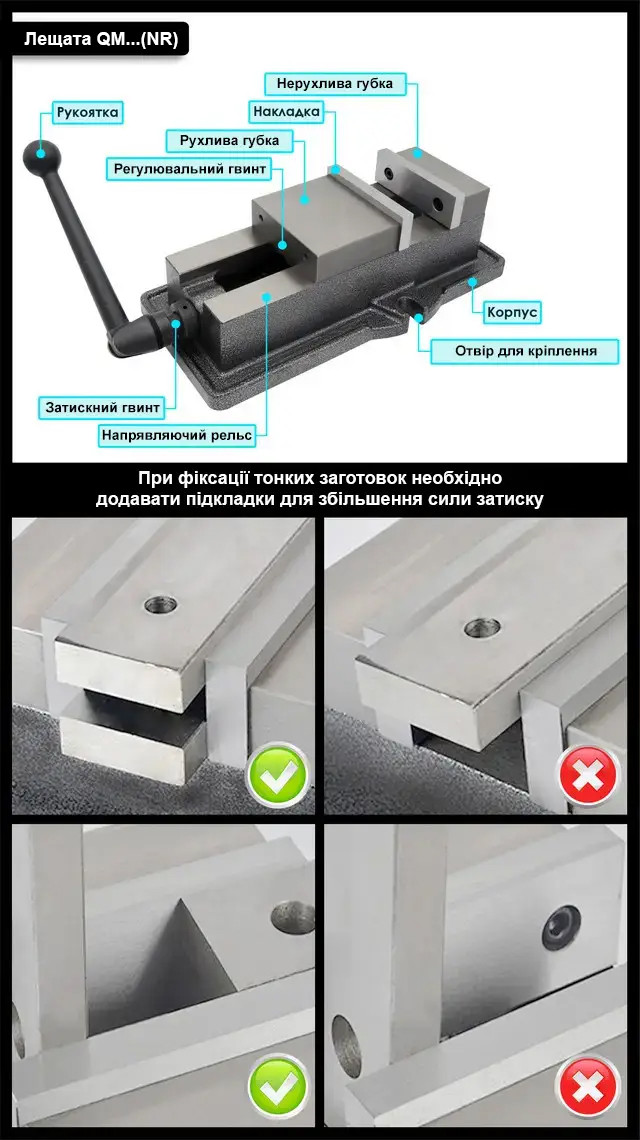

QM16200L (NR) - прецизійні верстатні жорстко-фіксуючі неповоротні лещата серії QM з шириною накладок губок 200 мм і максимальним розкриттям (при стандартному положенні накладок) 280 мм, які застосовуються для точного і надійного затиску деталі при обробці на фрезерному, свердлильному, шліфувальному і інших верстатах. Конструктивно інструмент являє собою кілька паралельних губок одна з яких є нерухомою, а друга притискається до деталі за допомогою трапецієподібного гвинта. Плавність ходу останнього забезпечує голчастий підшипник. Таке рішення дозволяє отримати максимальне зусилля затиску без особливої праці обертання рукоятки. Налаштування люфту рухомої губки здійснюється регулювальним гвинтом, розташованим на задній частині її корпусу. Накладки (пластинки) на губках є знімними, що знижує витрати на обслуговування виробу в цілому, а також підвищує ефективність роботи. На підставці лещат передбачені монтажні отвори і пази для надійного і точного кріплення пристосування на робочому столі верстата. У разі необхідності отвори можна використовувати під установку поворотного механізму (в комплект поставки не входить).

Принцип роботи лещат серії QM:

У момент виникнення на лещатах робочого горизонтального тиску (затиску), спеціальний елемент, що знаходиться в середині рухомої губки, збільшує притискну силу заготовки до корпусу. Це дозволяє тискам не видавлювати деталь зберігаючи форму її поверхні.

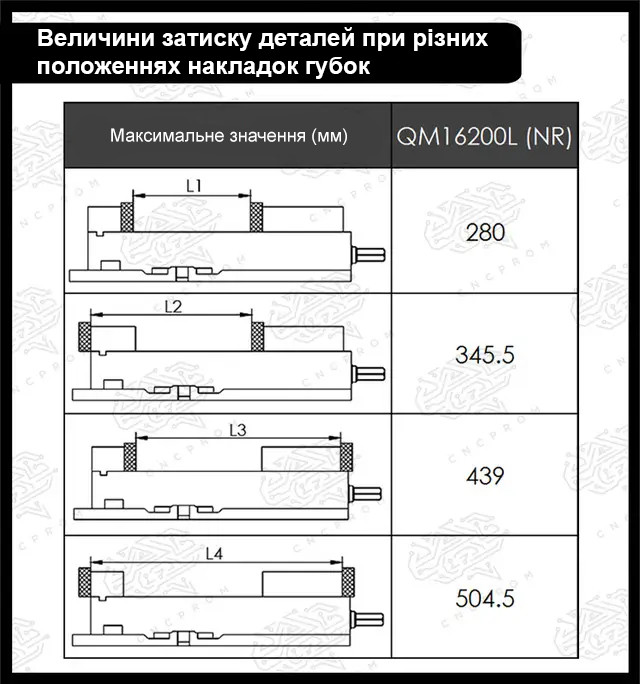

Затиск заготовки в лещатах даної серії може виконуватися чотирма різними способами:

1. Стандартне початкове розташування (накладки стоять на своїх місцях)

2. Рухлива губка без змін, а накладка нерухомої переставлена на зворотний бік

3. Нерухома губка стоїть у вихідному положенні, а накладка рухомої губки переставлена на зворотний бік

4. Накладки нерухомої і рухомої губок переставлені на їх зворотні сторони

Використовуючи ці способи можна збільшити діапазон затиску лещат. Найменшу деталь можна зафіксувати застосовуючи перший варіант розташування накладок, найбільшу - застосовуючи четвертий варіант.

Особливості:

• Висока якість виробу

• Висока точність затиску

• Високе зусилля затискача

• Рухлива губка посилена збільшеним корпусом

• Шліфована поверхня рейок

• Змінні накладки на губках (чотири варіанти розташування накладок для затиску деталей)

• Поверхня накладок загартована і відшліфована

• Трапецієподібний гвинт з великим кроком і великим обертальним моментом

• Наявність пазів для точної установки на робочий стіл верстата

• Можливість установки поворотної підставки

• Збереження високої точності при роботі в вертикальному, горизонтальному і бічному положеннях

• Простота в експлуатації

Загальні характеристики:

Тип лещат: верстатні

Серія: QM (тип 3418)

Модель: QM16200L (NR)

Ширина накладок губок: 200 мм

Висота накладок губок: 49.5 мм

Максимальне розкриття лещат (стандартне розташування накладок): 280 мм

Зусилля затиску: 34 кН

Паралельність напрямної поверхні до основи: ≤0.02 мм на 100 мм

Паралельність поверхні контрольного блоку до основи: ≤0.03 мм на 100 мм

Перпендикулярність губок до корпусу: ≤0.05 мм на 100 мм

Наявність поворотного механізму: немає

Наявність затиску для труб і циліндричних деталей: немає

Наявність ковадла: немає

Матеріал: високоміцний чавун (марка НТ250)

Стан: новий

Вага брутто: 42.6 кг

• Лещата QM16200L (NR) (1 шт.)
• Рукоятка (1 шт.)

Масло (мастило) для направляючих і передач помірної в'язкості (1 л)
