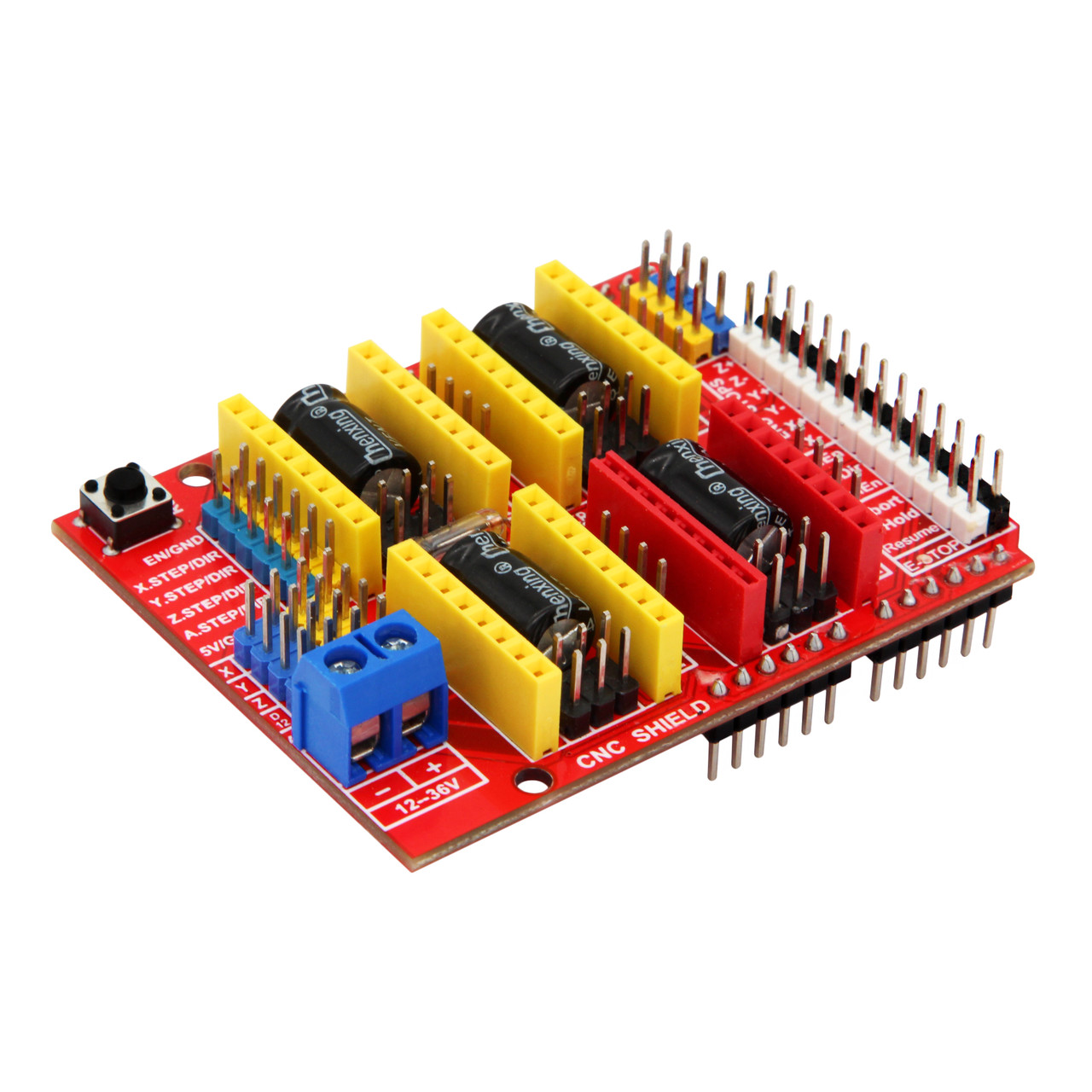

CNC Shield V3.0 - багатофункціональна плата розширення, що дозволяє створити на базі контролера Arduino UNO (або його аналога) верстат з ЧПУ (3D принтер, маркувальний верстат, гравіювальний верстат, фрезерний верстат, верстат для плазмового різання тощо). Підключення плати розширення до контролера відбувається безпосередньо (CNC Shield одягається на Arduino UNO). Таке поєднання плат разом з драйверами A4988, DRV8825 або їх аналогами дає можливість управляти 4 осями (у тому числі встановлювати режим мікрокроку для крокових двигунів), шпинделем (включення шпинделя, керування напрямком обертання шпинделя, включення подачі СОЖ), а також підключати кінцеві вимикачі і керуючі кнопки. Для запуску роботи такого комплекту електроніки необхідно внести прошивку GRBL Arduino (контролер обмінюється інформацією з ПК за допомогою G-кодів). Для відправки G-кодів можна використовувати такі програмні забезпечення: GRBL Controller, Candle, Універсальний G-code Sender або аналоги.

Застосування: фрезерні верстати, гравіювальний верстати, верстати для плазмового різання, маркувальні верстати, 3D принтери, системи автоматизації і т. п.

Особливості:

• Вісь A може дублювати одну з осей X, Y, Z або працювати автономно

• Сумісність з драйверами A4988, DRV8825 або аналогами

• Установка мікрокроку двигуна з допомогою джамперів (перемичок)

• Можливість підключення зовнішніх драйверів

• На платі є колодки для підключення: кнопки аварійної зупинки, кнопки паузи, кнопки продовження, кнопки повернення на вихідну позицію, кінцевих вимикачів, включення шпинделя, напрямку обертання шпинделя і включення подачі охолоджуючої рідини

• Сумісність з GRBL: v0.6b, v0.7d, v0.8c, v0.9g

• Простота у використанні

• Компактний дизайн

• Низька вартість

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Виробник: Protoneer

Модель: CNC Shield

Версія: 3.0

Кількість осей управління: 4 (X, Y, Z, A)

Сумісна плата управління: Arduino UNO або аналог

Сумісні драйвери: A4988, DRV8825 або аналоги

Регулювання мікрокроку: присутній

Управління шпинделем: присутній

Напруга живлення логічної частини: 5

Напруга живлення силової частини: 12-36 В

Інтерфейси: UART, I2C

Прошивка для контролера: GRBL: v0.6b, v0.7d, v0.8c, v0.9g

Габаритні розміри: 68х52.5х18.5 мм

Вага: 31 г

Габаритні розміри:

Схема плати:

Схема підключення:

• Плата розширення CNC Shield V3.0 (1 шт.)

Драйвер крокового двигуна DRV8825

Блоки живлення 12-36 В

Драйвери крокових двигунів

Крокові двигуни

Шпинделі

Кінцеві вимикачі NPN

Кнопки аварійної зупинки
