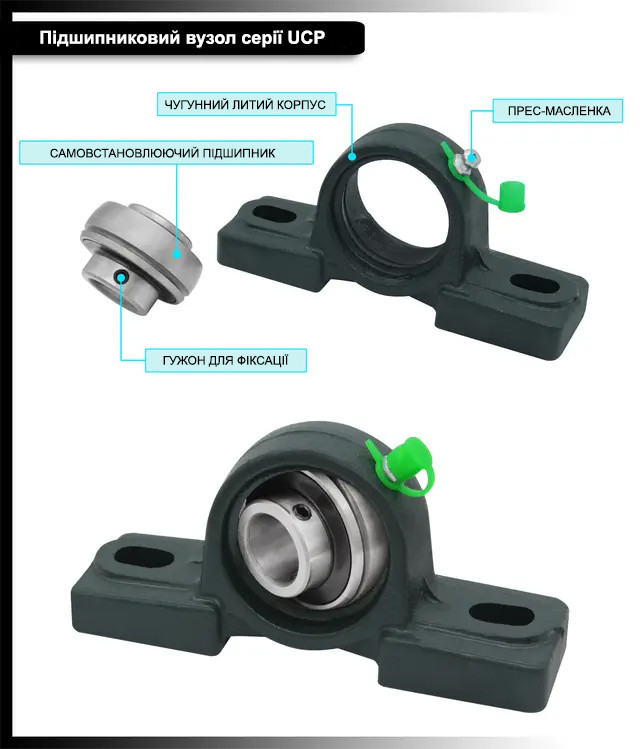

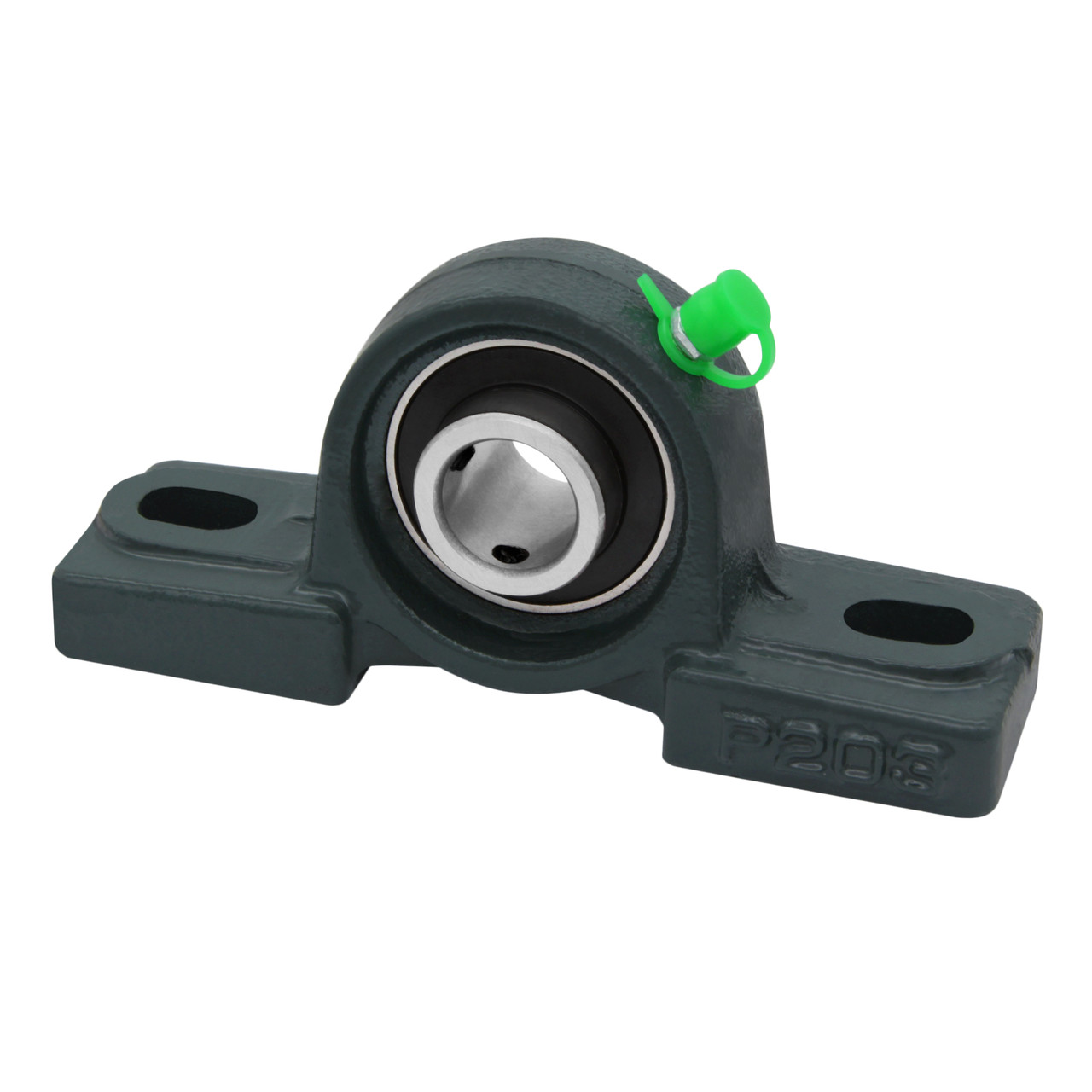

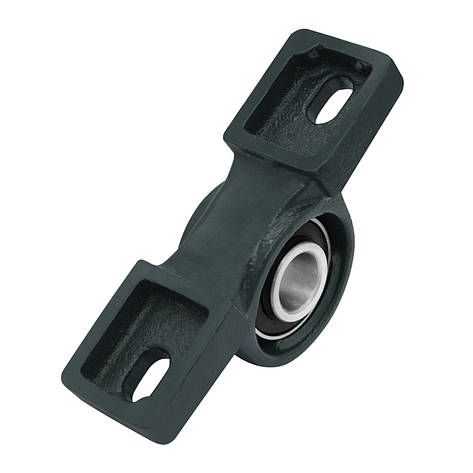

UCP203 - універсальний стаціонарний самовстановлювальний підшипниковий вузол, який використовується в системах лінійного переміщення для компенсації неточностей при установці, або перекосів неспіввісності. Конструкція такого вузла складається з двох основних елементів: кулькового підшипника UC203 зі сферичною поверхнею зовнішньої обойми і литого корпусу у вигляді арки P203 з кріпильними отворами по краях. Саме за рахунок зміни положення підшипника відносно корпусу відбувається та сама компенсація похибок. Кріплення вала в стаціонарному підшипниковому вузлі UCP203 відбувається за допомогою двох гужонів. Змащення підшипника здійснюється через прес-маслянку, яка розташовується під кутом 45° щодо осі.

Застосування: верстати, конвеєри, будівельна техніка, промислові вентилятори, насоси, сільськогосподарські машини і т. д.

Особливості:

• Висока міцність

• Висока надійність

• Високі показники вантажопідйомності

• Висока частота обертання

• Можливість роботи при високих температурах

• Шліфована поверхня підшипника

• Водонепроникність

• Пилонепроникність

• Низький рівень шуму

• Стійкість до вібрацій

• Тривалий термін служби

Технічні характеристики:

Модель: UCP203

Підшипник: UC203

Форма тіла кочення: кулька

Кількість рядів тіл кочення: 1

Вид сприйманого навантаження: радіальна

Тип ущільнення підшипника: двостороннє

Внутрішній діаметр підшипника: 17 мм

Корпус: Р203

Матеріал корпусу: чавун

Наявність маслянки: присутній

Статичне навантаження: 4433 Н

Динамічне навантаження: 8533 Н

Рекомендований момент затяжки для стопорних гвинтів: 5.5 Нм

Різьба маслянки: М6х1

Робоча температура: -30...+120 °C

Вага: 480 г

• Підшипниковий вузол UCP203 (1 шт.)
