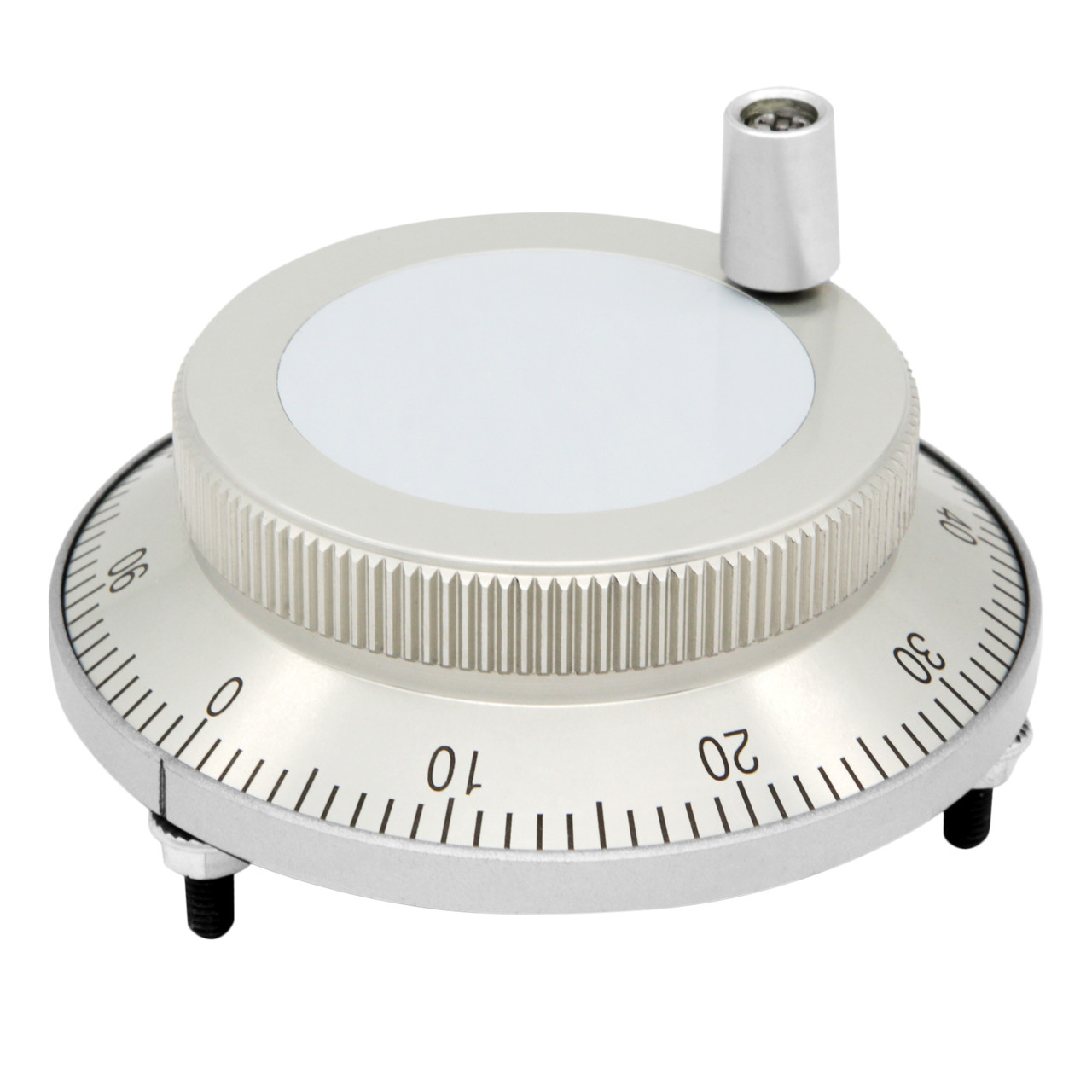

RE80-25PPR-12E - інкрементальний оптичний енкодер із ручкою й ноніусом, який призначений для тонкого ручного керування осями в верстаті зі ЧПК (ЧПУ) (вибір напрямку руху та величини переміщення) через генерування послідовних серій прямокутних імпульсів. Ця модель має вихідний сигнал за напругою.

Зони застосування: верстатобудування, автоматизація виробництва, робототехніка тощо.

Особливості:

• Висока точність

• Висока стабільність

• Зносостійкість

• Простота у використанні

Розшифрування маркування RE80-25PPR-12E:

RE — серія

80 - діаметр корпусу (мм)

25PPR - роздільна здатність (25 імп/об)

12 - напруга живлення (В)

Е - тип виходу (за напругою)

Технічні характеристики:

Модель: RE80-25PPR-12E

Спосіб видавання інформації: інкрементний

Принцип дії: оптичний

Напруга живлення: DC 12 V

Споживаний струм: ≤100 мА

Частота відгуку: 0-20 кГц

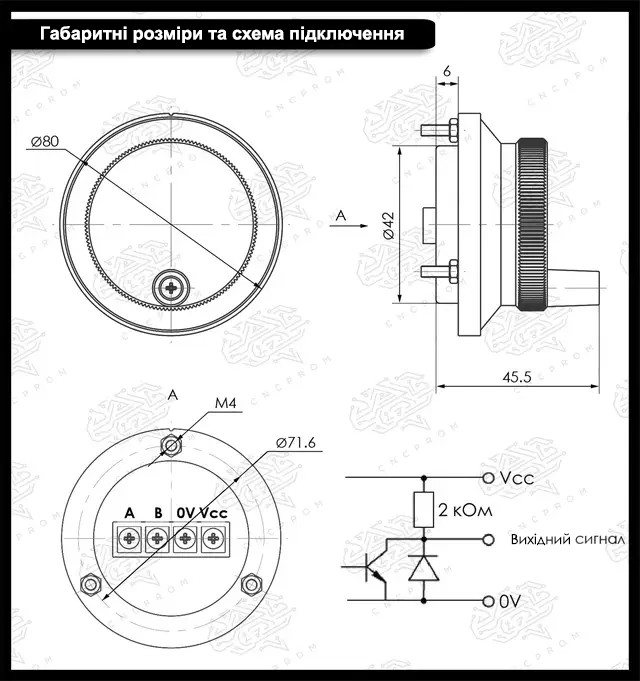

Кількість клем: 4 (А, В, 0V, Vcc)

Вихідні фази: А, В

Тип виходу: за напругою

Роздільна здатність: 25 імп/об

Стандартна швидкість обертання: ≤200 об/хв

Максимальна швидкість обертання: 500 об/хв

Ударостійкість: 980 м/с2, 6 мс по 2 рази в кожному напрямку x, y, z

Тривалість життя: ≥10000 годин (+25 °C, 200 об/хв)

Клас захисту: IP50

Матеріал корпусу: алюміній

Робоча температура: -10..+70 °C

Вологість довкілля під час експлуатації: 30~85 %

Температура зберігання: -30..+85 °C

Вага: 245 г

•  Енкодер RE80-25PPR-12E (1 шт.)
