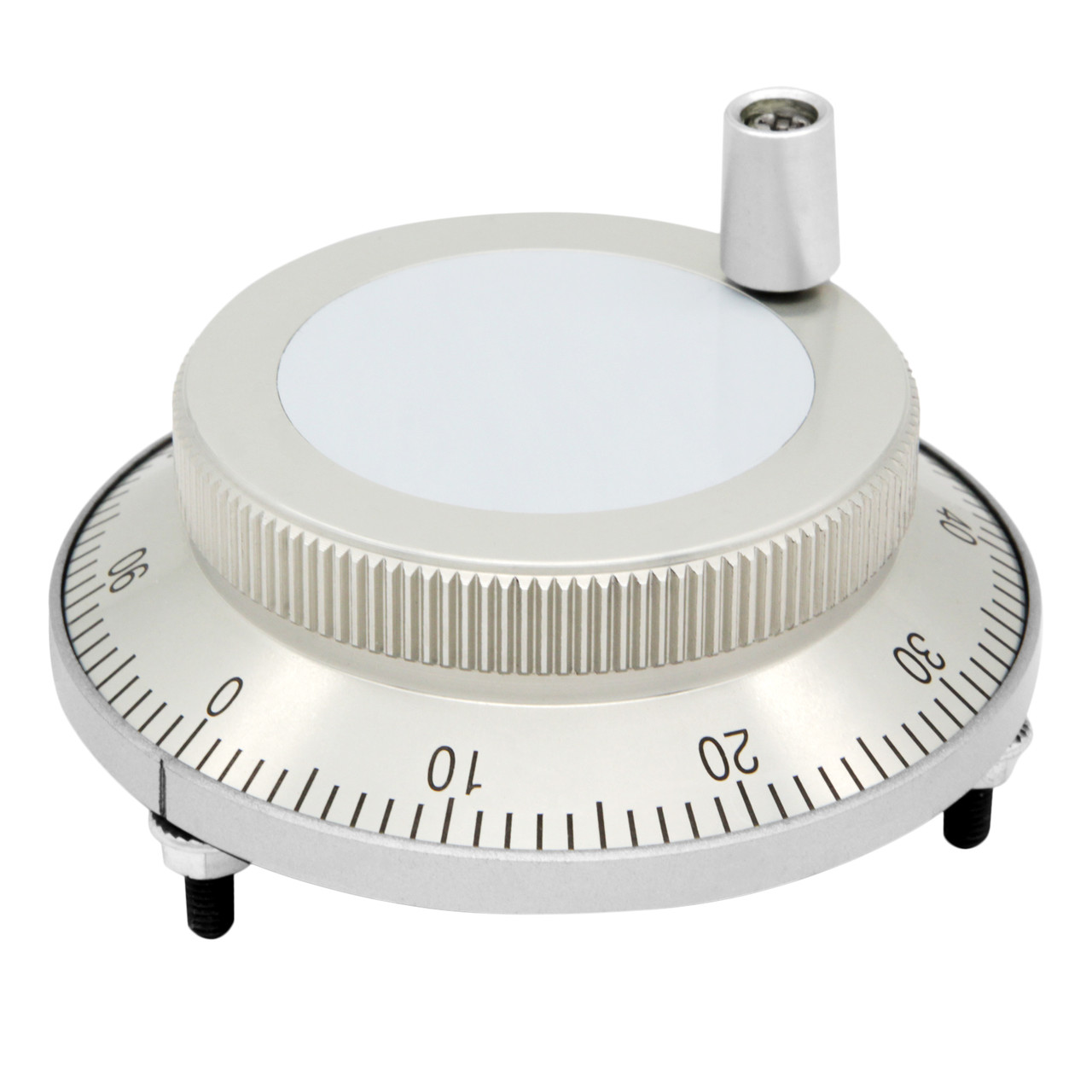

RE80-100PPR-5L - інкрементальний оптичний енкодер з рукояткою і ноніусом, який призначений для тонкого ручного управління осями у верстаті з ЧПК (ЧПУ) (вибір напрямку руху і величини переміщення) шляхом генерування послідовних серій прямокутних імпульсів. Дана модель має диференціальний вихід - line driver AM26LS31..

Області застосування: верстатобудування, автоматизація виробництва, робототехніка і т. д.

Особливості:

• Висока точність

• Висока стабільність

• Зносостійкість

• Простота у використанні

Розшифровка маркування RE80-100PPR-5L:

RE - серія

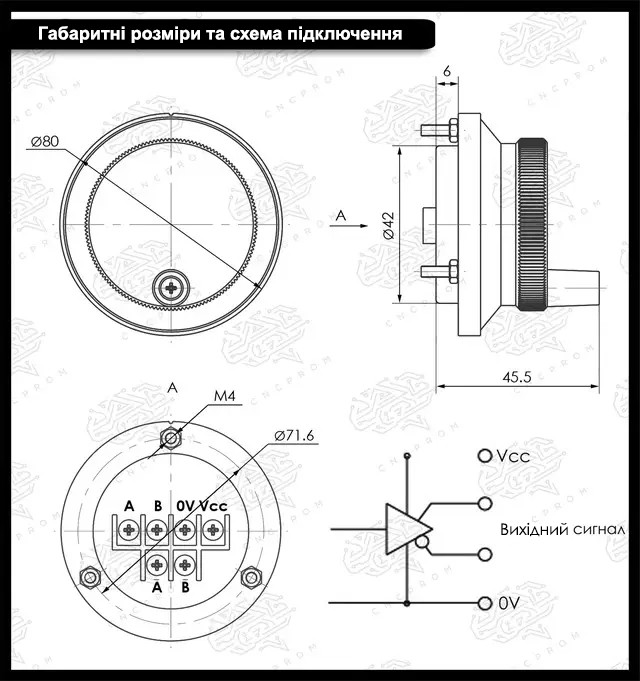

80 - діаметр корпусу (мм)

100PPR - дозвіл (100 імп/об)

5 - напруга живлення (В)

L - тип виходу (диференціальний вихід - line driver AM26LS31)

Технічні характеристики:

Модель: RE80-100PPR-5L

Спосіб видачі інформації: інкрементний

Принцип дії: оптичний

Напруга живлення: DC 5 V

Споживаний струм: ≤100 мА

Частота відгуку: 0-20 кГц

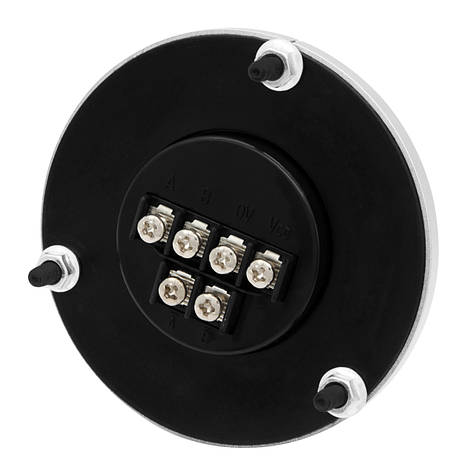

Кількість клем: 6 (А, А, В, В, 0V, Vcc)

Вихідні фази: А, А, В, В

Тип виходу: диференціальний вихід - line driver AM26LS31

Дозвіл: 100 імп/об

Стандартна швидкість обертання: ≤200 об/хв

Максимальна швидкість обертання: 500 об/хв

Ударостійкість: 980 м/с2, 6 мс по 2 рази в кожному напрямку x, y, z

Тривалість життя: ≥10000 годин (+25 °C, 200 об/хв)

Клас захисту: IP50

Матеріал корпусу: алюміній

Робоча температура: -10..+70 °C

Вологість навколишнього середовища при експлуатації: 30~85 %

Температура зберігання: -30..+85 °C

Вага: 250 г

•  Енкодер RE80-100PPR-5L (1 шт.)
