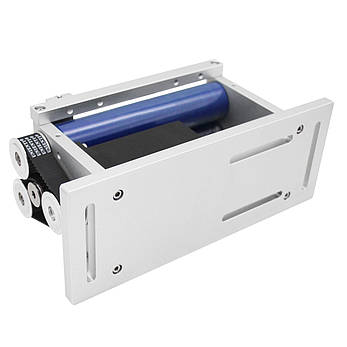

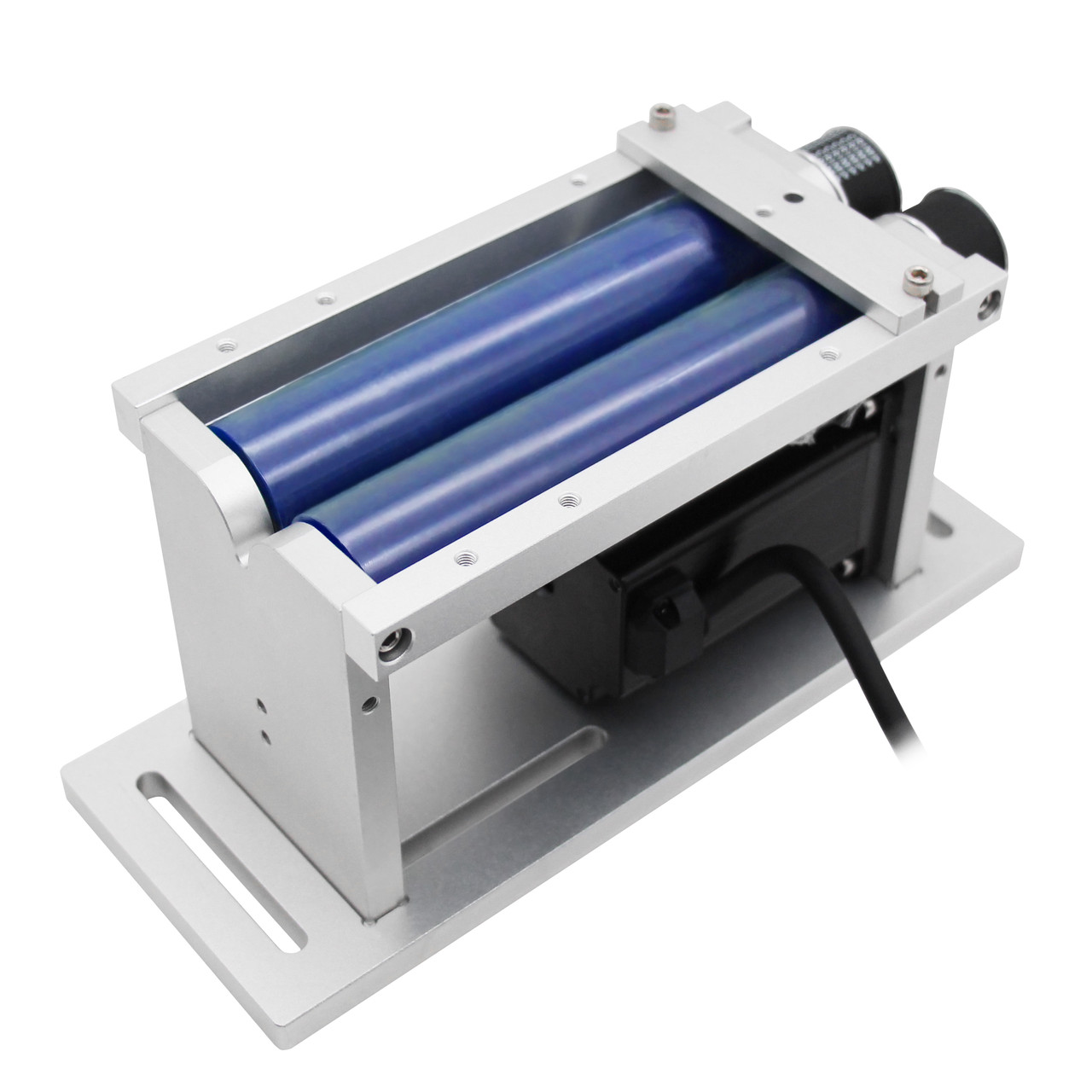

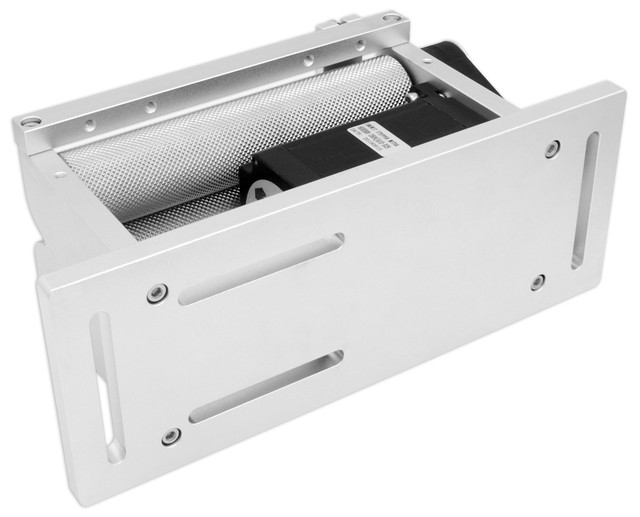

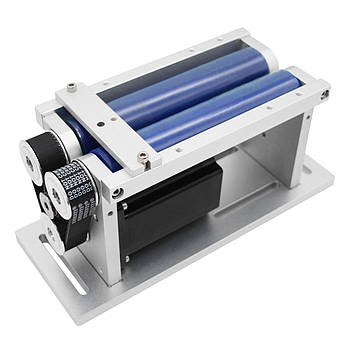

Поворотна вісь для лазерного верстата RALM-148R

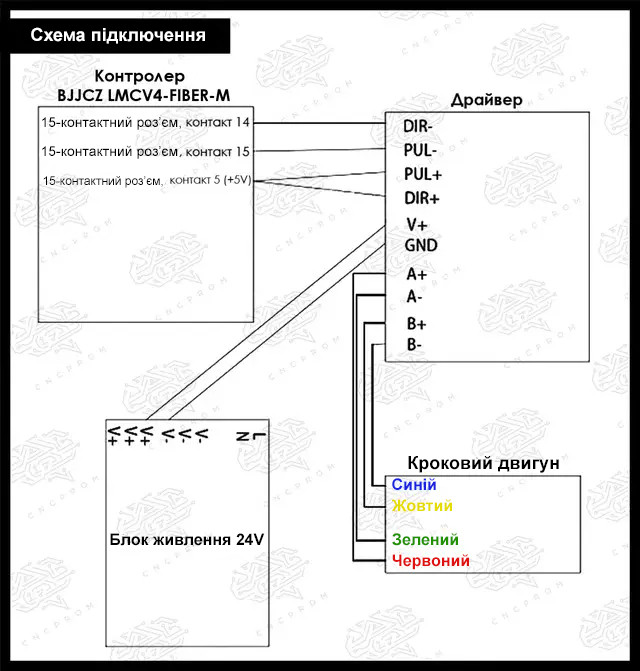

RALM-148R - пристрій, який призначений для автоматичного повороту деталі на різні кути при обробці. 2 валики, якими оснащена дана модель, забезпечують обертання циліндричної заготовки навколо своєї осі на 360°. Поворотна вісь приводиться в рух 2-х фазним кроковим двигуном серії 60. Редуктор обертового центру побудований на базі зубчасто-пасової передачі. RALM-148R підключається до драйвера за допомогою роз'єму GX16-4. Кріплення корпусу до робочої поверхні здійснюється за допомогою гвинтів.

Застосування: пристрій дає можливість нанести маркування на зовнішній стороні предметів циліндричної форми (ручка, стакан, втулка, муфта, трубка, вал і т. п.)

Принцип роботи поворотної осі лазерного верстата: так як лазерна головка маркера знаходиться в нерухомому стані, то її відстань до оброблюваної плоскої заготовки завжди однакове, що забезпечує високоточну та якісне маркування поверхні. Якщо заготовка має неправильну форму, відстань до головки буде змінюватися. Це призводить до того, що змінюється ширина променя, і якість обробки погіршується. Поворотна вісь для лазерного маркера повертає заготівлю таким чином, що відстань між її поверхнею і лазерною головкою не змінюється. Виходить так, що сфокусований промінь як би рухається по плоскій поверхні, забезпечуючи високу якість обробки.

Переваги:

• Автоматизований процес обробки циліндричних заготовок

• Швидка зміна оброблюваної деталі

• Висока точність

• Плавність обертання

• Легкість монтажу і демонтажу на робочу поверхню

Недоліки:

• Чим менша вага оброблюваної деталі, тим більший ризик пропуску кроку

• Чим вище швидкість обертання оброблюваної деталі, тим більший ризик пропуску кроку

• Не можна обробляти деталі конічної форми

• Відносно складний розрахунок кута повороту деталі

• Як правило, важко з'єднати між собою початок і кінець кола при маркуванні на 360°

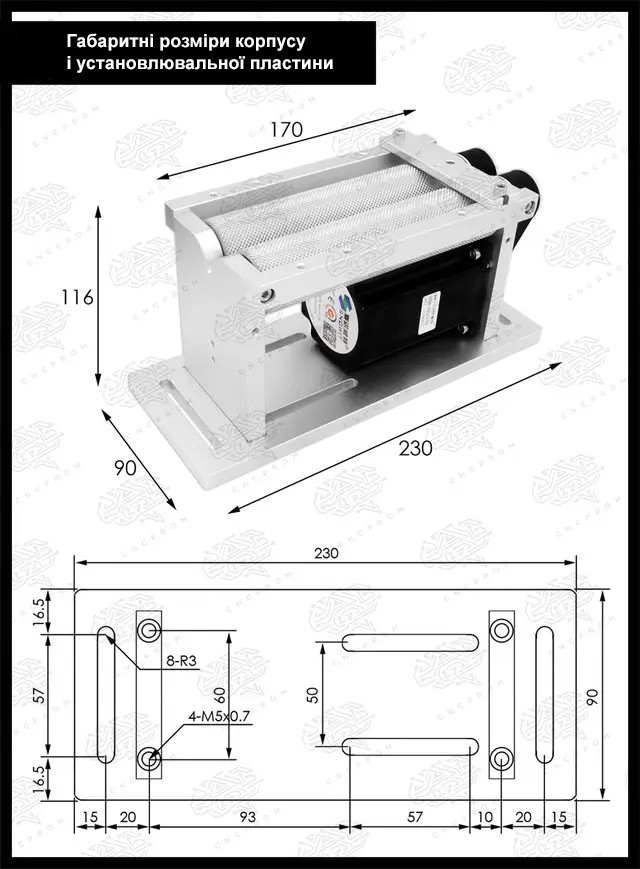

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Модель: RALM-148R

Діаметр валика: 32.45 мм

Довжина валика: 148 мм

Мінімальний діаметр оброблюваної деталі: 5 мм

Максимальний діаметр оброблюваної деталі: 150 мм

Вага оброблюваної деталі: до 20 кг

Кроковий двигун: 60HS88-3504JA10-D29

Кількість фаз: 2

Струм: 4 А

Кутовий крок: 1.8°

Момент: 30 кгс*см

Опір фази: 2 Ом

Редуктор: зубчасто-ремінна передача

Профіль зубів: 3М

Передавальне число: 1

Точність позиціювання: 0.09 мм

Довжина дроту: ~1.9 м

Роз'єм підключення: GX16-4

Матеріал корпусу: алюмінієвий сплав

Матеріал валиків: сталь

Робоча температура навколишнього середовища: -20...+50 °С

Вологість навколишнього середовища: 15...95 %

Вага: 4.5 кг
