Поворотна вісь для лазерного верстату

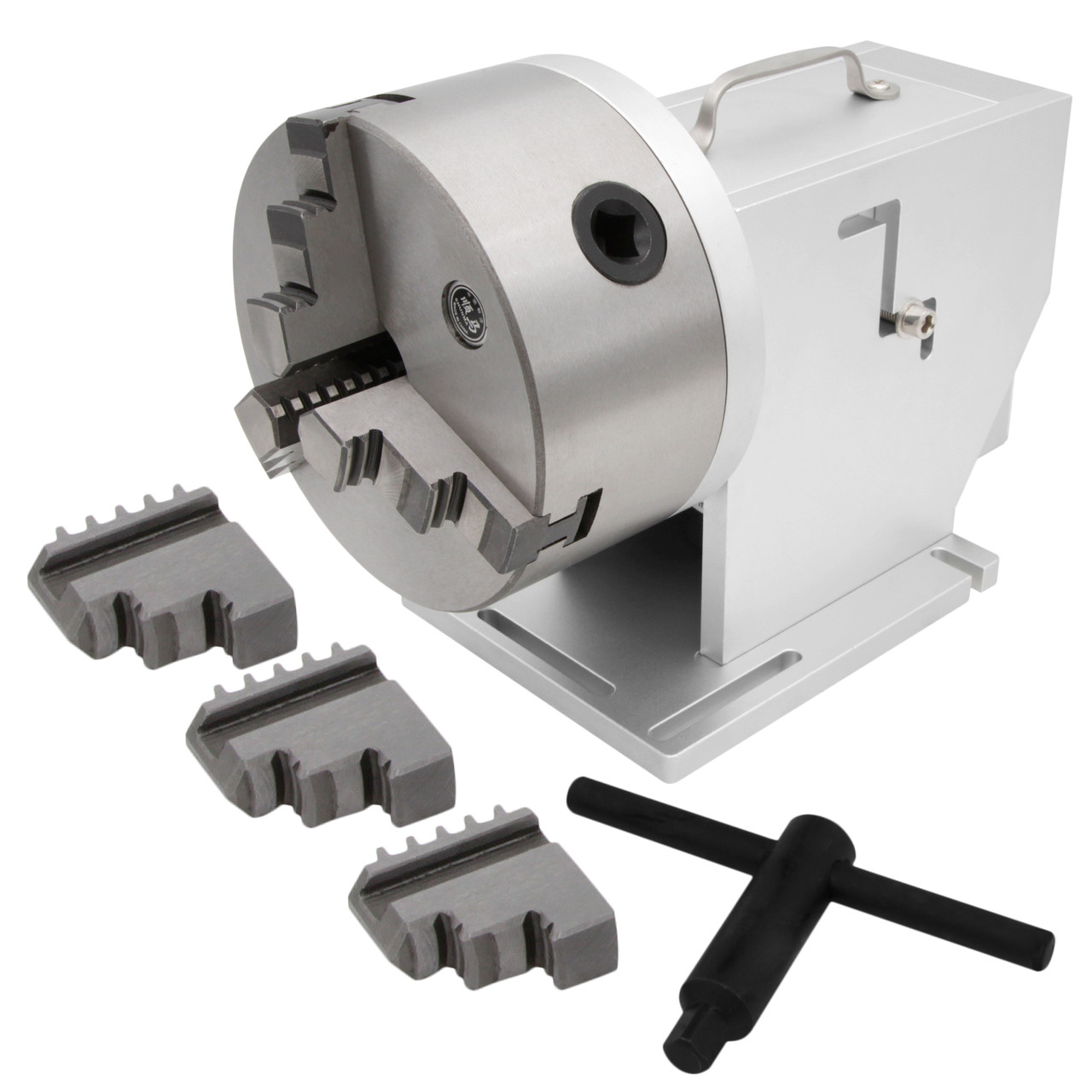

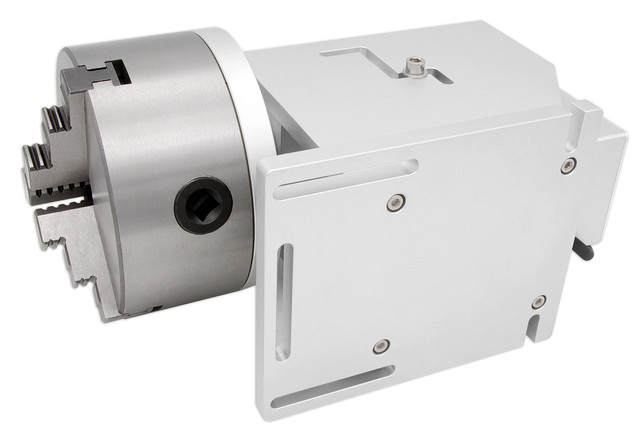

Поворотна вісь для лазерного верстата RALM-SC3-D125

RALM-SC3-D125 - пристрій, який призначений для автоматичного повороту деталі на різні кути при обробці. З допомогою такого поворотного механізму можна наносити маркування на циліндричні поверхні тому, що заготовка обертається навколо своєї осі на 360°. RALM-SC3-D125 оснащена 3-х кулачковим затискним патроном діаметром 125 мм. Цей пристрій підтримує обробку довгих заготовок через те, що має наскрізний отвір діаметром 25 мм. Поворотна вісь приводиться в рух 2-х фазним кроковим двигуном серії 60. Редуктор обертового центру побудований на базі зубчасто-пасової передачі з передаточним числом 2.5. У цій моделі реалізована можливість зміни висоти центру (хв. 60 мм, макс. 150 мм та кута нахилу осі: вгору на 180° відносно 0 (горизонтальній площині) при висоті центру 150 мм, вниз на 40° відносно 0. RALM-SC3-D125 підключається до драйвера за допомогою роз'єму GX16-4. Кріплення корпусу до робочої поверхні здійснюється за допомогою гвинтів.

Застосування: пристрій дає можливість нанести маркування як на внутрішній, так і на зовнішній стороні предметів складної форми (кільце, ручка, кухоль, бокал, ваза, втулка, муфта, труба, вал, фланець, циферблат, викрутка тощо)

Увага! Поворотна вісь має наскрізні отвори діаметром 25 мм



Принцип роботи поворотної осі лазерного верстата: так як лазерна головка маркера знаходиться в нерухомому стані, то її відстань до оброблюваної плоскої заготовки завжди однакове, що забезпечує високоточну та якісну маркування поверхні. Якщо заготовка має неправильну форму, відстань до голівки буде змінюватися. Це призводить до того, що змінюється ширина променя, і якість обробки погіршується. Поворотна вісь для лазерного маркера повертає заготівлю таким чином, що відстань між її поверхнею і лазерною головкою не змінюється. Виходить так, що сфокусований промінь як би рухається по плоскій поверхні, забезпечуючи високу якість обробки.



Особливості:

  • Автоматизований процес обробки заготовок зі складним профілем

  • Самоцентрувальний патрон

  • Наявність в патроні та корпусі наскрізного отвору

  • Можливість регулювання висоти центру

  • Можливість регулювання кута нахилу заготовки

  • Висока точність

  • Плавність обертання

  • Легкість монтажу та демонтажу



ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Модель: RALM-SC3-D125

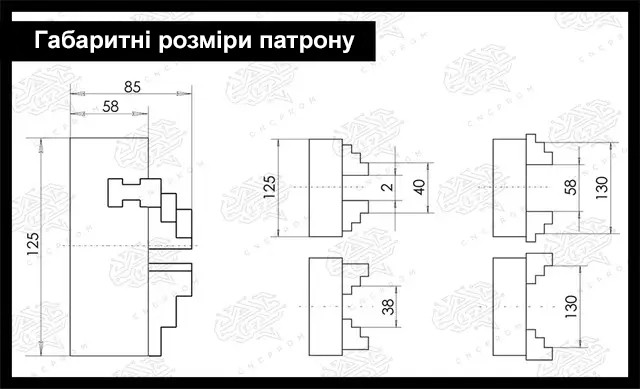

Діаметр патрона: 125 мм

Діаметр наскрізного отвору: 25 мм

Кількість кулачків: 3

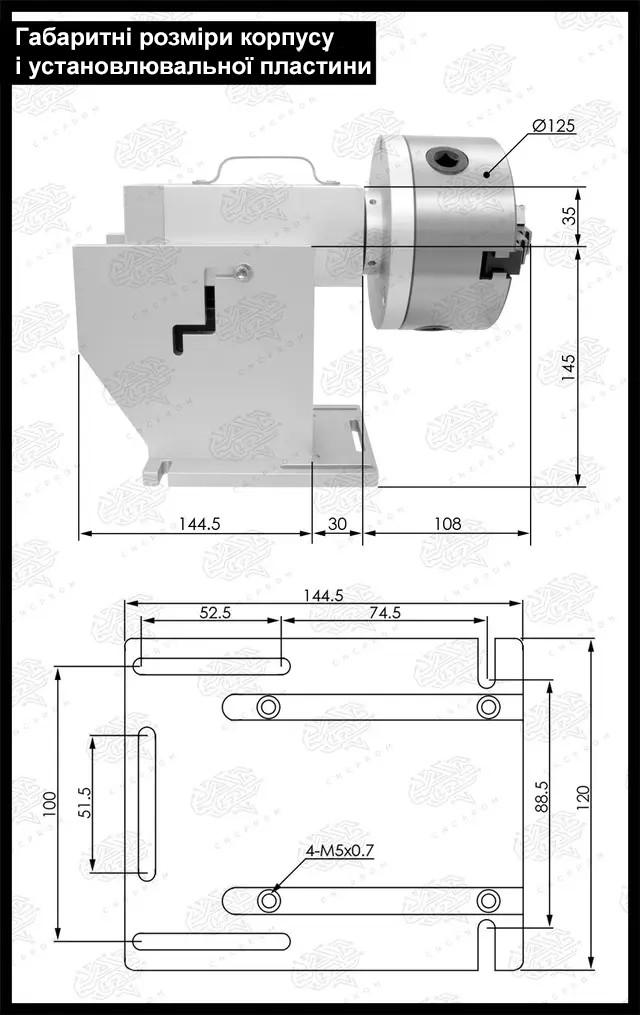

Мінімальна висота центру: 60 мм

Максимальна висота центру: 150 мм

Кут нахилу заготовки вгору: 180°

Кут нахилу заготовки вниз: 4

Кроковий двигун: 60HS88

Кількість фаз: 2

Струм: 3.5 А

Кутовий крок: 1.8°

Момент: 30 кгс*см

Індуктивність фази: 3.5 мГн

Опір фази: 0.8 Ом

Редуктор: зубчасто-ремінна передача

Передавальне число: 2.5 (зменшення кількості оборотів)

Точність позиціювання: 0.09 мм

Довжина дроту: ~1.9 м

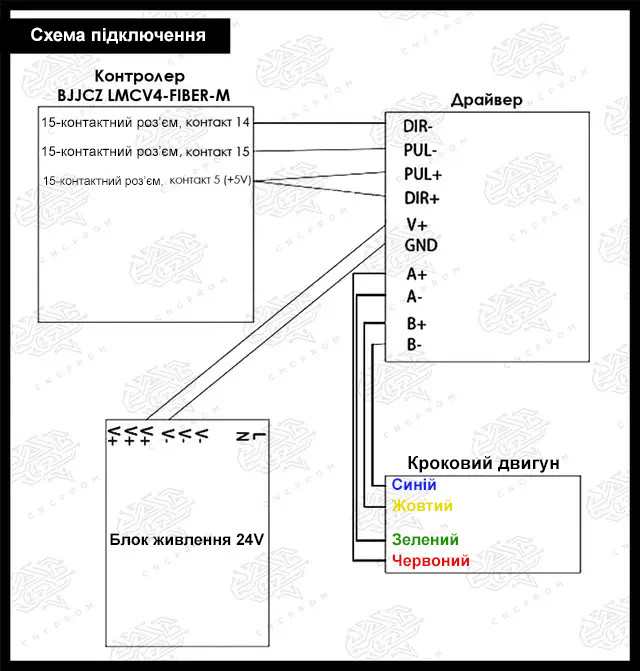

Роз'єм підключення: GX16-4

Матеріал корпусу: алюмінієвий сплав

Робоча температура навколишнього середовища: -20...+50 °С

Вологість навколишнього середовища: 15...95 %

Вага: 9.6 кг

Комплект постачання
  • Поворотна вісь для лазерного верстата RALM-SC3-D125
  • Комплект кулачків: прямі і зворотні
  • Ключ
