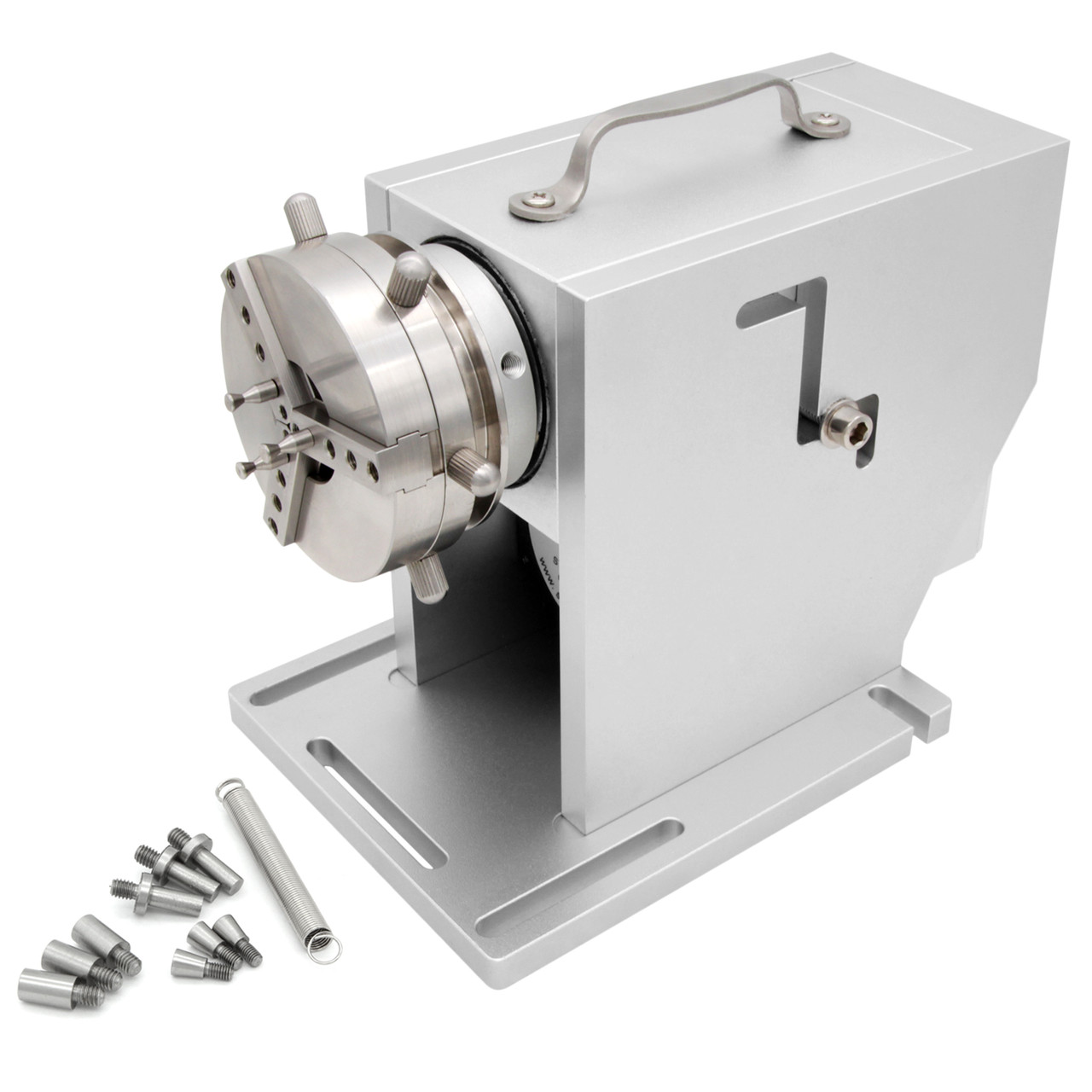

Поворотна вісь для лазерного верстата RALM-SCS3-D69

RALM-SCS3-D69 — пристрій, який призначений для автоматичного повороту деталі на різні кути при обробленні. За допомогою такого поворотного механізму можна наносити маркування на циліндричні поверхні, позаяк заготовка обертається навколо своєї осі на 360°. RALM-SCS3-D69 обладнана 3-х кулачковим самозатискним патроном діаметром 69 мм. Такий тип патрона істотно прискорює процес затискання та розтискання деталі, а наскрізний отвір діаметром 25 мм дає обробляти довгі заготовки. Поворотна вісь приводиться в рух 2-фазним кроковим двигуном серії 60. Редуктор обертового центру побудований на базі зубчасто-ремінної передачі з передатним числом 2.5. У цій моделі реалізована можливість зміни висоти центру (мін. 60 мм, макс.150 мм) і кута нахилу осі: вгору на 180° порівняно 0 (горизонтальній площині) за висоти центру 150 мм, вниз на 65° порівняно 0. RALM-SCS3-D69 під'єднується до драйвера за допомогою роз'єму GX16-4. Кріплення корпусу до робочої поверхні здійснюється за допомогою гвинтів.

Застосування: пристрій дає можливість нанести маркування як на внутрішній, так і на зовнішньому боці предметів складної форми (кільце, ручка, кухоль, склянка, ваза, втулка, муфта, труба, вал, фланець, циферблат, викрутка тощо)

Принцип роботи поворотної осі лазерного верстата: оскільки лазерна головка маркера є в нерухомому стані, то її відстань до оброблюваної плоскої заготовки завжди однакова, що забезпечує високоточну і якісну маркування поверхні. Якщо заготовка має неправильну форму, відстань до головки змінюватиметься. Це призводить до того, що змінюється ширина променя, і якість оброблення гіршає. Поворотна вісь для лазерного маркера повертає заготовку так, що відстань між її поверхнею й лазерною головкою не змінюється. Виходить так, що сфокусований промінь ніби рухається плоскою поверхнею, забезпечуючи високу якість оброблення.

Особливості:

• Автоматизований процес оброблення заготовок зі складним профілем

• Самозатискний патрон

• Наявність у патроні та корпусі наскрізних отворів

• Можливість регулювання висоти центру

• Можливість регулювання кута нахилу заготовки

• Висока точність

• Плавність обертання

• Легкість монтажу та демонтажу

 ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Модель: RALM-SCS3-D69

Діаметр патрона: 69 мм

Діаметр наскрізного отвору: 25 мм

Кількість кулачків: 3

Мінімальна висота центру: 60 мм

Максимальна висота центру: 150 мм

Кут нахилу заготовки вгору: 180°

Кут нахилу заготовки вниз: 65°

Кроковий двигун: 60HS88

Кількість фаз: 2

Струм: 3.5 А

Кутовий крок: 1.8°

Момент: 30 кгс*см

Індуктивність фази: 3.5 мГн

Опір фази: 0.8 Ом

Редуктор: зубчасто-ремінна передача

Передатне число: 2.5 (зменшення кількості обертів)

Точність позиціювання: 0.09 мм

Діаметр заготовки під час затискання кулачками: хв 2 мм; макс. 83 мм

Діаметр заготовки під час розтискання кулачками: хв 11 мм; макс. 91 мм

Довжина дроту: ~1.9 м

Роз'єм під'єднання: GX16-4

Матеріал корпусу: алюмінієвий сплав

Робоча температура довкілля: -20...+50 °С

Вологість довкілля: 15...95 %

Вага: 5 кг

• Поворотна вісь для лазерного станка RALM-SCS3-D69
• Змінна пружина
• Набір затискних елементів

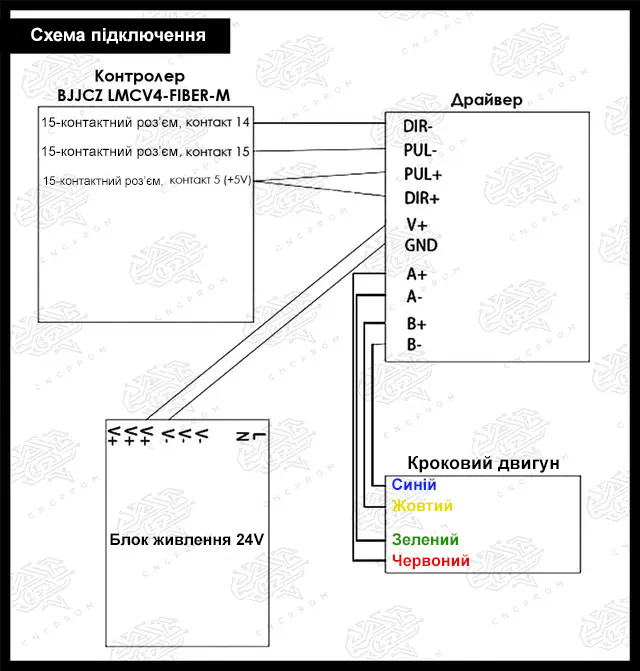

Драйвер

Лазерний маркер
