КОМПЛЕКТУЮЧІ ДЛЯ ВЕРСТАТІВ З ЧПК

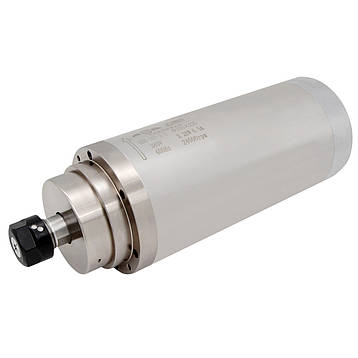

Шпиндель GDZ-105-3.2 Ø105Х235 водяне охолодження (3.2 кВт, 380 В, ER20), фото 1

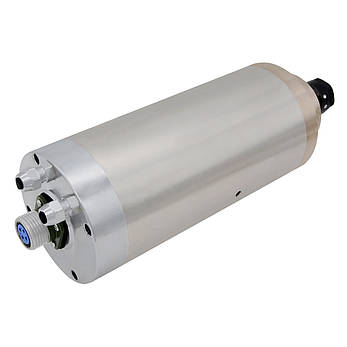

Шпиндель GDZ-105-3.2 Ø105Х235 водяне охолодження (3.2 кВт, 380 В, ER20), фото 3
Шпиндель GDZ-105-3.2 Ø105Х235 водяне охолодження (3.2 кВт, 380 В, ER20), фото 4

Шпиндель GDZ-105-3.2 Ø105Х235 водяне охолодження (3.2 кВт, 380 В, ER20)

Опис
Характеристики
Інформація для замовлення

Шпиндель GDZ-105-3.2 Ø105Х235

GDZ-105-3.2 Ø105Х235 - високошвидкісний трифазний шпиндель із рідинним охолодженням, який застосовується в верстатах із ЧПК для оброблення порівняно м'яких матеріалів (дерево, МДФ, фанера, бамбук, пластик, ПВХ, композити, кольорові метали тощо). Установлення інструмента здійснюється ручним способом —  фреза кріпиться в цанговий затискач і фіксується гайкою. Процес охолодження шпинделя відбувається завдяки циркуляції охолоджувальної рідини, що дає змогу домогтися оптимального температурного режиму підшипників, у такий спосіб забезпечуючи тривалий термін їхньої експлуатації. Керування шпинделем здійснюється за допомогою перетворювача частоти.



Переваги та вади шпинделя з водяним охолодженням:

Проти повітряного охолодження, шпиндель з рідинним охолодженням зазвичай має меншу вартість. Такий шпиндель працює з низьким рівнем шуму, за умови, що сам різальний інструмент працює тихо. Оскільки шпиндель має циліндричну форму корпусу, він кріпиться за допомогою кронштейна, що дає змогу легко регулювати його висоту і розширити можливості верстата під час роботи з довгими фрезами та високими заготовками.

До вад можна віднести те, що для повноцінної роботи шпинделя з рідинним охолодженням потрібне додаткове обладнання: насос, радіатор, трубки та бачок. Також у шпинделя з водяним охолодженням є небезпека появи корозії всередині корпусу.

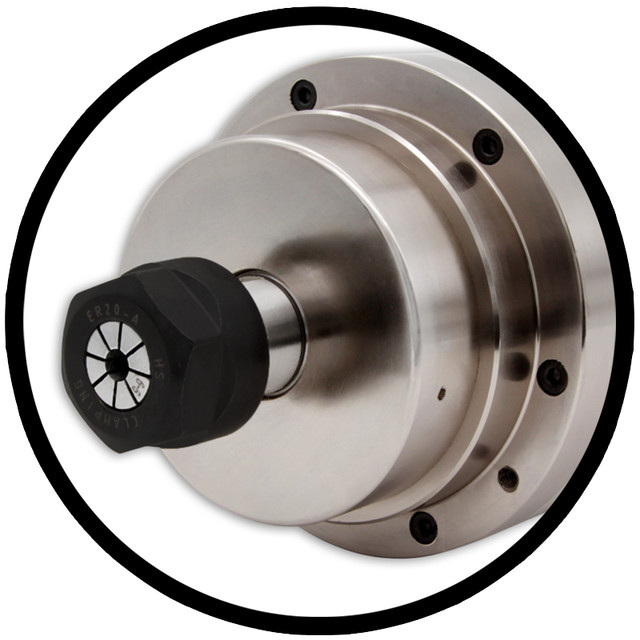

              Цанговий патрон ER20

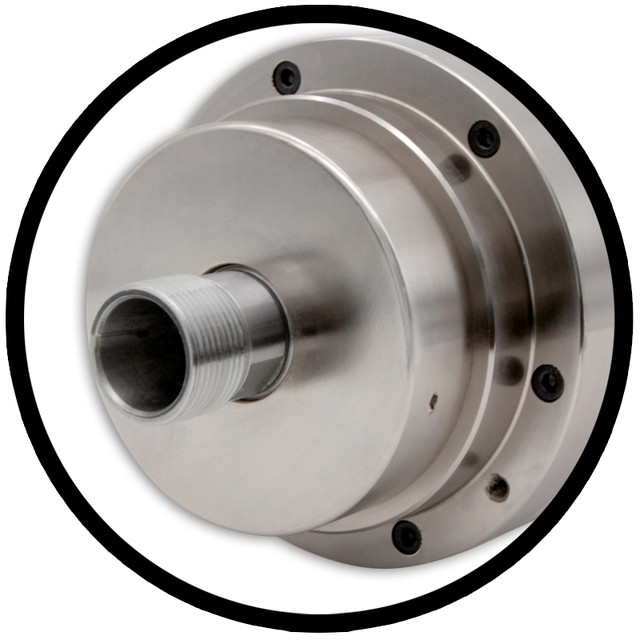

                Різь гайки М25х1.5

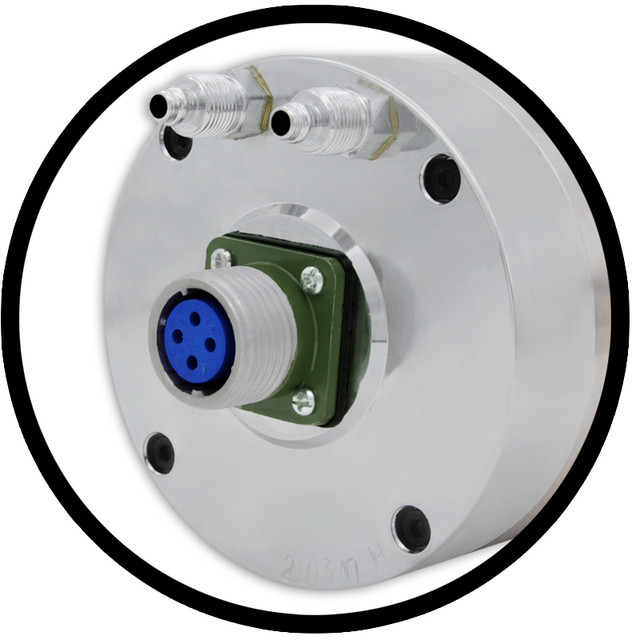

Рідинне охолодження

Увага! Новий шпиндель або шпиндель, який не використовується впродовж тривалого часу, необхідно запускати повільно. Спочатку запускати шпиндель упродовж пів години, на 25% від максимальної швидкості, а потім збільшити на 15 хвилин до 50% від максимальної швидкості. І тільки потім збільшити швидкість до максимальної. Під час усього робочого процесу  необхідно перевіряти температуру шпинделя, якщо шпиндель ставатиме гарячим — зупиніть роботу.



 ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Модель: GDZ-105-3.2 Ø105Х235

Тип приводу: асинхронний

Тип охолодження: водяне (рідкісне)

Тип корпусу: циліндричний

Діаметр: 105 мм

Потужність: 3.2 кВт

Кількість фаз: 3

Напруга живлення: 380 В

Струм: 6.5 А

Частота: 400 Гц

Максимальна швидкість: 24000 об/хв

Конус: ER20

Модель гайки: ER20-A (М25х1.5)

Биття: ≤0.01 мм

Підшипники: 2х7005C P4, 2х7002C P4

Клас захисту: ІР54

Тип кріплення: кронштейн

Вага: 12.5 кг

УВАГА! Щоб Ваш шпиндель служив довго та не виникало проблем з обмотками через корозію, в жодному випадку не використовуйте для охолодження звичайну воду. Використовуйте відповідний насос для циркуляції охолоджувальної рідини, так як частою помилкою є використання насоса, який не розрахований на тривалу роботу або має негерметичний корпус, у якому погано захищені електричні з'єднання. Рекомендується використовувати трубки достатньої жорсткості, щоб уникнути перегинів (деякі різновиди трубок можуть втрачати форму за температури вище ніж +40 °C)
ВАЖЛИВО!

Перш ніж під'єднати інвертор до шпинделя, спочатку необхідно налаштувати його. В Інакше є ризик виходу з ладу обох комплектуючих (для того, щоб згорів шпиндель, досить 30 сек.)

Мінімальна рекомендована швидкість обертання шпинделя становить 6000 об/хв. Використання нижчих швидкостей може призвести до перегрівання шпинделя і як наслідок його вихід із ладу. Температура підшипникової опори не має перевищувати 65-66 °C.
Комплект постачання
  • GDZ-105-3.2 Ø105Х235

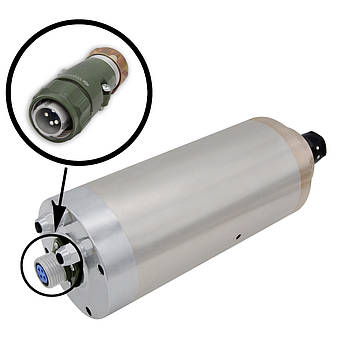

  • Роз'єм для під'єднання YD20J4TP
  • Цанга ER20
До цього шпинделя в нас можна придбати

Інвертор H100-3.7T4-1B, 3.7 kW, 8.5 A, 380 VИнвертор H100-3.7T4-1B, 3.7 kW, 8.5 A, 380 V, фото 2

Інвертор (частотник) GT-4R0G-4, 4KW 380V три фазиИнвертор (частотник) GT-4R0G-4, 4KW 380V три фазы, фото 2

Кабель мідний багатожильний екранований TRVVP 4x1Кабель медный многожильный экранированный TRVVP 4x1, фото 2

Роз'єм YD20J4TP для шпинделяРазъем YD20J4TP для шпинделя, фото 2

Заглибний водяний насос 75W 220VAC для охолодження шпинделяПогружной водяной насос 75W 220VAC для охлаждения шпинделя, фото 2

Трубка для охолоджувальної рідини 5.5х8Трубка для охлаждающей жидкости 5.5х8 , фото 2

Комплект радіально-постійних дуплексних підшипників H7002C 2RZ P4 DTAКомплект  радиально-упорных дуплексных подшипников H7002C 2RZ P4 DTA, фото 2

Комплект радіально-упорних дуплексних підшипників H7005C 2RZ P4 DTAКомплект  радиально-упорных дуплексных подшипников H7005C 2RZ P4 DTA, фото 2

Набір цанг ER20 13 штук 0,5-13Набор цанг ER20 13 штук 0,5-13, фото 2

Гайка ER20-A М25х1,5Гайка ER20-A М25х1,5, фото 2

Фрези Фреза концевая спиральная сферическая R2*8*D6*L50, фото 2

Системи охолодження (трубки для подавання СОЖ, вентилятори, радіатори тощо) Радиатор 275х120 (под вентиляторы 120х120), фото 2





Дивіться всі наші оголошення

Основні
СтанНовий
Тип охолодженняводяне (рідинне)
Тип кріпленнякронштейн
Биття❑0.01 мм
Клас захистуІР54
Напруга живлення380 В
МодельGDZ-105-3.2 Ø105Х235
Кількість фаз3
Струм6.5 А
КонусER20
Тип корпусуциліндричний
Потужність3.2 кВт
Частота400 Гц
Максимальна швидкість24000 об/хв
Підшипники2х7005С P4, 2х7002С P4
Модель гайкиER20-A (М25х1.5)
Тип приводуасинхронний
Габаритні розміри
Діаметр105 мм
Користувальницькі характеристики
Кількість в упаковці1 шт.
Обробка матеріалуАлюміній, Дерево, Ламінат, МДФ, Мідь, М'яка деревина, Пластик, Фанера, Кольоровий метал
ЦангаER20
Потужність (Вт)3200
Вхідна напруга (В)380
Корпускруглий
