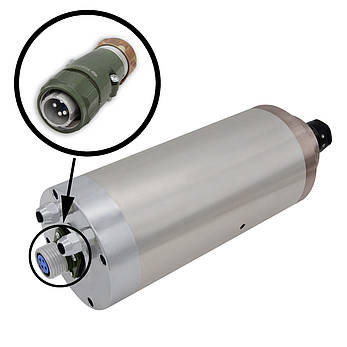

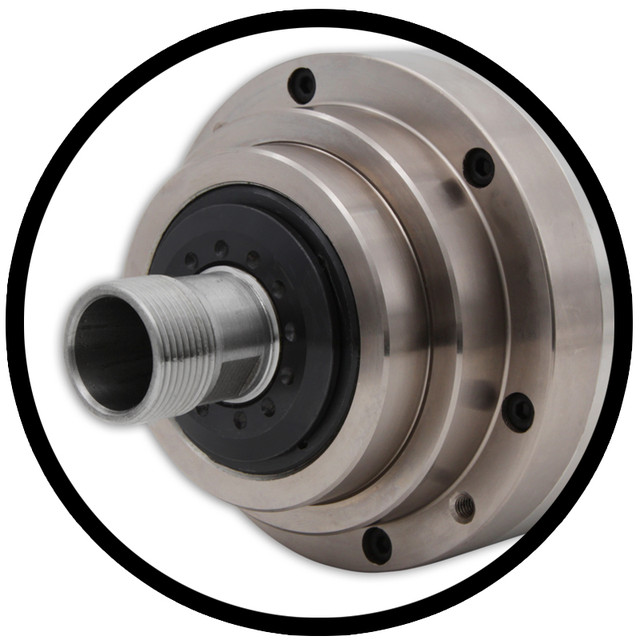

Шпиндель GDZ-100-3.0 Ø100Х220 водяне охолодження (3.0 кВт, 380 В, ER20), фото 1

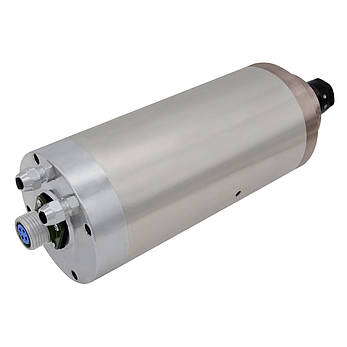

Шпиндель GDZ-100-3.0 Ø100Х220 водяне охолодження (3.0 кВт, 380 В, ER20), фото 3

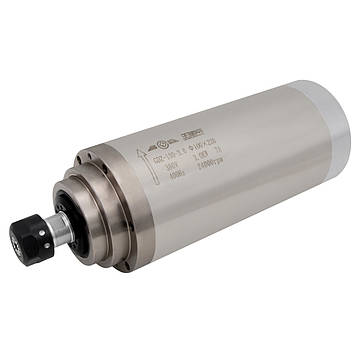

Шпиндель GDZ-100-3.0 Ø100Х220 водяне охолодження (3.0 кВт, 380 В, ER20), фото 4

Шпиндель GDZ-100-3.0 Ø100Х220 водяне охолодження (3.0 кВт, 380 В, ER20)

Опис
Характеристики
Інформація для замовлення

Шпиндель GDZ-100-3.0 Ø100Х220

GDZ-100-3.0 Ø100Х220 - високошвидкісний трифазний шпиндель з рідинним охолодженням, який застосовується у верстатах з ЧПК для обробки відносно м'яких матеріалів (дерево, МДФ, фанера, пластик, ПВХ, композити, кольорові метали тощо). Установка інструменту здійснюється ручним способом - фреза кріпиться в цанговий затиск і фіксується гайкою. Процес охолодження шпинделя здійснюється за рахунок циркуляції охолоджуючої рідини, що дозволяє досягти оптимального температурного режиму підшипників, тим самим забезпечуючи тривалий термін їх служби. Управління шпинделем здійснюється за допомогою перетворювача частоти.



Переваги і недоліки шпинделя з водяним охолодженням:

У порівнянні з повітряним охолодженням, шпиндель з рідинним охолодженням, як правило, має меншу вартість. Такий шпиндель працює з низьким рівнем шуму, за умови, що сам ріжучий інструмент працює тихо. Так як шпиндель має циліндричну форму корпусу, він кріпиться за допомогою кронштейна, що дозволяє легко регулювати його висоту і розширити можливості верстата при роботі з довгими фрезами і високими заготовками.

До недоліків можна віднести те, що для повноцінної роботи шпинделя з рідинним охолодженням потрібно додаткове обладнання: насос, радіатор, трубки і бачок. Також у шпинделя з водяним охолодженням є небезпека появи корозії всередині корпусу.

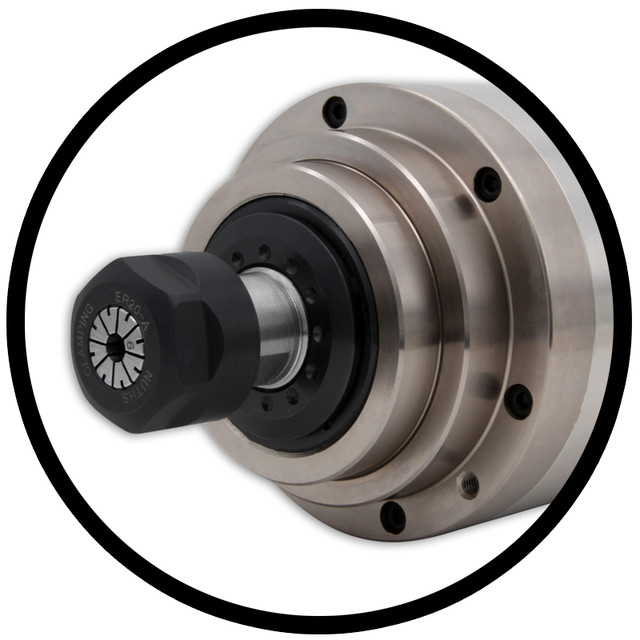

Цанговий патрон ER20

Різьблення гайки М25х1.5


Рідинне охолодження

Увага! Новий шпиндель або шпиндель, який не використовується протягом тривалого часу необхідно запускати повільно. Спочатку запускати шпиндель протягом пів години, на 25% від максимальної швидкості, а потім збільшити на 15 хвилин до 50% від максимальної швидкості. І тільки потім збільшити швидкість до максимальної. Під час всього робочого процесу необхідно перевіряти температуру шпинделя, якщо шпиндель буде ставати гарячим - зупиніть роботу.



 ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Модель: GDZ-100-3.0 Ø100Х220

Тип приводу: асинхронний

Тип охолодження: водяне (рідинне)

Тип корпусу: циліндричний

Діаметр: 100 мм

Потужність: 3.0 кВт

Номінальний момент: 1.23 Нм

Кількість фаз: 3

Напруга живлення: 380 В

Струм: 7 А

Частота: 400 Гц

Максимальна швидкість: 24000 об/хв

Конус: ER20

Модель гайки: ER20-A (М25х1.5)

Биття: ≤0.02 мм

Підшипники: 2х7005С P4, 1х7003С P4

Клас захисту: ІР54

Тип кріплення: кронштейн

Вага: 8.75 кг

Увага! Щоб Ваш шпиндель прослужив довго і не виникало проблем з обмотками із-за корозії, ні в якому разі не використовуйте для охолодження звичайну воду. Використовуйте відповідний насос для циркуляції охолоджуючої рідини, так як частою помилкою є використання насоса, який не розрахований на тривалу роботу або має негерметичний корпус, в якому погано захищені електричні з'єднання. Рекомендується використовувати трубки достатньої жорсткості, щоб уникнути перегинів (деякі види трубок можуть втрачати форму при температурі вище +40С)
ВАЖЛИВО!

Перш ніж під'єднати інвертор до шпинделя, спочатку необхідно здійснити його налаштування. В іншому випадку є ризик виходу з ладу обох комплектуючих (для того, щоб згорів шпиндель, достатньо 30 сек.)

Мінімальна рекомендована швидкість обертання шпинделя становить 6000 об/хв. Використання більш низьких швидкостей може привести до перегріву шпинделя і як наслідок його вихід з ладу. Температура підшипникової опори не повинна перевищувати 65-66°С.
Комплект постачання
  • GDZ-100-3.0 Ø100Х220
  • Роз'єм для підключення YD20J4TP
  • Цанга ER20
До цього шпинделя у нас можна придбати

Інвертор (VFD) HY03D043B, 3KW 8А 380V три фазиІнвертор ЧПУ HY02D223B (VFD) 2.2 KW 11A 220-250V, фото 2

Кабель екранований мідний багатожильний TRVVP 4x1Кабель екранований мідний багатожильний TRVVP 4x1, фото 2

Роз'єм YD20J4TP для шпинделяРоз'єм YD20J4TP для шпинделя, фото 2

Водяний насос занурювальний 75W 220VAC для охолодження шпинделяВодяний насос занурювальний 75W 220VAC для охолодження шпинделя, фото 2

Трубка для охолоджуючої рідини 5.5х8Трубка для охолоджуючої рідини 5.5х8 , фото 2

Кронштейн для кріплення шпинделя ЧПК 100ммКронштейн для кріплення шпинделя ЧПУ 80мм, фото 2

Притиск для шпинделя 100ммПритиск для шпинделя 80мм, фото 2

Шпиндельний радіально - упорний кульковий підшипник 7005С P4Шпиндельний радіально - упорний кульковий підшипник 7005С P4, фото 2

Шпиндельний радіально - упорний кульковий підшипник 7003С P4Шпиндельний радіально - упорний кульковий підшипник 7002С P4, фото 2

Набір цанг ER20 13 штук 0,5-13Набір цанг ER20 13 штук 0,5-13, фото 2

Гайка ER20-A М25х1,5Гайка ER20-A М25х1,5, фото 2

Фрези Фреза кінцева спіральна сферична R2*8*D6*L50, фото 2

Щітка - насадка на шпиндель діаметром 100мм Щітка - насадка на шпиндель діаметром 80мм, фото 2

Системи охолодження (трубки для подачі СОЖ, вентилятори, радіатори і т. п.) Радіатор 275х120 (під вентилятори 120х120), фото 2





Дивіться всі наші оголошення

Основні
СтанНовий
Тип охолодженняводяне (рідинне)
Тип кріпленнякронштейн
Биття02 мм
Напруга живлення380 В
Клас захистуІР54
Кількість фаз3
Струм7 А
КонусER20
МодельGDZ-100-3.0 Ø100Х220
Тип корпусуциліндричний
Частота400 Гц
Максимальна швидкість24000 об/хв
Підшипники2х7005С P4, 1х7003С P4
Потужність3.0 кВт
Номінальний момент1.23 Нм
Модель гайкиER20-A (М25х1.5)
Тип приводуасинхронний
Габаритні розміри
Діаметр100 мм
Користувальницькі характеристики
Кількість в упаковці1 шт.
Обробка матеріалуАлюміній, Дерево, Ламінат, МДФ, Мідь, М'яка деревина, Пластик, Фанера, Кольоровий метал
ЦангаER20
Потужність (Вт)3000
Корпускруглий
Вхідна напруга (В)380
  • Ціна: 12 540 ₴
  • Немає в наявності
  • Код: 13-027
