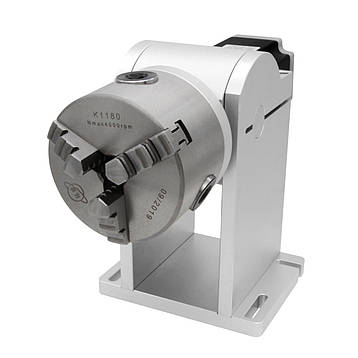

Поворотна вісь для лазерного верстата QW-SF001-80

QW-SF001-80 - пристрій, який призначений для автоматичного повороту деталі на різні кути при обробці. З допомогою такого поворотного механізму можна наносити маркування на циліндричні поверхні тому, що заготовка обертається навколо своєї осі на 360°. QW-SF001-80 оснащена 3-х кулачковим затискним патроном K1180 обертання якого здійснює 2-х фазний кроковий двигун серії 57. У даній моделі є можливість зміни кута нахилу осі: вгору на 130° відносно 0 (горизонтальній площині), вниз на 15° відносно 0. Контролювати цей процес допомагає покажчик кута нахилу осі, який розташований на бічній стінці корпусу пристрою. QW-SF001-80 підключається до драйвера за допомогою чотирьох проводів, до верстата - за допомогою роз'єму GX16-4. Кріплення корпусу до робочої поверхні здійснюється за допомогою 4 гвинтів.

Застосування: пристрій дає можливість нанести маркування як на внутрішній, так і на зовнішній стороні предметів складної форми (кільце, ручка, кухоль, бокал, ваза, втулка, муфта, труба, вал, фланець, циферблат, викрутка тощо)

Принцип роботи поворотної осі лазерного верстата: так як лазерна головка маркера знаходиться в нерухомому стані, то її відстань до оброблюваної плоскої заготовки завжди однакове, що забезпечує високоточну та якісну маркування поверхні. Якщо заготовка має неправильну форму, відстань до головки буде змінюватися. Це призводить до того, що змінюється ширина променя, і якість обробки погіршується. Поворотна вісь для лазерного маркера повертає заготівлю таким чином, що відстань між її поверхнею і лазерною головкою не змінюється. Виходить так, що сфокусований промінь як би рухається по плоскій поверхні, забезпечуючи високу якість обробки.

Особливості:

• Автоматизований процес обробки заготовок зі складним профілем

• Висока точність

• Плавність обертання

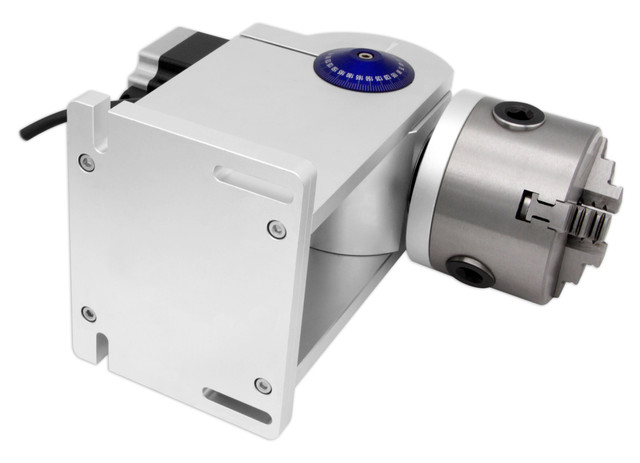

• Можливість регулювання кута нахилу заготовки

• Легкість монтажу та демонтажу

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Модель: QW-SF001-80

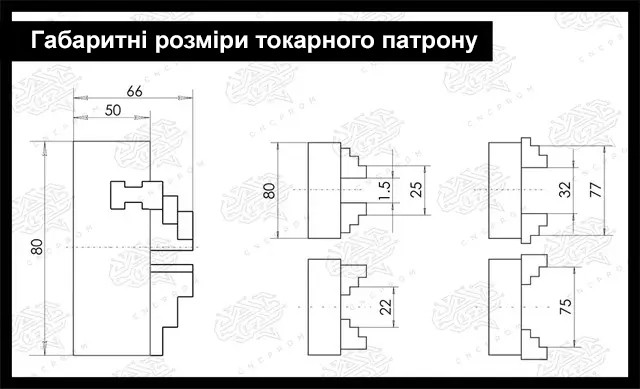

Патрон: K1180

Діаметр патрона: 80 мм

Кількість кулачків: 3

Максимально допустима швидкість обертання патрона: 4000 об/хв

Висота центру: 129 мм

Кут нахилу заготовки вгору: 130°

Кут нахилу заготовки вниз: 15°

Кроковий двигун: 23HS76440JA08-01

Номінальна напруга: 2.3

Кількість фаз: 1

Струм: 4.2 А

Кутовий крок: 1.8°

Утримувальний момент: 19.5 кг*см

Фіксує момент: 6.8 Н*см

Індуктивність фази: 2 мГн

Опір фази: 0.55 Ом

Інерція ротора: 480 г*см2

Точність позиціювання: 0.1 мм

Довжина дроту: ~1.9 м

Матеріал корпусу: алюмінієвий сплав

Робоча температура навколишнього середовища: -20...+50 °С

Вологість навколишнього середовища: 15...95 %

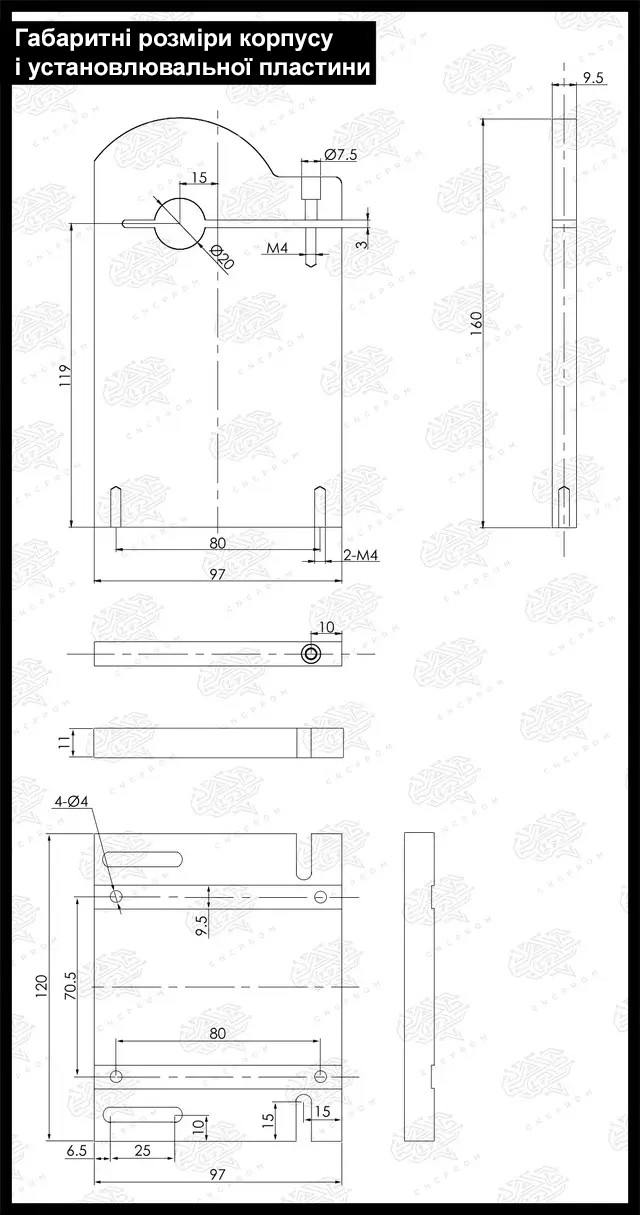

Габаритні розміри: 220х120х170 мм

Вага: 4.9 кг

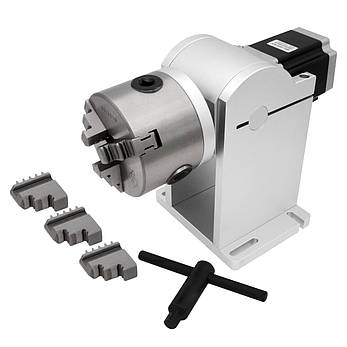

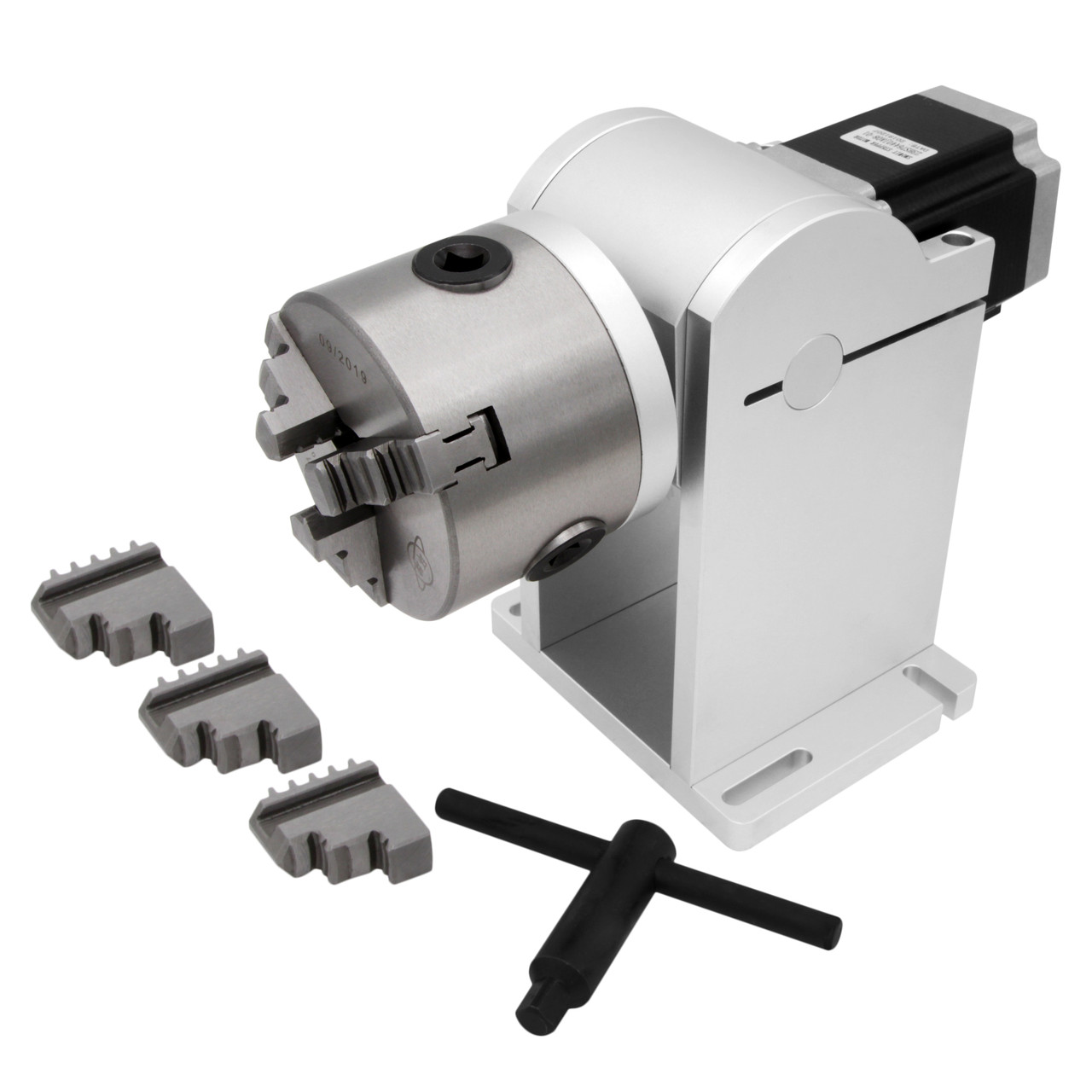

• Поворотна вісь лазерного для верстата QW-SF001-80
• Комплект кулачків: прямі та зворотні
• Ключ
