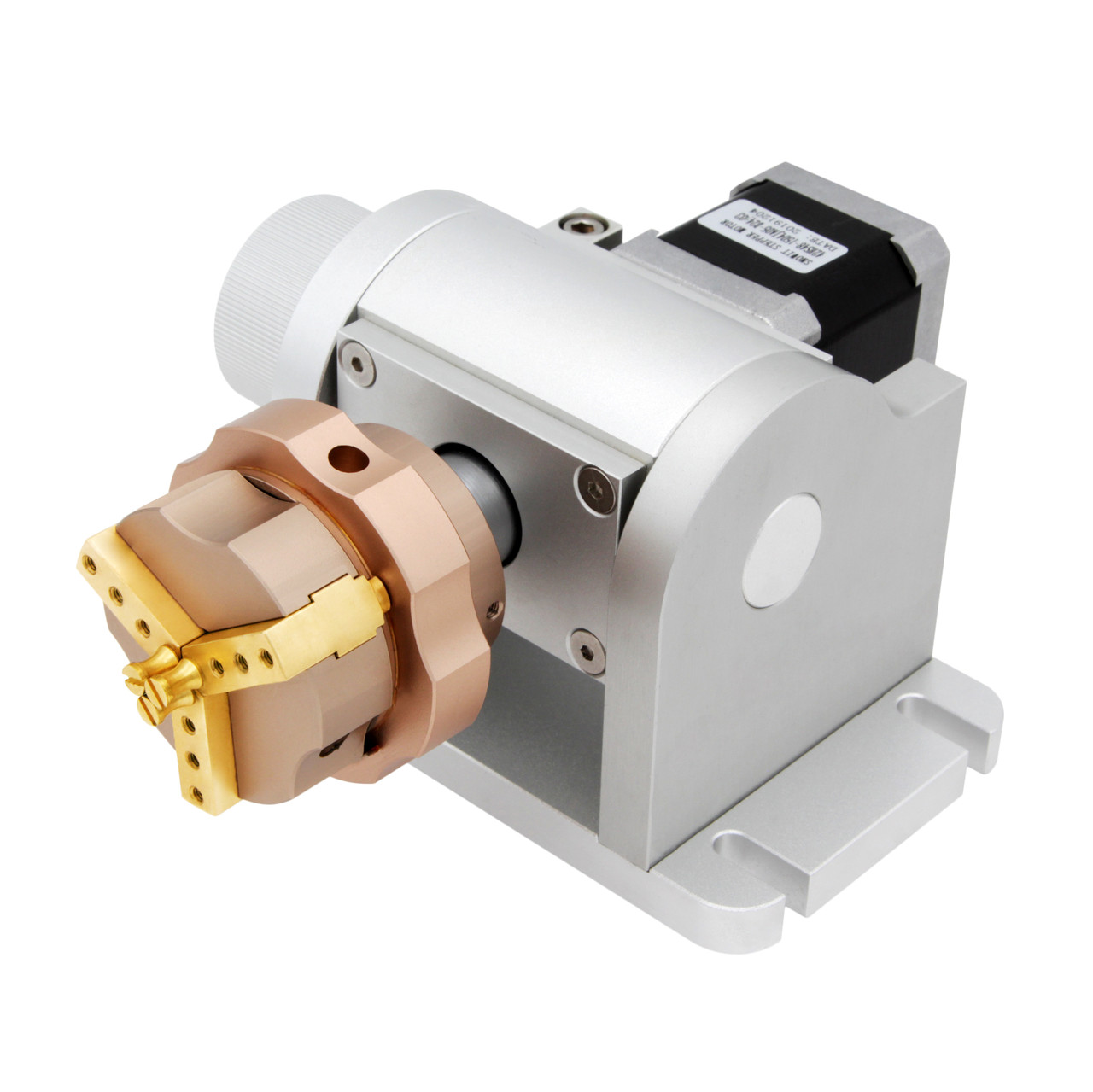

Поворотна вісь для лазерного верстата RALM-SC3-D50

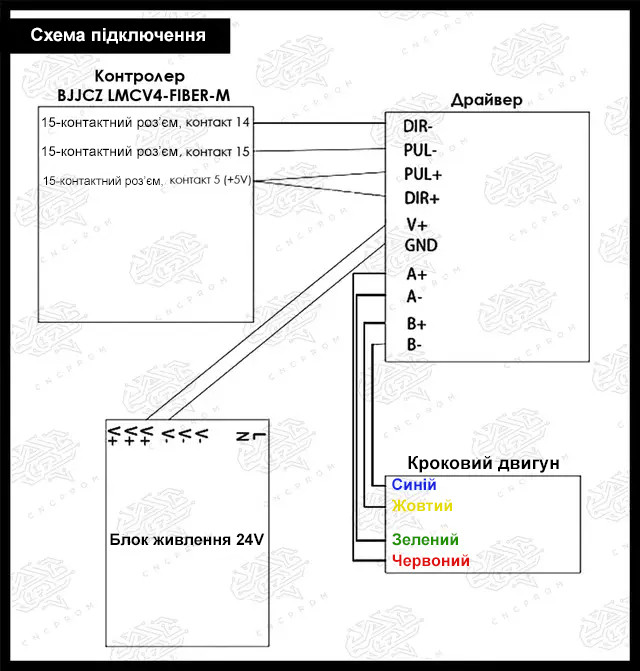

RALM-SC3-D50 - пристрій, який призначений для автоматичного повороту деталі на різні кути при обробці. З допомогою такого поворотного механізму можна наносити маркування на циліндричні поверхні, так як заготовка обертається навколо своєї осі на 360°. RALM-SC3-D50 оснащена 3-х кулачковим патроном діаметром 50 мм обертання якого здійснює 2-х фазний кроковий двигун серії 42. Поворотна рукоятка на бічній стінці корпусу дозволяє контролювати кут нахилу заготовки в діапазоні до 45° (вгору і вниз відносно центру). RALM-SC3-D50 підключається до драйвера за допомогою чотирьох проводів, до верстата - за допомогою роз'єму GX16-4 (не входить в комплект). Кріплення корпусу до робочої поверхні здійснюється за допомогою гвинтів.

Застосування: пристрій дає можливість нанести маркування як на внутрішній, так і на зовнішній стороні предметів складної форми (кільце, ручка, кухоль, бокал, ваза, втулка, муфта, труба, вал, фланець, циферблат, викрутка тощо)

Принцип роботи поворотної осі лазерного верстата: так як лазерна головка маркера знаходиться в нерухомому стані, то її відстань до оброблюваної плоскої заготовки завжди однакове, що забезпечує високоточну та якісну маркування поверхні. Якщо заготовка має неправильну форму, відстань до голівки буде змінюватися. Це призводить до того, що змінюється ширина променя, і якість обробки погіршується. Поворотна вісь для лазерного маркера повертає заготівлю таким чином, що відстань між її поверхнею і лазерною головкою не змінюється. Виходить так, що сфокусований промінь як би рухається по плоскій поверхні, забезпечуючи високу якість обробки.

Особливості:

• Автоматизований процес обробки заготовок зі складним профілем

• Висока точність

• Плавність обертання

• Можливість регулювання кута нахилу заготовки

• Легкість монтажу та демонтажу

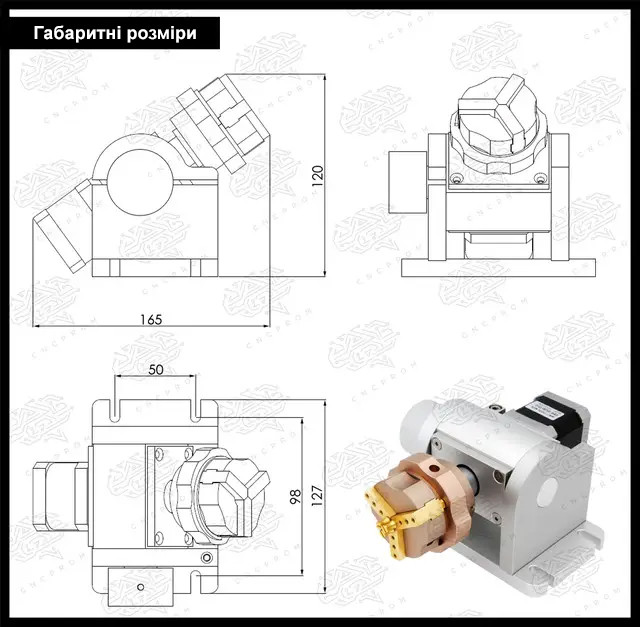

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Модель: RALM-SC3-D50

Діаметр патрона: 50 мм

Кількість кулачків: 3

Висота центру: 60 мм

Кут нахилу заготовки (вгору і вниз): 45°

Кроковий двигун: 42HS48-1504

Кількість фаз: 2

Струм: 1.5 А

Кутовий крок: 1.8°

Момент: 5.5 кгс*см

Індуктивність фази: 5.5 мГн

Опір фази: 2.8 Ом

Інерція ротора: 68 г*см2

Передавальне число: 1

Точність позиціювання: 0.09 мм

Діаметр заготовки при затискуванні кулачками: хв. 1.5 мм; макс. 73 мм

Діаметр заготовки при розтискуванні кулачками: 11 хв мм; макс. 80 мм

Довжина дроту: ~1.5 м

Матеріал корпусу: алюмінієвий сплав

Робоча температура навколишнього середовища: -20...+50 °С

Вологість навколишнього середовища: 15...95 %

Вага: 1.89 кг
