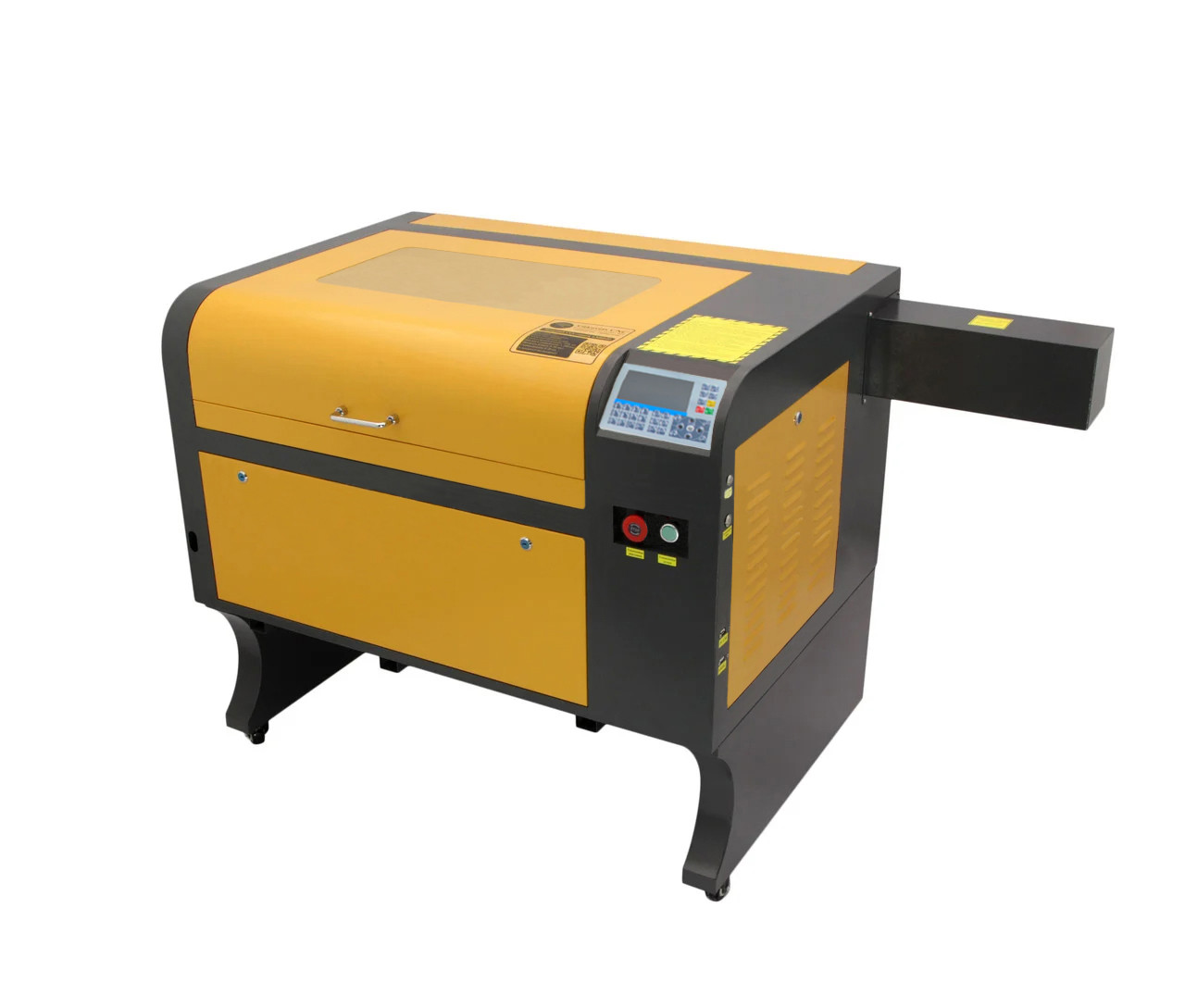

LM6040 75W - це високотехнологічний пристрій закритого типу для гравіювання і різання різних матеріалів, головним компонентом якого є потужний СО2 лазер. В якості робочого середовища такого випромінювача використовується суміш газів (вуглекислий газ, азот, гелій). Лазер СО2 дозволяє обробляти крихкі матеріали, так як тепловий вплив на матеріал локалізовано, що не призводить до порушення цілісності та зовнішнього вигляду заготовки (матеріал не піддається механічному впливу). LM6040 оснащений стільниковою і ламельною робочими панелями 600х400мм. Завдяки підіймальному механізму верстата можна обробляти заготовки різної товщини. Переміщення лазерної головки здійснюється по рейковому і валовим лінійним напрямним. Плавність і точність руху забезпечують крокові двигуни моделі 17HA803H-1A, а також ремінний привід на основі зубчастих ременів і коліс. Для визначення крайніх положень об'єкта використовуються механічний кінцевий датчик. Так як лазерна трубка має водяний тип охолодження, для циркуляції рідини використовується помпа моделі XYH-075. Повітряний потік забезпечує компресор моделі ACO-001A. За вентиляцію корпусу відповідає вентилятор моделі FP-108 (EX-S1-B). Система управління верстатом побудована на базі контролера RuiDa RDC6445S(EC) і драйверів YM432. Всі компоненти лазерного верстата LM6040 вмонтовані в чорно-помаранчевий металевий корпус.

Область застосування: поліграфія, деревообробні виробництва, взуттєва промисловість, пакувальні виробництва, легка промисловість і т. п.

Оброблювані матеріали:

Різання: не тонкі щільні матеріали (дерево, фанера, МДФ, ДСП, картон, папір, пластик, тканина, шкіра, гума, акрил, скловолокно тощо). Не щільні, але товсті матеріали (екструдований пінополістирол, пінопласт, пінисті матеріали).

Рекомендовані товщини матеріалів для різання:

• Акрил - 15 мм
• МДФ - 5 мм
• Шкіра - 2 мм
• Фанера - 10 мм
• Тканина - 0.3 мм
• ПВХ - 4 мм
• Гума - 6 мм
• Папір - 1 шар

Гравірування: дерево, фанера, МДФ, ДСП, ОСБ, дзеркало, скло, оргскло, акрил, пластик, алюміній, камінь, папір, шкіра і т. д.

Не можна гравірувати: метал, ПВХ

Особливості верстата LM6040:

• Висока якість гравіювання і різання

• Висока швидкість роботи

• Відсутність пошкодження виробу завдяки локальному теплового впливу

• Можливість обробки різних неметалевих матеріалів

• Мінімальна кількість відходів

• Можливість зміни параметрів завдання як з пульта управління RuiDa, так і програмно з комп'ютера

• Наявність оглядового протипожежного вікна

• Наявність світлодіодної лампи для освітлення робочої області

• Підтримка всіх форматів файлів, які можна безпосередньо імпортувати в CorelDRAW (CDR, DWG, DXF, JPG, BMP, TIF, PCD і т. д.)

Основні технічні характеристики:

Модель: LM6040 75W

Тип лазера: СО2

Виробник лазерної трубки: Beijing EFR Laser

Модель лазерної трубки: F2

Номінальна потужність лазерної трубки: 75 W

Максимальна потужність лазерної трубки: 81 W

Довжина лазерної трубки: 1110 мм

Діаметр лазерної трубки: 80 мм

Термін служби лазерної трубки: ~8000 годин

Тип охолодження лазерної трубки: водяний

Блок живлення лазерної трубки: ZYE Laser MYJG80R

Загальна споживана потужність: ≥300 Вт

Електроживлення: 220 V ±10% 50 Гц

Лінза: діаметр 20 мм, фокусна відстань 63.5 мм (2.5")

Глибина різання: 0...15 мм (залежно від матеріалу)

Швидкість різання: 1...50 мм/с

Швидкість гравіювання: 1...500 мм/с

Мінімальний розмір букв для гравірування: 1х1 мм

Дозвіл: ≤1000 dpi

Точність позиціювання: ≤0.01 мм

Час безперервної роботи верстата: ≤12 годин

Робоча температура: 0...+45°С

Відносна вологість: ≤80% (без конденсату)

Робоча поверхня: стільникова і ламельна панелі

Розміри робочого поля: 600х400 мм

Підьомний механізм столу: ланцюговий

Глибина опускання столу: 200 мм

Модель двигуна підйомного механізму: 68KTYZ

Система вентиляції: присутній (вентилятор FP-108 (EX-S1-B))

Інтерфейс підключення: USB, USB-накопичувач, Ethernet (LAN)

Операційна система ПК: Win XP, 7, 8, 10

Програмне забезпечення: RDWorks

Контролер: RDC6445S (EC)

Драйвер: YM432

Підтримка форматів файлів: CDR, DWG, DXF, JPG, BMP, TIF, PCD і т. д.

Кроковий двигун: 17HA803H-1A

Кінцевий датчик: механічний

Габаритні розміри: 1400х750х950 мм

Вага: 75.2 кг

Основні технічні характеристики водяної помпи XYH-075:

Електроживлення: 220~240 В / 50 Гц

Потужність: 75 Вт

Максимальна висота підйому води: 3.2 м

Продуктивність: 3200 л/год

Максимальна температура води: 35°С

Клас захисту: IPX8

Основні технічні характеристики повітряного компресора ACO-001А:

Електроживлення: 220 В / 50 Гц

Потужність: 18 Вт

Тиск: 0.020 МПа

Продуктивність: 38 л/хв

Діаметр вихідного патрубка: 10 мм

Габаритні розміри:

Основні компоненти верстата:

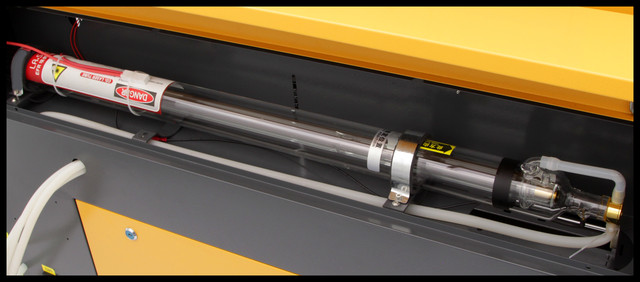

Лазерна трубка Lasea 75W

Принцип роботи лазерної трубки СО2: з блоку управління лазерного верстата на блок живлення лазерної трубки надходить інформаційний сигнал, який в самому блоці живлення генерує на виході високовольтні розряди різної напруги, що відповідає потужності різання (0-100%). При отриманні високовольтного розряду в трубці, у відсіку з газом СО2 та генерує лазерний промінь на виході трубки, тобто на катоді. Потім промінь відбивається по черзі від дзеркал, на останньому, проходячи через лінзу фокусується в дуже тонкий і потужний промінь, який, власне і виконує лазерний розкрій.









Система вентиляції

Дана система представлена якісним вентилятором FP-108 (EX-S1-B) 38W





Робоче поле 600х400 мм

Складається з стільникового платформи і платформи для установки ламелей. Верстат оснащений підйомним механізмом столу.

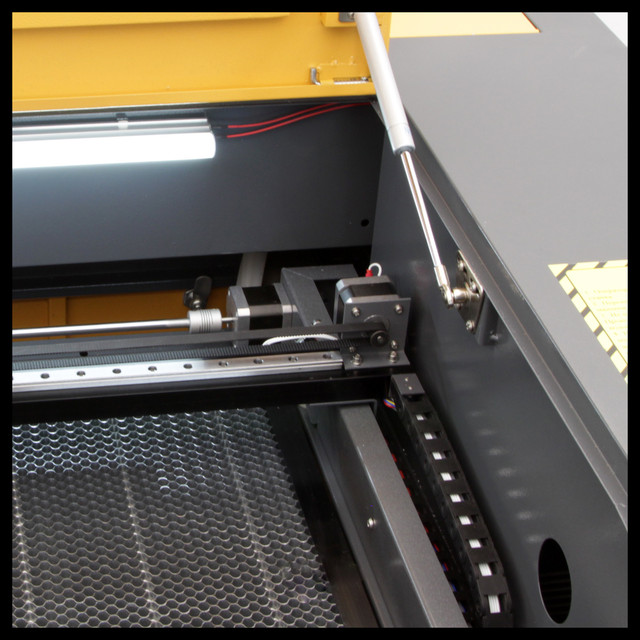

Механічна система

Представлена ремінним приводом і комбінованими направляючими (рейки і вали)

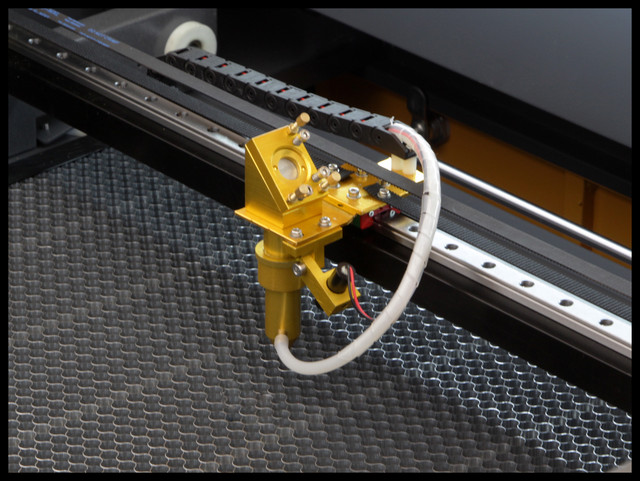

Лазерна головка

Оснащена автоматичним продувом для запобігання забруднення











Крокові двигуни

Якісні та потужні КД забезпечують високу точність роботи при максимальному прискоренні





Система управління верстатом

Система RDC6445S(EC) - це система управління лазерним верстатом нового покоління, розроблена компанією RD Co., Ltd. Крім традиційних для продуктів компанії апаратної стабільності і стійкості до електричних пошкоджень, дана система працює під управлінням вдосконаленого ПО, що дозволяє зберігати більшу кількість файлів, здатна з'єднуватися з ПК по USB2.0 або Ethernet.

      Кнопки управління верстатом



        Панель управління RuiDa



Механічна система відкривання корпусу

Колесо для легкого транспортування
