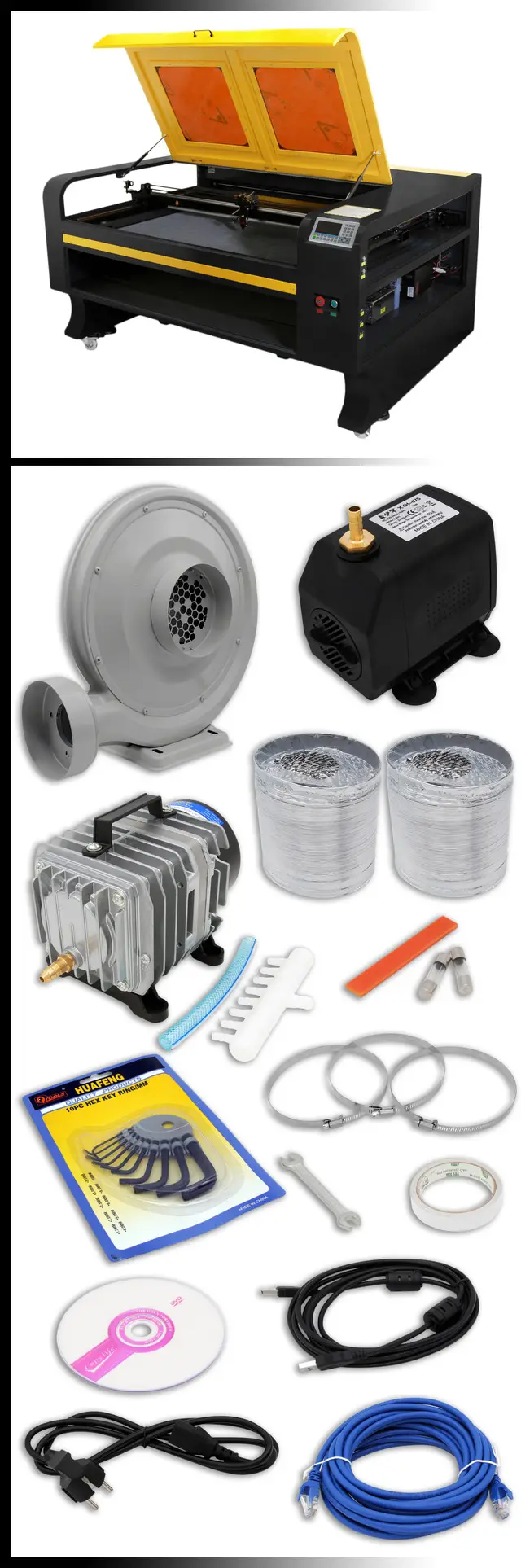

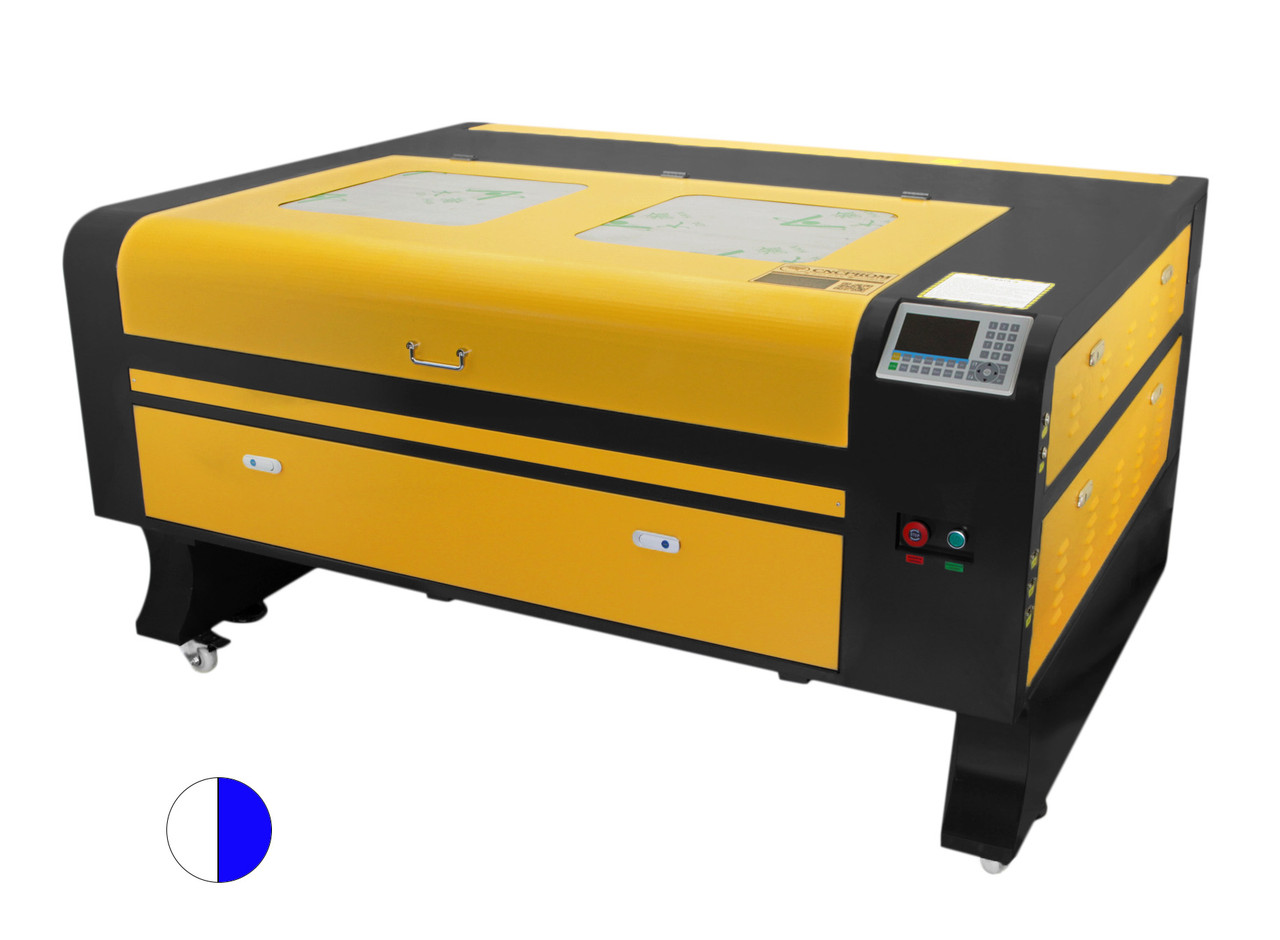

LM130100 90W - це високотехнологічний пристрій закритого типу для гравіювання і різання різних матеріалів, головним компонентом якого є потужний СО2 лазер. В якості робочого середовища такого випромінювача використовується суміш газів (вуглекислий газ, азот, гелій). Лазер СО2 дозволяє обробляти крихкі матеріали, так як тепловий вплив на матеріал локалізовано, що не призводить до порушення цілісності та зовнішнього вигляду заготовки (матеріал не піддається механічному впливу). LM130100 оснащений стільниковим і ламельним робочими панелями 1300х1000 мм. Завдяки підіймальному механізму верстата можна обробляти заготовки різної товщини. Максимальна глибина опускання стола становить 200 мм. Переміщення лазерної головки здійснюється за рейковим лінійних напрямних типорозміру HG15. Плавність і точність руху забезпечують крокові двигуни від Leadshine Technology моделі 57CM21X-M-L200, а також ремінний привід на основі зубчастих ременів і коліс (HTD 3M). Для визначення крайніх положень об'єкта використовуються індуктивні датчики FOTEK PL-05N (NPN). Так як лазерна трубка має водяний тип охолодження, для циркуляції рідини використовується помпа моделі XYH-075. Повітряний потік забезпечує компресор моделі ACO-004. За вентиляцію корпусу і видув продуктів горіння відповідає витяжний вентилятор моделі CZR-LY80. Система управління верстатом побудована на базі контролера RuiDa RDC6445G(EC) і драйверів Leadshine Technology М542С. Всі компоненти лазерного верстата LM130100 вмонтовані в чорно-помаранчевий металевий корпус.

Область застосування: поліграфія, деревообробні виробництва, взуттєва промисловість, пакувальні виробництва, легка промисловість і т. п.

Оброблювані матеріали:

Різання: не тонкі щільні матеріали (дерево, фанера, МДФ, ДСП, картон, папір, пластик, тканина, шкіра, гума, акрил, скловолокно тощо). Не щільні, але товсті матеріали (екструдований пінополістирол, пінопласт, пінисті матеріали).

Рекомендовані товщини матеріалів для різання:

• Акрил - 20 мм
• МДФ - 5 мм
• Шкіра - 2 мм
• Фанера - 10 мм
• Тканина - 0.3 мм
• ПВХ - 4 мм
• Гума - 6 мм
• Папір - 1 шар

Гравірування: дерево, фанера, МДФ, ДСП, картон, папір, пластик, тканина, шкіра, гума, скло, плитка, кераміка, анодований алюміній.

Не можна гравірувати: метал, ПВХ

Особливості верстата LM130100:

• Висока якість гравіювання і різання

• Висока швидкість роботи

• Низький рівень шуму та вібрації під час роботи

• Відсутність пошкодження виробу завдяки локальному теплового впливу

• Можливість обробки різних неметалевих матеріалів

• Мінімальна кількість відходів

• Наявність підіймального механізму столу

• Наявність витяжки продуктів горіння матеріалів

• Можливість зміни параметрів завдання з панелі управління RuiDa, так і програмно з комп'ютера

• Наявність оглядового протипожежного вікна

• Наявність світлодіодної лампи для освітлення робочої області

• Підтримка всіх форматів файлів, які можна безпосередньо імпортувати в CorelDRAW (CDR, DWG, DXF, JPG, BMP, TIF, PCD і т. д.)

ОСНОВНІ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ВЕРСТАТА LM130100

Модель: LM130100 90W

Тип лазера: СО2

Виробник лазерної трубки: Beijing Reci Laser Technology

Модель лазерної трубки: W2

Номінальна потужність лазерної трубки: 90 Вт

Максимальна потужність лазерної трубки: 102 Вт

Довжина лазерної трубки: 1250 мм

Діаметр лазерної трубки: 80 мм

Термін служби лазерної трубки: > 15000 годин

Тип охолодження лазерної трубки: водяний

Блок живлення лазерної трубки: ZYE Laser MYJG100W

Загальна споживана потужність: ≥300 Вт

Електроживлення: 220 В ±10% / 50 Гц

Лінза: діаметр 20 мм, фокусна відстань 63.5 мм (2.5")

Глибина різання: 0...20 мм (залежно від матеріалу)

Швидкість різання: 1...50 мм/с

Швидкість гравіювання: 1...500 мм/с

Мінімальний розмір букв для гравірування: 1х1 мм

Розширення: ≤1000 dpi

Точність позиціювання: ≤0.01 мм

Час безперервної роботи верстата: ≤12 годин

Робоча температура: 0...+45 °С

Відносна вологість: ≤80% (без конденсату)

Робоча поверхня: стільниковий і ламельная панелі

Розміри робочого поля: 1300х1000 мм

Підьомний механізм столу: ланцюговий

Модель двигуна підйомного механізму: 4GN75K

Глибина опускання столу: 200 мм

Система вентиляції: присутній (вентилятор CZR-LY80)

Інтерфейс підключення: USB, USB-накопичувач, Ethernet (LAN)

Операційна система ПК: Win ХР, 7, 8, 10

Програмне забезпечення: RDWorks V8

Контролер: RuiDa RDC6445G(EC)

Драйвер: Leadshine Technology М542С

Підтримка форматів файлів: CDR, DWG, DXF, JPG, BMP, TIF, PCD і т. д.

Типорозмір модуля лінійного переміщення: HG15

Зубчастий ремінь: HTD 3M

Кроковий двигун: Leadshine Technology 57CM21X-M-L200

Індуктивний датчик: FOTEK PL-05N (NPN)

Габаритні розміри: 1850х1390х990 мм

Вага брутто: 320 кг

Основні технічні характеристики водяної помпи XYH-075:

Електроживлення: 220~240 В / 50 Гц

Потужність: 75 Вт

Максимальна висота підйому води: 3.2 м

Продуктивність: 3200 л/год

Максимальна температура води: 35°С

Клас захисту: IPX8

Основні технічні характеристики повітряного компресора ACO-004:

Електроживлення: 220 В / 50 Гц

Потужність: 58 Вт

Тиск: 0.028 МПа

Продуктивність: 75 л/хв

Діаметр вихідного патрубка: 10 мм

Основні технічні характеристики витяжного вентилятора CZR-LY80:

Електроживлення: 220 В / 50 Гц

Потужність: 550 Вт

Швидкість: 2800 об/хв

Продуктивність: 18 м3/хв

Тиск: 1.7 кПа

Діаметр вихідного патрубка: 80 мм

Клас ізоляції: В
