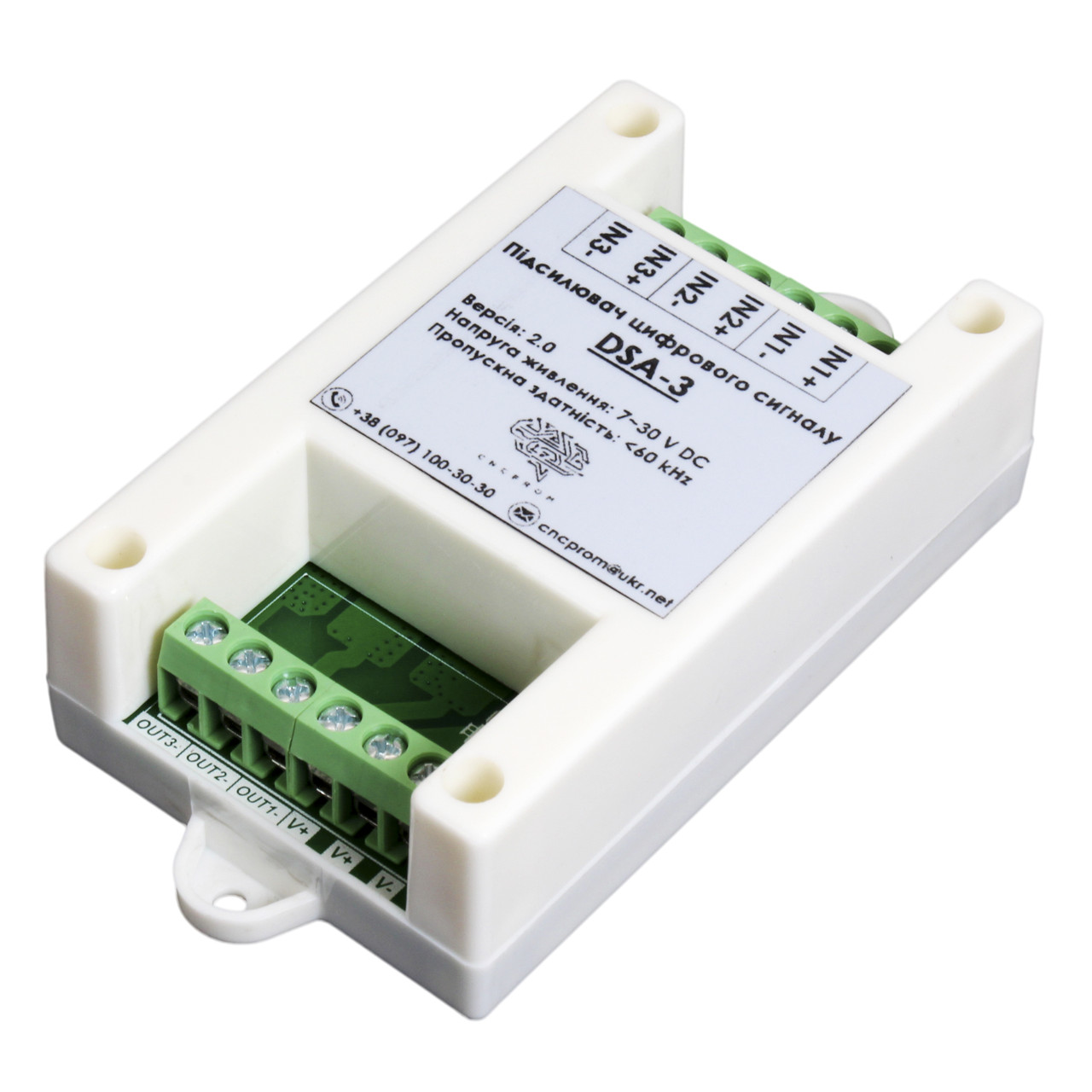

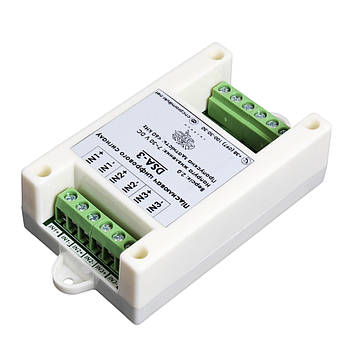

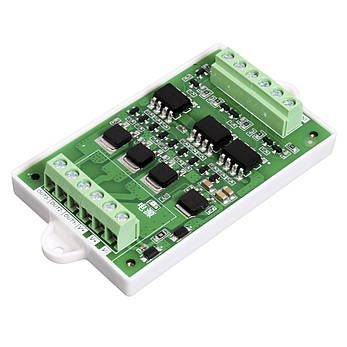

Підсилювач цифрового сигналу DSA-3 V2.0

DSA-3 V2.0 - пристрій, який використовується для посилення і виведення сигналів імпульсу, напряму та включення, що виводяться контролером крокового двигуна на кілька драйверів для реалізації синхронної роботи кількох двигунів.

Дана модель охоплює три ідентичних високошвидкісних канали посилення сигналу з шириною смуги до 60 кГц, що може задовольнити вимоги більшості контролерів на ринку. Кожен канал посилення сигналу містить два ступені ланцюгів:

• перший ступінь - диференціальна схема дискретизації та ізоляції
• другий ступінь - схема посилення вихідного струму

Високошвидкісна цифрова ізоляція оптопари використовується між входом і виходом. Диференціальна схема дискретизації та ізоляції точно така ж, як і схема інтерфейсу звичайного драйвера. Вона може приймати сигнал контролера від загального анодного виходу або диференційного виходу. Підключення контролера крокового двигуна до DSA-3 схоже на підключення звичайного драйвера. Схема посилення виходу використовує високошвидкісну схему збудження і велику струмовий МОП-трубку з низьким імпедансом, яка може досягати перевантаження по струму понад 3 А, тому, теоретично, можна під'єднати декілька драйверів без обмежень.

Живлення DSA-3 здійснюється зовнішнім джерелом живлення 7~30 V DC.

Особливості:

• Компактність
• 3 високошвидкісних канали посилення сигналу
• Можливість підключення декількох драйверів
• Простота у використанні
• Тривалий термін служби

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Модель: DSA-3

Версія: 2.0

Напруга живлення: 7~30 V DC

Кількість каналів підсилення сигналу: 3

Пропускна здатність: < 60 кГц

Температура навколишнього середовища: -30...+50 °С

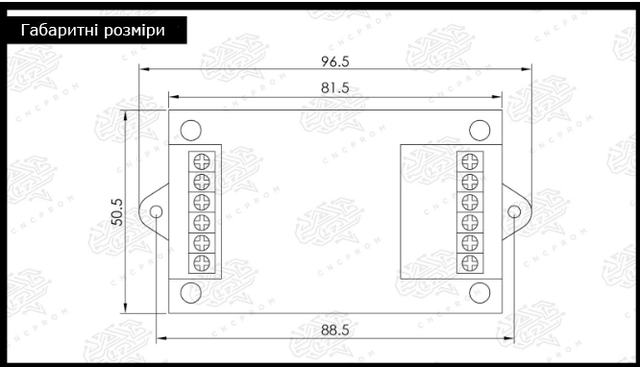

Габаритні розміри: 96.5х50.5х25.5 мм

Вага: 56 г

• Підсилювач цифрового сигналу DSA-3 V2.0 (1 шт.)
