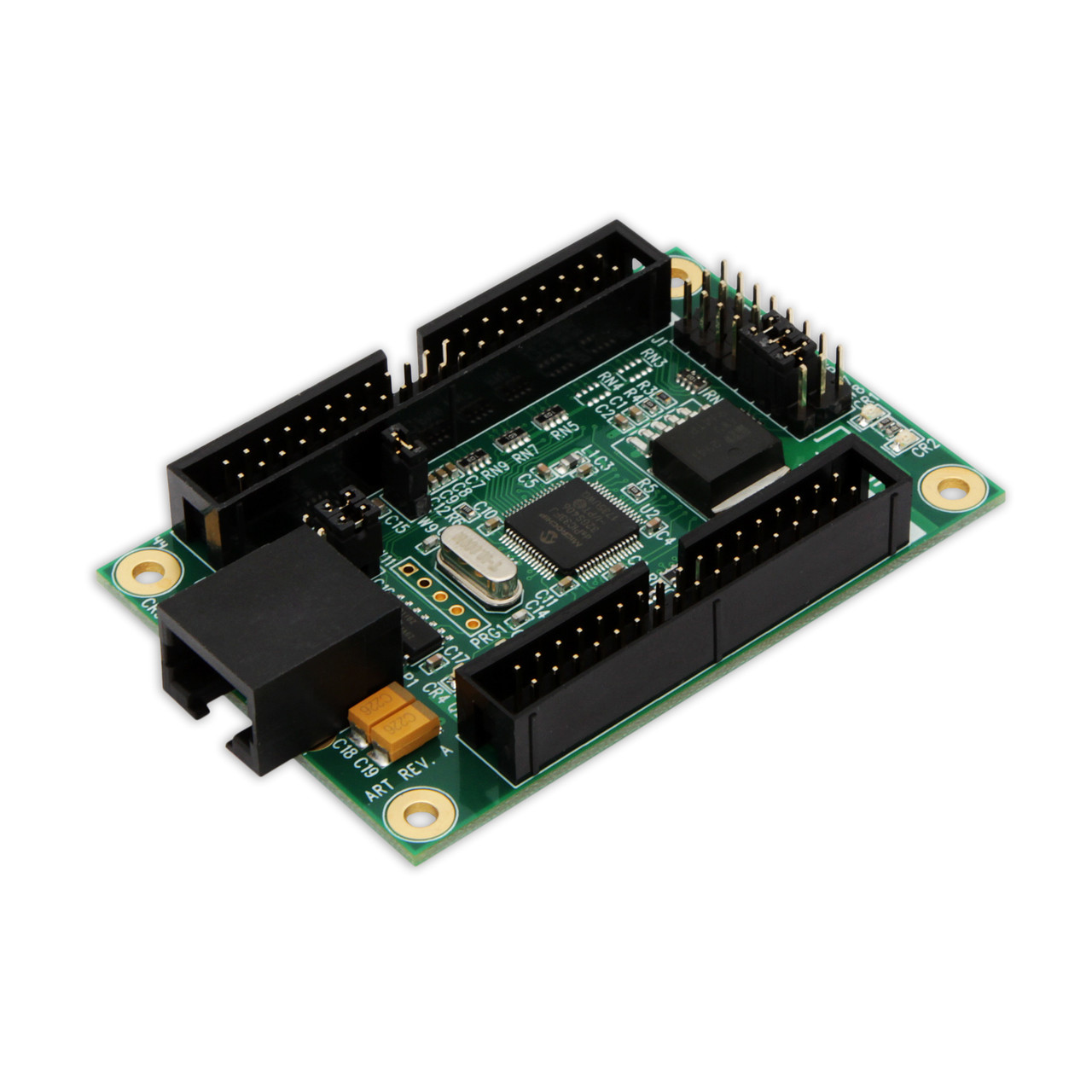

Контролер MESA 7I73

Опис
Характеристики
Специфікація
Інформація для замовлення
Контролер MESA 7I73

7I73 являє собою віддалений пульт керування в режимі реального часу або інтерфейс панелі керування. 7I73 використовує високошвидкісну лінію зв'язку RS-422 в режимі реального часу для зв'язку з хостом і може підтримувати частоту оновлення до 10 Кбайт за секунду, що дає змогу уникнути видимих затримок або нерівностей у роботі. 7I73 підтримує до 4 входів енкодера 50 кГц для MPG, 8 цифрових входів і 6 цифрових виходів і клавіатури до 64 клавіш. Якщо використовується менша клавіатура, стає доступним більше цифрових входів і виходів. Також передбачено до 8 аналогових входів від 0.0 до 3.3 В. 7I73 може керувати 4-рядковим 20-символьним РК-дисплеєм для локальних застосунків УЦІ. Для РК-дисплея передбачено програмне забезпечення контролю контрастності. 7I73 живиться від того ж кабелю CAT6, який забезпечує інтерфейс даних. Довжина кабелю може бути до 30 метрів. Інтерфейс RS-422 зі швидкістю 2,5 МБод сумісний з інтелектуальним послідовним інтерфейсом HostBot2s SSLBP.

7I73 є дочірньою платою керування



MESA 7I73 може контролювати:

  •  до 4 енкодерів

  •  до 8 аналогових входів

  • 16 дискретних вводів і 6 виводів (у разі використання 64 кнопкової клавіатури та LCD дисплея, або 24 введення і 22 виводів без них)

  • клавіатуру до 64 кнопок

  • LCD дисплей

Характеристики:


ТИП ХАРАКТЕРИСТИКИ МІНІМУМ МАКСИМ ЗАСТОСУВАННЯ
Живлення логічної частини 5 V 4.2 V 5.5 V -
Струм при 5 V - 150 mA Немає зовнішнього навантаження
Діапазон вхідної напруги 0 V 3.3 V Крім входів 8.15
Діапазон вхідної напруги 0 V 5.5 V Входи 8...15
Діапазон напруги аналогових входів 0 V 3.3 V Входи 0...7
Вихідний струм 0 4 mA 0.4 V VOL
Вихідний джерело струму 2 mA - 2.4 V VOH
Максимальна частота енкодера - 50  kHz
Діапазон температури -40°C +85°C Вологість 0-95% (без конденсації)

Габаритні розміри:

Розташування роз'ємів:

Докладну інформацію щодо налаштування контролера можна знайти за посиланнями:

store.mesanet.com

Прошивку для контролера 7I73 можна завантажити по посилання

Докладніше  інструкцію з експлуатації  дивіться на вкладці "Специфікації"

Комплект постачання
  • Контролер MESA 7I73 (1 шт.)
До цього контролера в нас можна придбати

Контролер MESA 6I25-SPКонтроллер MESA 6I25-SP, фото 2



Дивіться всі наші оголошення

Основні
Гарантійний термін3 міс
Країна виробникСША
СтанНовий
Вага0.032 кг
Інтерфейс для підключення зовнішніх пристроївRS422
Тип монтажуНа корпус
ВиробникMESA
Технічні характеристики
Кількість аналогових входів8
Швидкість передачі даних80 кбіт/сек
Мінімальна робоча температура-40 град.
Кількість дискретних виходів22
Максимальна робоча температура85 град.
Кількість дискретних входів24
Напруга5 В
Умови експлуатації
Максимальна вологість95 %
Максимальна температура зберігання85 град.
Мінімальна температура зберігання-40 град.
Габаритні розміри
Ширина51 мм
Довжина76 мм
Висота15.5 мм
