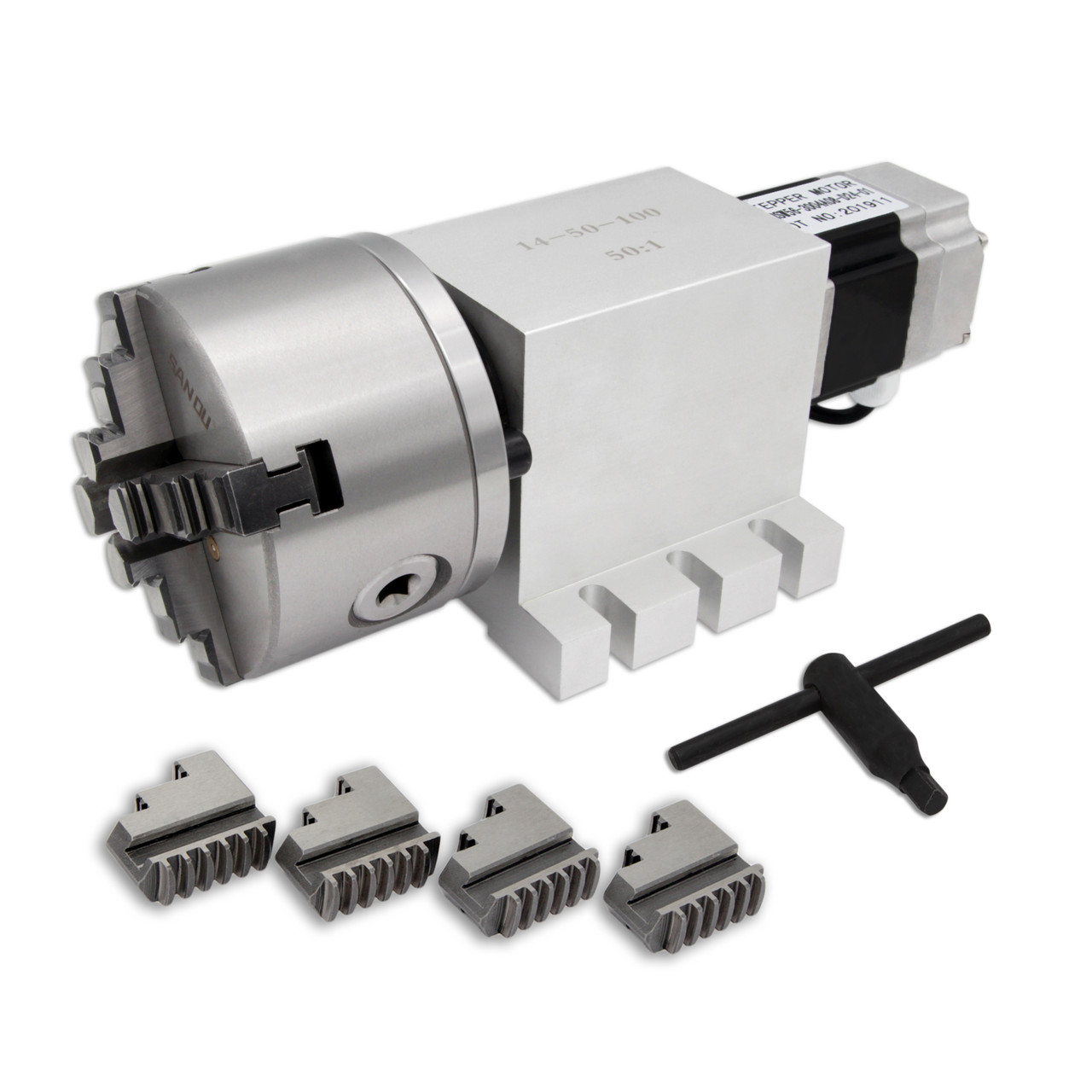

4-та поворотна вісь ПБ100-65 50:1, K12-100 на японському безлюфтовому гармонічному (хвильовому) редукторі, фото 1

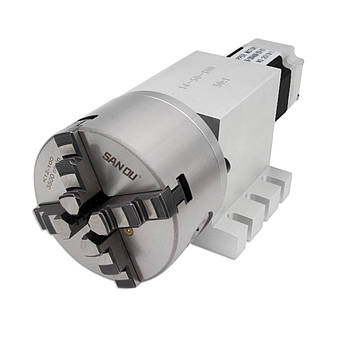

4-та поворотна вісь ПБ100-65 50:1, K12-100 на японському безлюфтовому гармонічному (хвильовому) редукторі, фото 2

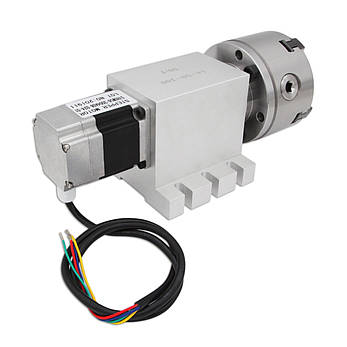

4-та поворотна вісь ПБ100-65 50:1, K12-100 на японському безлюфтовому гармонічному (хвильовому) редукторі, фото 3

4-та поворотна вісь ПБ100-65 50:1, K12-100 на японському безлюфтовому гармонічному (хвильовому) редукторі

Опис
Характеристики
Інформація для замовлення
4-та поворотна вісь для верстата ЧПК ПБ100-65 50:1 на японському безлюфтовому гармонічному (хвильовому) редукторі

Поворотна вісь для верстата з ЧПК є механізмом, який дає виконати якісне та точне оброблення заготовок в автономному режимі. Частіше всього агрегат використовується для роботи з деревом, але може обробляти й інші матеріали.

Ця поворотна вісь обладнана хвильовим редуктором (обладнується дуже малим люфтом і високою жорсткістю на обертання), сталевим 4-кулачковим токарним патроном (серія К12-100 мм) і двигуном (57HSW56-3004A08-D24-01).



Технічні характеристики:

Тип редуктора: гармонійний

Редукція: 50:1

Патрон: K12-100 мм, 4-кулачковий

Максимальна кількість обертів патрона: 3500 об/хв

Висота центру: 65 мм

Загальна висота поворотної осі: 100 мм

Двигун: 57HSW56-3004A08-D24-01 (двофазний)

Фланець: 57 (NEAMA 23)

Струм двигуна: 3.0 А

Момент: 12 кгс*см

Вага: 6.5 кг

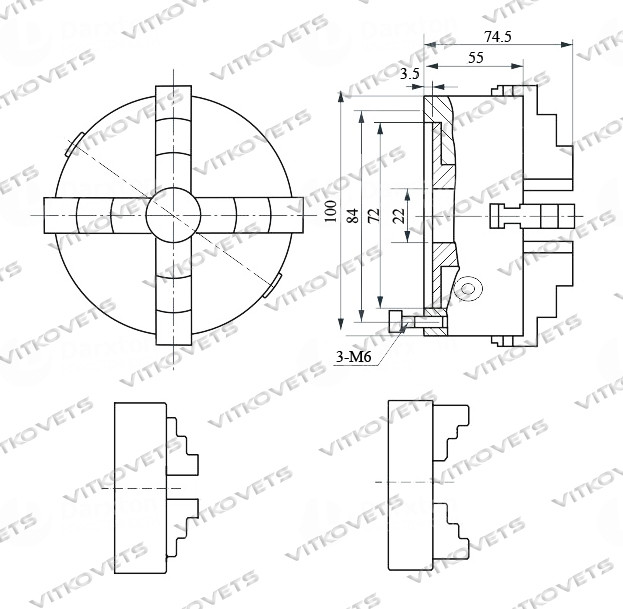

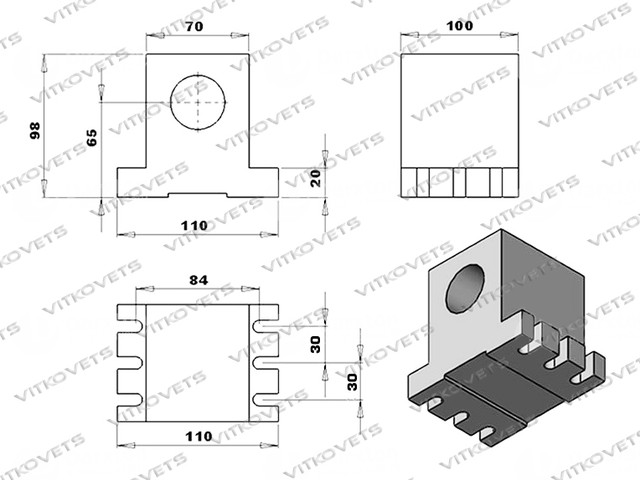

Габаритні розміри:




Схема під'єднання:

Хвилясті (гармонічні) редуктори багато виробників називають "безлюфтовими". Попри те, що це не так, люфт хвильового редуктора дійсно дуже малий (як мінімум у кілька разів менший, ніж у планетарних).



Комплект постачання:

- 4-та поворотна вісь ПБ100-65 50:1

- Зворотні кулачки (3 шт.)

- Ключ

До цієї поворотної осі в нас можна придбати:

Задня бабка, висота 65 мм, конусЗадняя бабка, высота 65 мм, конус, фото 1

Цифровий драйвер крокового двигуна DM556D 5,6АЦифровой драйвер шагового двигателя DM556D 5,6А, фото 1



Дивіться всі наші оголошення, у нас є:

Основні
Кількість в упаковці1 шт.
СтанНовий
Вага6500 г
Тип редукторагармонічний
Двигун57HSW56-3004A08-D24-01
ПатронK12-100 мм, 4-х кулачковий
Загальна висота поворотної осі100 мм
Струм двигуна3.0 А
Редукція50:1
Висота центру65 мм
Фланець57 (NEAMA 23)
Момент12 кгс*см
Максимальна кількість обертів патрона3500 об/хв
