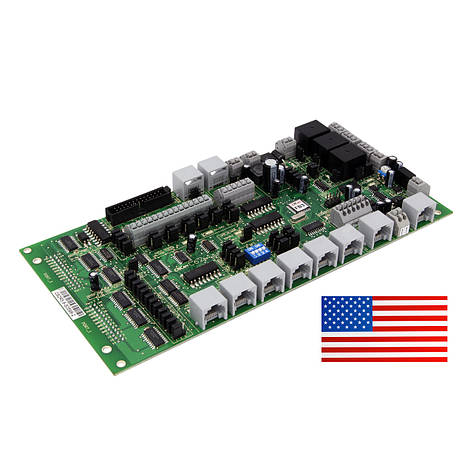

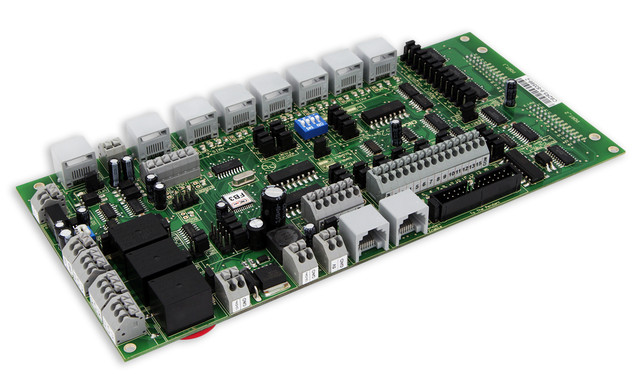

C62 Rev5.6 - багатофункціональна двопортова плата розширення, яка використовується для створення на основі контролера Smooth Stepper або інших сумісних контролерів верстатів із числовим програмним керуванням, 3D принтерів, гравіювальною, фрезерною, плазмовою машиною т.п. Під'єднання плати до контролера Smooth Stepper відбувається безпосередньо, через 2 порти IDC-26.

Особливості:

• Під'єднується безпосередньо до контролера руху або через перехідник на паралельні порти

• Сумісний зі стандартом IEEE 1284

• Вбудоване керування швидкістю на основі ШІМ

• Два вбудовані електромеханічні реле з положеннями NO і NC для керування шпинделем

• Роз'єм RJ45 для зручного під'єднання частотно-регульованого привода (VFD)

• Контролює функцію E-Stop і сигнал несправності від драйвера

• Контролює сигнал тривоги VFD

• Можна під'єднувати та вимикати диски

• Електромеханічне реле з положеннями NO і NC загального призначення (порт_2 16 або 17 вибирається перемичкою)

• Мікроконтролер на базі SCHP

• Роз'єми RJ45 для під'єднання осей

• Опція — ізольовані входи

• Клеми живлення (12 V DC / 24 V DC)

• Виходи можуть бути з відкритим колектором 500 mA або +5 V DC при 24 mA транзисторно-транзисторній логіці

• Світлодіоди стану на всіх входах і виході

• Працює безпосередньо з багатьма обладнанням і програмним забезпеченням ЧПК

• 18 входів і 16 виходів на 2 порти

• Тип під'єднуваного датчика NPN або PNP (залежно від схеми під'єднання (дивіться інструкцію у вкладці "специфікації"))

 ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Країна-виробник: США

Виробник: CNC4PC

Модель: C62 Rev5.6

Технічні характеристики оптоізольованого цифрового входу TTL:

Номери входу: 18

Діапазон напруги в робочому стані: 2 - 5 V DC

Максимальна напруга у вимкненому стані: 0.8 V

Стандартна затримка сигналу: 2.8 uS

Технічні характеристики цифрового виходу TTL:

Номери виходу: 16

Максимальна вихідна напруга: (напруга живлення 5 V) + 0.5 V

Вихідний струм: 24 mA

Максимальна напруга у вимкненому стані: 0.44 V

Максимальна підтримувана частота: 4 M

Стандартна затримка сигналу: 10 nS

Час переходу у високоімпедансний стан: 120 mS

Технічні характеристики оптоізольованого цифрового входу:

Номери виходу: 18

Діапазон напруги в робочому стані: 5 - 24 V DC

Стандартна затримка сигналу: ≤500 uS

Технічні характеристики відритого колектора:

Номери виходу: 16

Максимальна підтримувана вихідна напруга: 30V DC

Стандартний вихідний струм (виходи DIR і STEP): 30 mA

Типовий вихідний струм (виводи загального призначення): 500 mA

Максимальна підтримувана частота: 250 kHz

Стандартна затримка сигналу: ≤8 nS

• Плата розширення C62 Rev5.6 (1 шт.)
