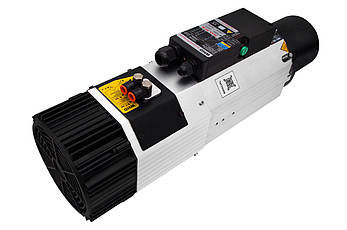

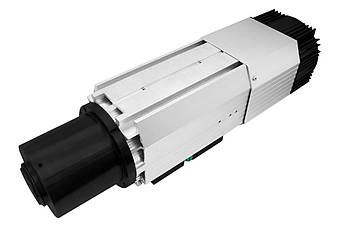

Шпиндель з автоматичною зміною інструменту STL70-24Z-9.0 L, 9.0 kW, 380 V (повітряне охолодження)

Опис
Характеристики
Специфікація
Інформація для замовлення

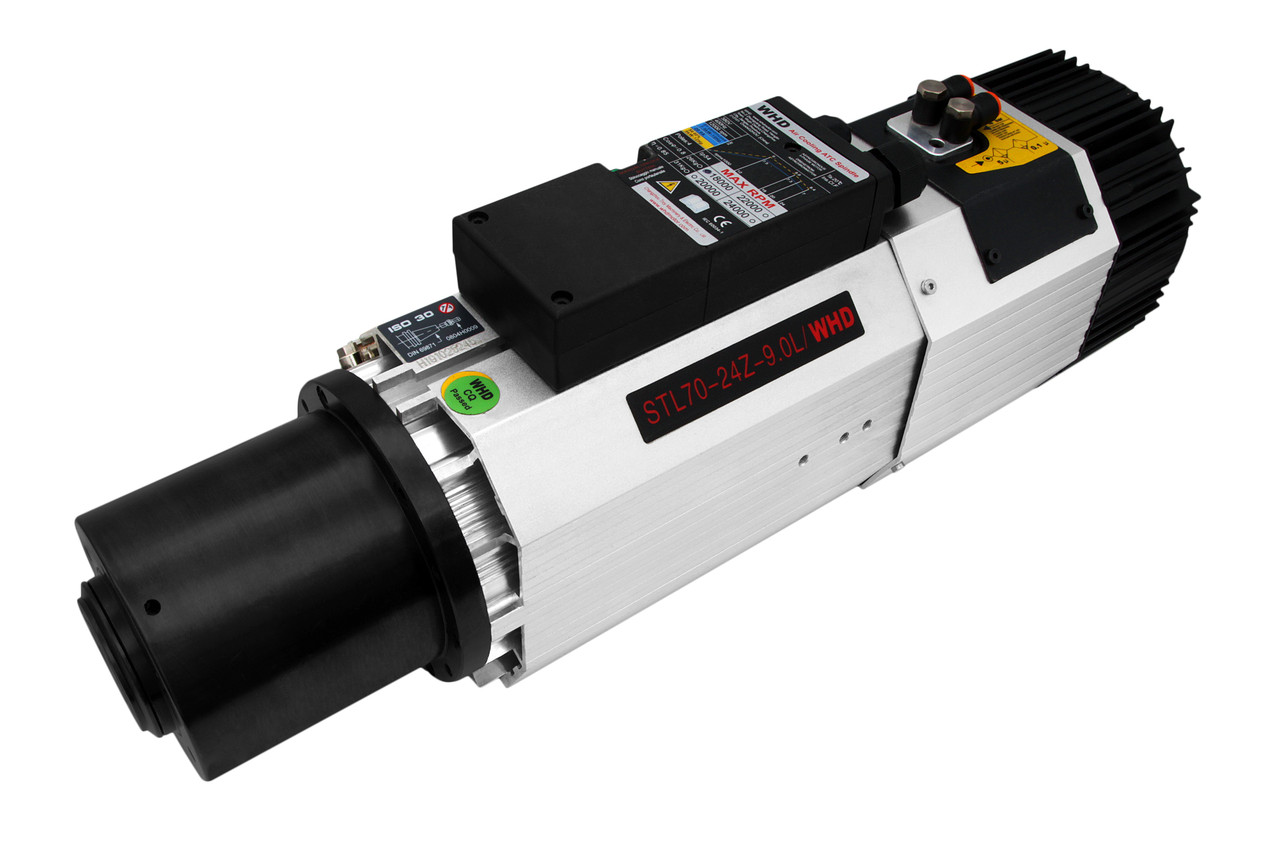

Шпиндель STL70-24Z-9.0 L

STL70-24Z-9.0 L - високошвидкісний шпиндель повітряного охолодження з автоматичною зміною інструменту, який використовується для автоматизованої обробки дерева, пластику та м'яких металів (алюміній, мідь, срібло і т. д.). Автозаміна інструменту істотно спрощує процес виготовлення складних деталей, де необхідно, або просто зручно, використання кількох інструментів (на корпусі передбачена кнопка ручного зміни інструменту). Також шпіндель даної серії забезпечує обертання в таких діапазонах швидкостей, які передбачаються режимами різання. Причому з тією потужністю, яка потрібна для підтримки цих режимів. Модель STL70-24Z-9.0 L відрізняється високою точністю складання і балансування, що забезпечує мінімальне биття на валу. Такі особливості дозволяють шпинделю якісно працювати з тонким і довгим інструментом. Надійність шпинделя забезпечується високою якістю підшипникових вузлів. У передній частині шпинделя є конусні отвори - інструментальний конус. Саме з його допомогою здійснюється надійне кріплення цангового патрона ISO30 з закріпленої у ньому фрезою. Охолодження шпинделя здійснюється за рахунок вентилятора. Це дозволяє істотно спростити роботу з ним в порівнянні з шпинделями, які мають рідинне охолодження, так як не потрібно помпи і трубок підведення/відведення рідини. Додатково до шпинделя підводяться 2 трубки з подачею повітря: для зміни інструменту та очищення конуса. Управління здійснюється за допомогою перетворювача частоти.

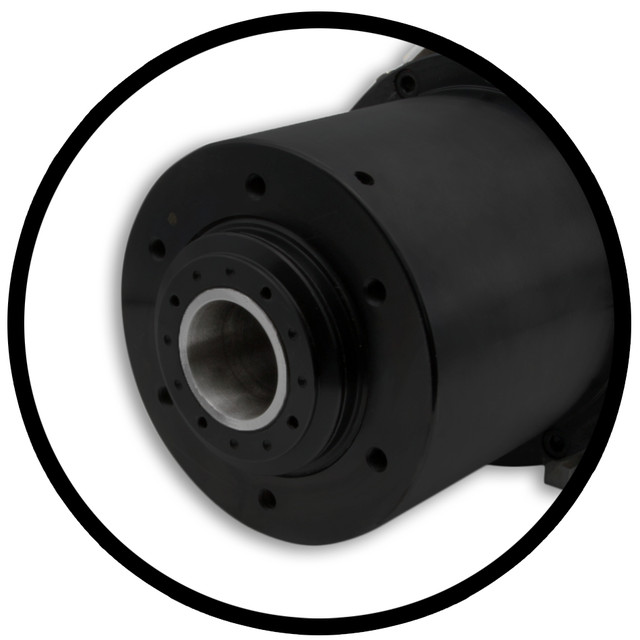

Головка шпинделя
                 Конус патрона ISO30

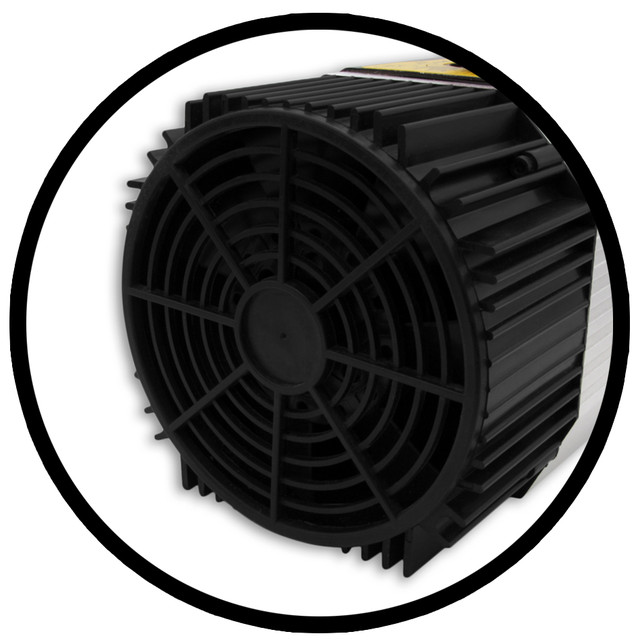

Вентилятор

Охолодження за рахунок крильчатки

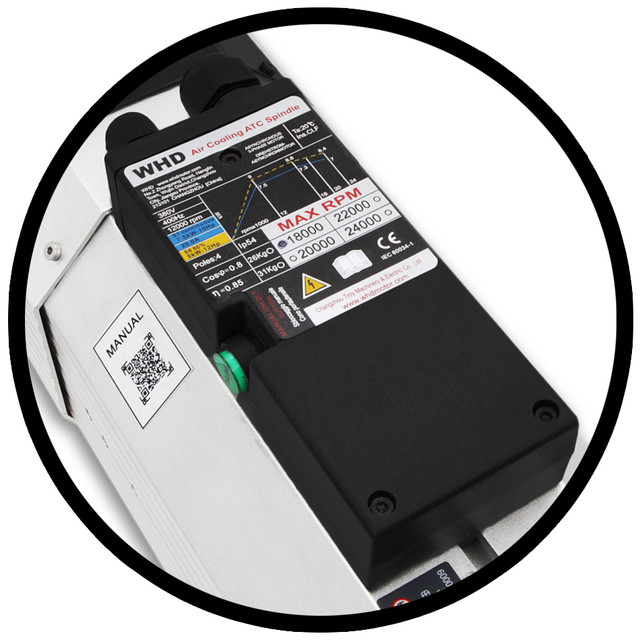

Розподільна коробка

На корпусі встановлена кнопка ручної зміни інструмента

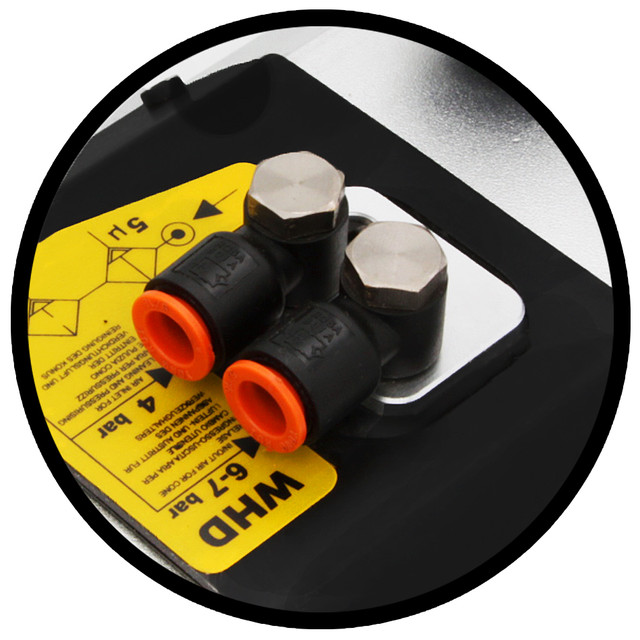

Фітинги

Подача повітря для зміни інструменту та очищення конуса

Примітка: Новий шпиндель або шпиндель, який не використовується протягом тривалого часу необхідно запускати повільно. Спочатку запускати шпиндель протягом пів години, на 25% від максимальної швидкості, а потім збільшити на 15 хвилин до 50% від максимальної швидкості. І тільки потім збільшити швидкість до максимальної. Під час всього робочого процесу необхідно перевіряти температуру шпинделя, якщо шпиндель буде ставати гарячим - зупиніть роботу.



ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Виробник: Changzhou Troy Machinery & Electric Co., Ltd.

Модель: STL70-24Z-9.0 L

Зміна інструменту: автоматична

Тип охолодження: повітряне

Форма корпусу: прямокутна

Конус: ISO30

Кількість фаз: 3

Число полюсів: 4

Напруга: 380 В

Струм: 20

Номінальна потужність: 7.5 кВт

Пікова потужність: 9 кВт

Коефіцієнт потужності (cos φ): 0.8

Частота: 400 Гц

Крутний момент: 7.2 Нм

Номінальна швидкість обертання: 12000 об/хв

Максимальна швидкість обертання: 18000 об/хв

Клас ізоляції: F

Ступінь захисту: IP54

Підшипники: 2х7008С Р4, 2х7006З Р4

Необхідний тиск повітря для зміни інструменту: 6-7 бар

Необхідний тиск повітря для очищення конуса: 4 бар

Діаметр трубок стисненого повітря: 8 мм

Биття: 0.002 мм

Вага: 29.7 кг

СХЕМУ ПІДКЛЮЧЕННЯ ШПИНДЕЛЯ ДИВІТЬСЯ У ВКЛАДЦІ "СПЕЦИФІКАЦІЇ"

Важливо!!!

  • Перш ніж під'єднати шпиндель до частотника, необхідно провести настройку інвертора. В іншому випадку є ризик виходу з ладу обох комплектуючих (для того, щоб згорів шпиндель, достатньо 30 сек.).



  • Мінімальна рекомендована швидкість обертання шпинделя становить 8000-10000 об/хв. Використання більш низьких швидкостей може привести до перегріву шпинделя і як наслідок його вихід з ладу. Температура підшипникової опори не повинна перевищувати 65-66°С.
Комплект постачання
  • Шпиндель з автоматичною зміною інструменту STL70-24Z-9.0 L (1 шт.)

До цього шпинделю у нас можна придбати

Інвертор GT-011G-4, 11KW 25A 380VІнвертор GT-011G-4, 11KW 25A 380V, фото 2

Щітка - насадка на шпиндель з автоматичною зміною інструменту серії STL (комплект)Щітка - насадка на шпиндель з автоматичною зміною інструменту серії GDL (комплект), фото 2

Датчик висоти інструменту BEL-20B-NCДатчик висоти інструменту BEL-20B-NC, фото 2

Тримач цангового патрона ISO30Тримач цангового патрона ISO30, фото 2

Комплект радіально-упорних дуплексних підшипників H7006C 2RZ P4 DTAКомплект радіально-упорних дуплексних підшипників H7006C 2RZ P4 DTA, фото 2

Комплект радіально-упорних дуплексних підшипників H7008C 2RZ P4 DTAКомплект радіально-упорних дуплексних підшипників H7008C 2RZ P4 DTA, фото 2

Одинарна шарнірна трубка з краном для подачі СОЖОдинарна шарнірна трубка з краном для подачі СОЖ, фото 2



Дивіться всі наші оголошення



Основні
Країна виробникКитай
СтанНовий
Струм20 А
Ступінь захистуIP54
Номінальна потужність7.5 кВт
Биття0.002 мм
Кількість фаз3
МодельSTL70-24Z-9.0 L
КонусISO30
Тип охолодженняповітряне
Вага29.7 кг
Зміна інструментуавтоматична
Форма корпусупрямокутна
Напруга380 В
Максимальна швидкість обертання18000 об/хв
Число полюсів4
Клас ізоляціїF
Коефіцієнт потужності (cos φ)0.8
Підшипники2х7008С Р4, 2х7006С Р4
Пікова потужність9 кВт
Необхідний тиск повітря для очищення конуса4 бар
Діаметр трубок стисненого повітря8 мм
Частота400 Гц
Крутний момент7.2 Нм
Номінальна швидкість обертання12000 об/хв
Необхідний тиск повітря для зміни інструмента6-7 бар
Габаритні розміри
Ширина144 мм
Висота182.5 мм
Користувальницькі характеристики
Кількість в упаковці1 шт.
Обробка матеріалуАлюміній, Дерево, Ламінат, ЛДСП, МДФ, Мідь, М'яка деревина, Пластик, Тверда деревина, Фанера, Кольоровий метал
Потужність (Вт)9000
Корпусквадратний
Вхідна напруга (В)380
