Контролер MESA 7I71

Опис
Характеристики
Специфікація
Інформація для замовлення

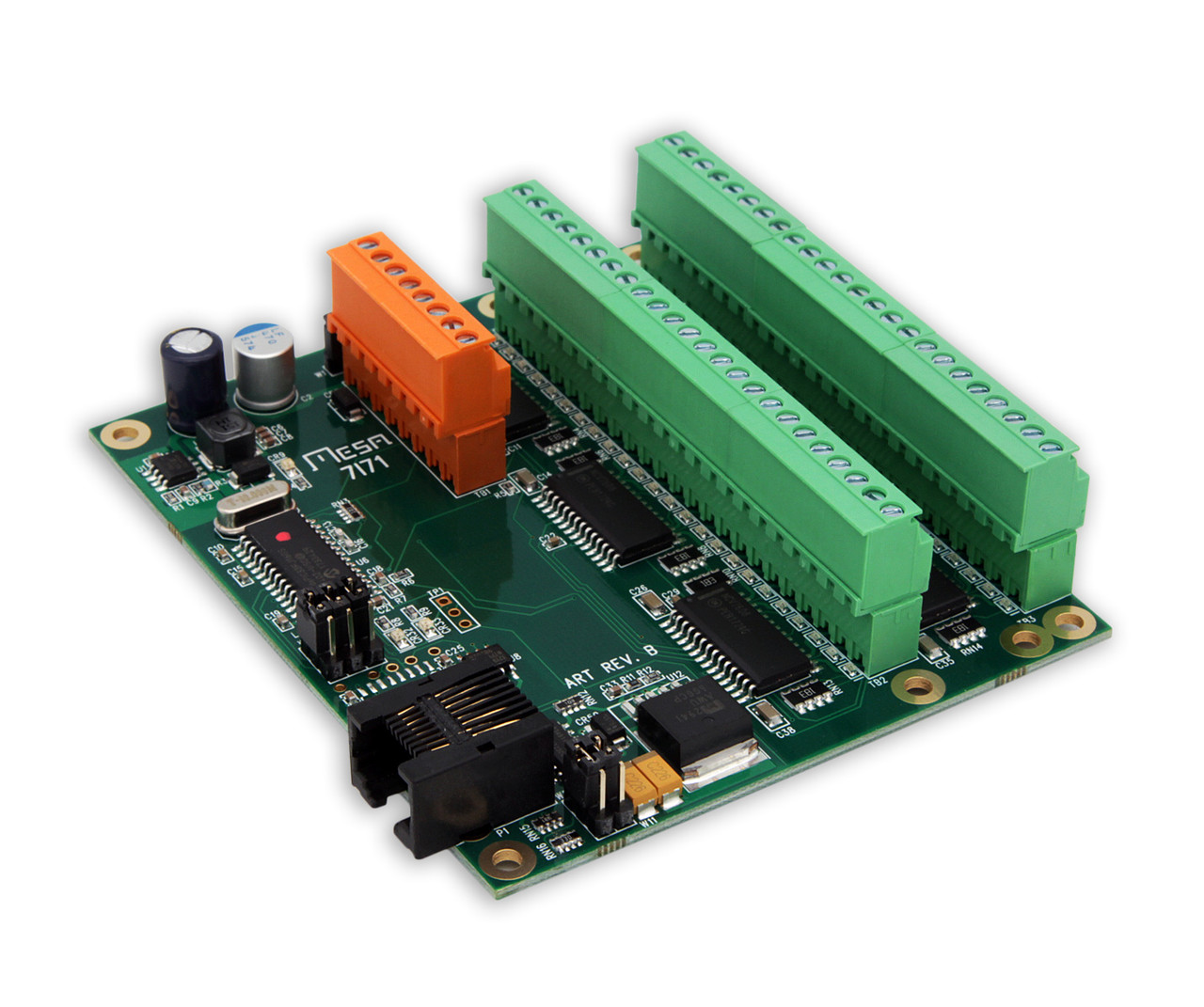

Контролер MESA 7I71

 7I71 являє собою віддалену ізольовану плату з 48 виходами. 48 виходів харчуються джерелами живлення 5-28 В постійного струму (звичайні + польові) з максимальним струмом 300 мА. Всі виходи мають світлодіодні індикатори стану. Виходи мають захист від короткого замикання, від перевантаження і термічне відключення мікросхеми драйвера. Виходи 7I71 підходять для управління реле, контакторами, соленоїдами та іншими індуктивними або резистивними навантаженнями середньої потужності. Виходи та польова потужність гальванічно розв'язані від лінії зв'язку. Інтерфейс RS-422 зі швидкістю 2,5 МБод сумісний з інтелектуальним послідовним інтерфейсом HostBot2 SSLBP, який може підтримувати до 32 карт 7I71 для отримання в цілому 1536 виходів з частотою оновлення в реальному часі до 10 кГц. Різьбові гвинтові клеми 3,5 мм використовуються для всіх ізольованих входів / виходів.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Модель: 7I71

Кількість виходів: 48

Інтерфейс підключення: RS-422

Напруга живлення: 5~28 VDC

Наявність світлодіодних індикаторів на виходах: присутні

Габаритні розміри: 101.5х86х25.5 мм

Вага: 101 г

ТИП ХАРАКТЕРИСТИКИ МІНІМУМ МАКСИМУМ ПРИМІТКА
ЛОГІЧНЕ ПОСТАВЛЕННЯ НАПРУГИ 5V 3.9 VDC 6 VDC З серійного
СТРУМ ПРИ 5V - 30 mA -
VIN (ЛОГІЧНА СИЛА) 8 VDC 32 VDC -
СПОЖИВАННЯ ПОТУЖНОСТІ VIN - 1 W Станд. 600 mW
ПОЛЬОВА СИЛА 5 VDC 28 VDC -
ВИХІДНИЙ СТРУМ - 350 mA На виході
(РЕЗИСТИВНІ ТА ІНДУКТИВНІ НАВАНТАЖЕННЯ ІЗ ЗВОРОТНИМ ДІОДОМ)
ВИХІДНИЙ СТРУМ - 60 mA На виході
(ІНДУКТИВНІ НАВАНТАЖЕННЯ БЕЗ ДІОДА)
СТРУМ ЧІПА ДРАЙВЕРА - 1.4 А На чіпі
РОБОЧА ТЕМПЕРАТУРА -40°С +85°С -

Габаритні розміри:

Розташування роз'ємів:

Щоб скористатися всіма перевагами контролера MESA 7I71, необхідно встановити актуальну версію прошивки.

Прошивка для контролера MESA 7I71 - завантажити

Додаткова інформація за MESA 7I71 - дивитися



Більш докладну інструкцію по експлуатації дивіться у вкладці "Специфікації"

Комплект постачання

- Контролер MESA 7I71 (1 шт.)



До цього контролера у нас можна придбати

Контролери MESA Контролер MESA 7I76, фото 2



Дивіться всі наші оголошення:

Основні
Інтерфейс підключенняRS-422
Тип комплектуючогоконтролер
Вага101 г
Станнове
Кількість в упаковці1 шт.
Модель7I71
Напруги живлення5~28 VDC
Габаритні розміри101.5х86х25.5 мм
Кількість виходів48
Наявність світлодіодних індикаторів на виходахприсутні
