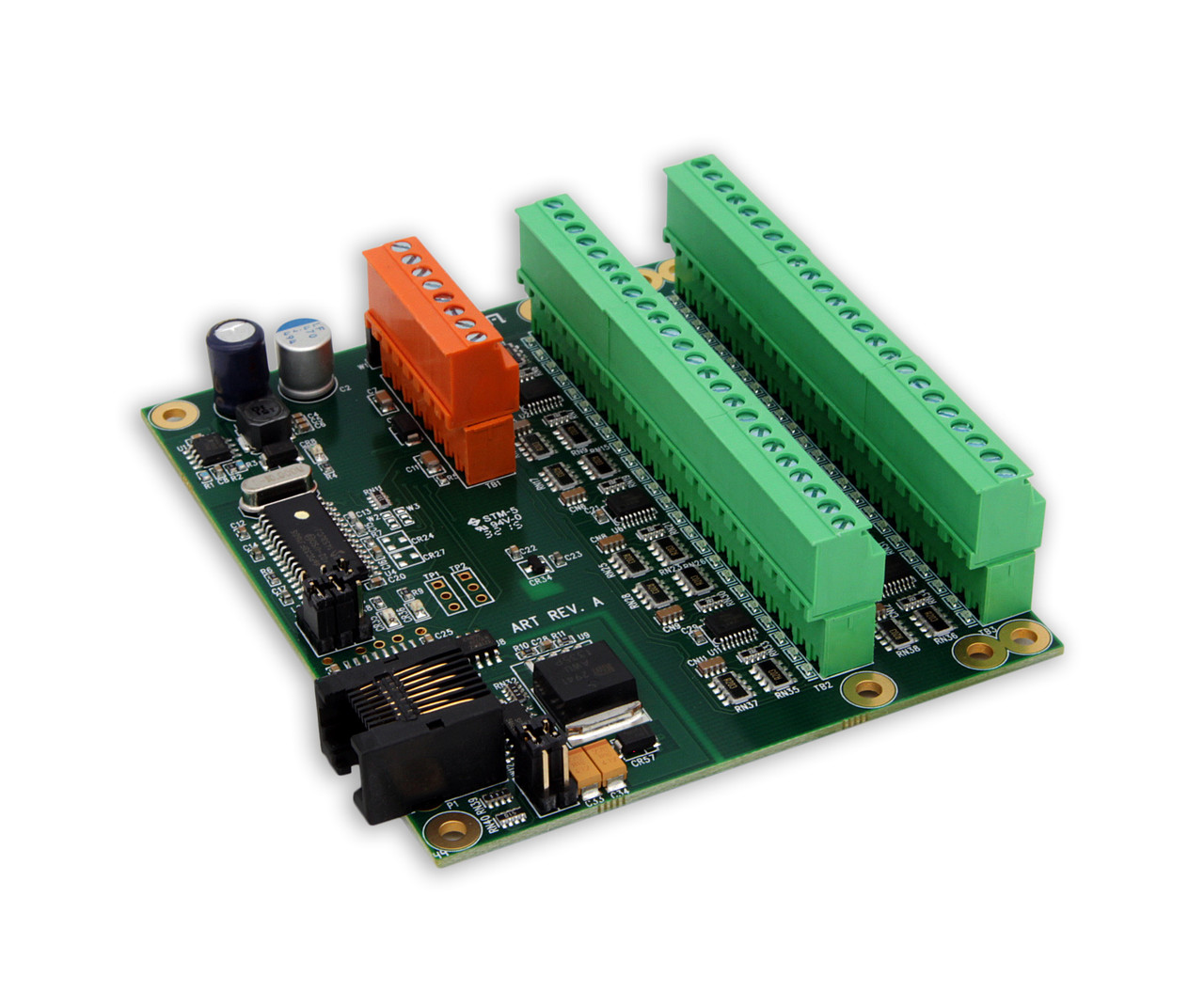

Контролер MESA 7I70
7I70 - це дистанційно ізольована 48 вхідна карта. Входи 7I70 сприймають позитивні вхідні сигнали щодо загального заземлення. Вхідний імпеданс становить 10 кОм, а вхідна напруга може змінюватися від 5 до 32 В постійного струму. Всі входи мають світлодіодні індикатори стану. Заземлення загального поля введення гальванічно розв'язане від лінії зв'язку. 7I70 використовує польове харчування від 5 до 32 В постійного струму і встановлює граничне значення за замовчуванням на вході в 50% від напруги польового джерела живлення з гістерезисом 10% для захисту від перешкод. Входи можуть бути запрограмовані на інші пороги, і при бажанні може бути додана фільтрація. У доповнення до можливості зчитувати цифровий стан включення / вимикання кожного входу, всі вхідні напруги висновків зчитуються з роздільною здатністю 8 біт. Інтерфейс RS-422-на 2. 5 МБод сумісний з інтелектуальним послідовним інтерфейсом HostMot2 SSLBP, який може підтримувати до 32 карт 7I70, забезпечуючи в цілому 1536 входів з частотою оновлення в реальному часі до 10 кГц. Різьбові гвинтові клеми 3,5 мм використовуються для всіх ізольованих входів / виходів.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Модель: 7I70
Кількість входів: 48
Інтерфейс підключення: RS-422
Напруги живлення: 5~35 VDC
Вхідний імпеданс: 10 кОм
Наявність світлодіодних індикаторів на входах: присутні
Габаритні розміри: 101.5х86х25.5 мм
Вага: 98.45 г
| ТИП ХАРАКТЕРИСТИКИ | МІНІМУМ | МАКСИМУМ | ПРИМІТКА |
| ЛОГІЧНЕ ПОСТАВЛЕННЯ НАПРУГИ 5V | 3.9 VDC | 6 VDC | З серійного |
| СТРУМ ПРИ 5V | - | 30 mA | - |
| VIN (ЛОГІЧНА СИЛА) | 8 VDC | 32 VDC | - |
| СПОЖИВАННЯ ПОТУЖНОСТІ VIN | - | 1 W | Станд. 600 mW |
| ПОЛЬОВА СИЛА | 5 VDC | 32 VDC | - |
| ДІАПАЗОН ВХІДНОЇ НАПРУГИ | 0 V | 36.3 V | - |
| ПЕРЕХІДНА ВХІДНА НАПРУГА | - | 75 V | Макс. З 1 |
| ВХІДНИЙ ОПІР | 10.5 K | 11.5 K | - |
| РОБОЧА ТЕМПЕРАТУРА | -40°С | +85°С | - |

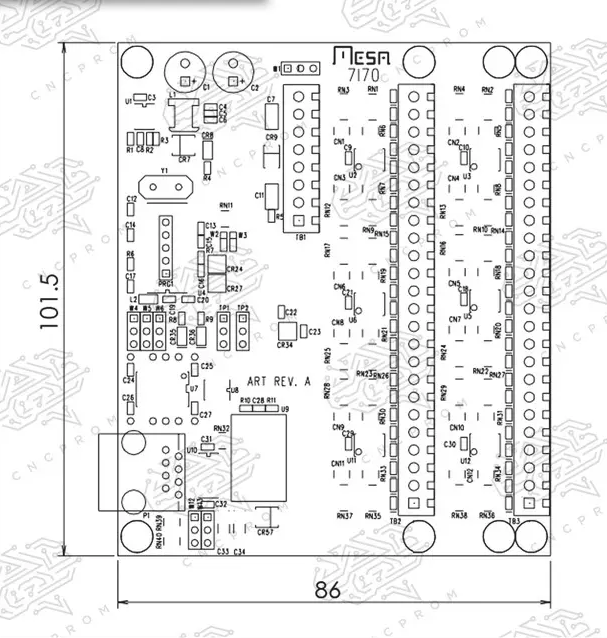

Габаритні розміри:

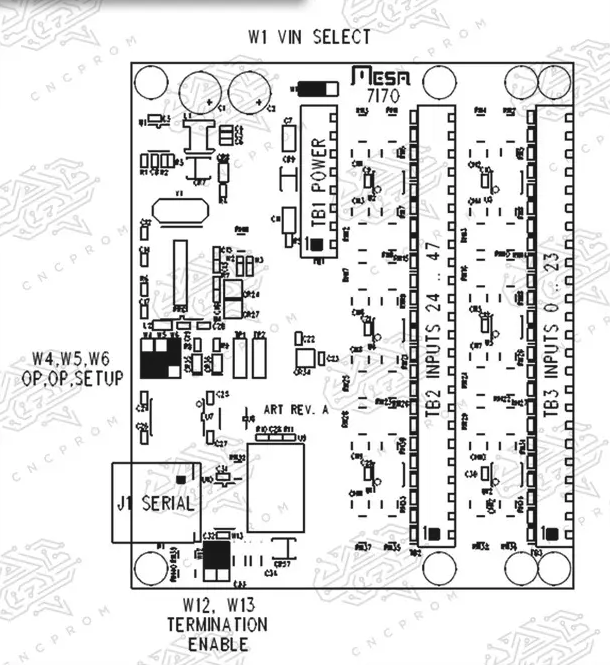

Розташування роз'ємів:
Щоб скористатися всіма перевагами контролера MESA 7I70, необхідно встановити актуальну версію прошивки.
Прошивка для контролера MESA 7I70 - завантажити
Додаткова інформація за MESA 7I70 - дивитися
tech@mesanet.com
Важливо!
Виробник залишає за собою право вносити зміни в конструкцію виробу, які не погіршують його якість, без попереднього повідомлення покупця
Зовнішній вигляд товару може трохи відрізнятися від фотографій на сайті. Розбіжність зовнішнього вигляду не є показником неналежної якості пристрою.
Інформація на сайті є актуальною на момент її опублікування!
Більш докладну інструкцію по експлуатації дивіться у вкладці "Специфікації"
- Контролер MESA 7I70 (1 шт.)
