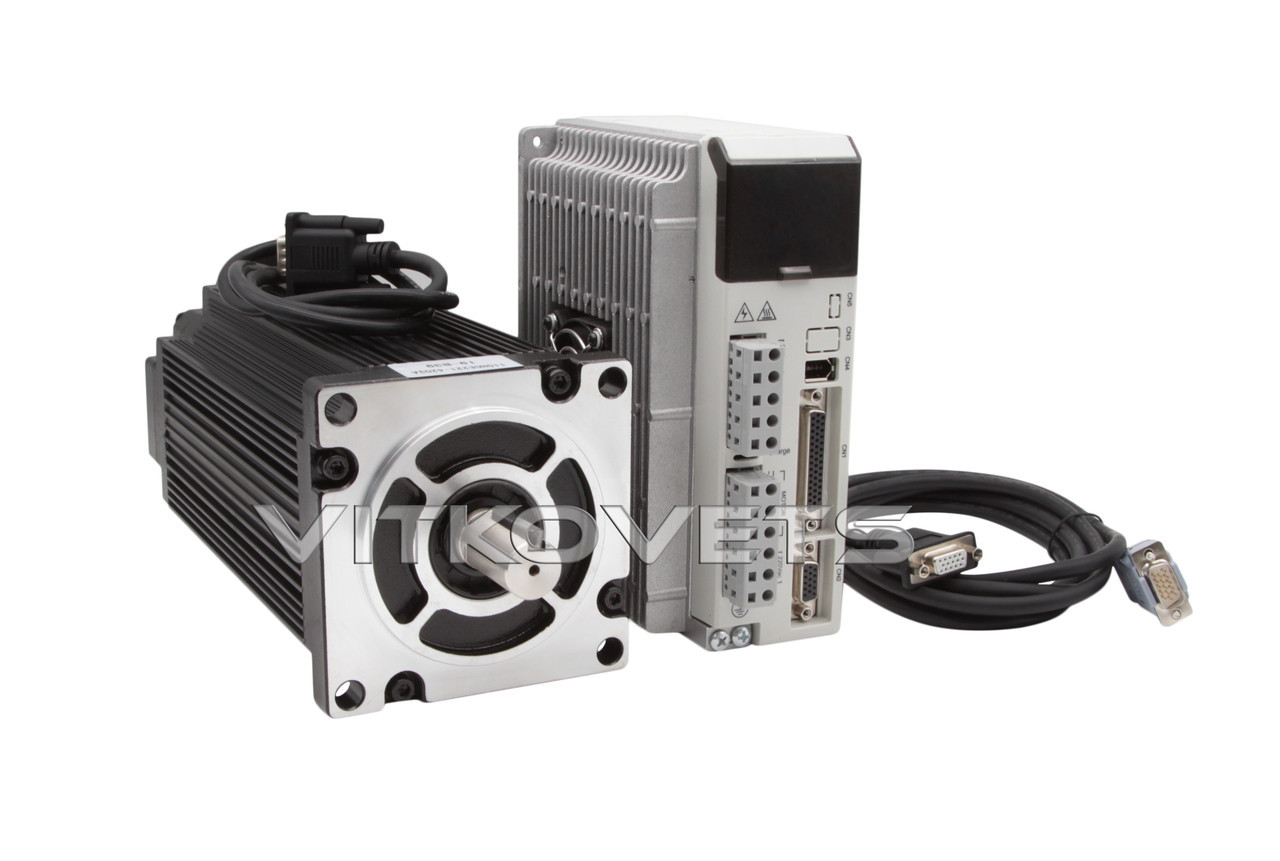

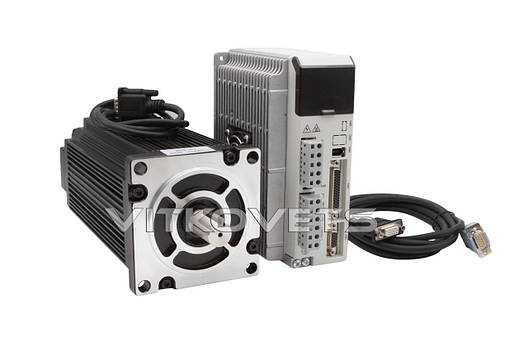

3-х фазний КД з енкодером, NEMA42 110HCE221-4203A19-B39 з гібридним серводрайвером 3HSS2260, 20 Nm

Кроковий двигун з енкодером NEMA42 110HCE221-4203A19-B39 і серводрайвер 3HSS2260 працюють як замкнута система. Дана збірка забезпечує високу точність роботи, плавність, низьку вібрацію, а так само запобігає пропуск кроків двигуном.
Кроковий двигун з енкодером, замкнутого типу NEMA42 110HCE221-4203A19-B39
110HCE221-4203A19-B39 - 3-х фазний двигун з енкодером, який забезпечує високу точність і плавність роботи з дуже низьким рівнем шуму і нагрівання. Головними перевагами мотора є: швидка реакція на команди і здійснення приросту моменту до 30% на високих швидкостях. Так як дана модель працює без втрати кроків у порівнянні з звичайними кроковими двигунами, він ідеально підходить для використання механізмів з ремінним приводом механізмів низької жорсткості. Максимально ефективну роботу двигуна забезпечує гібридний серводрайвер з підтримкою енкодера 3HSS2260. Двигун також можна підключати до звичайного драйверу, без підключення енкодера, в цьому випадку він буде працювати без точного контролю положення ротора.
Застосування: верстати з ЧПК (ЧПУ), лазерна різка, маркувальні машини, промислові швейні машини, монтажне обладнання і так далі.
Технічні характеристики:
Модель: 110HCE221-4203A19-B39
Кількість фаз: 3
Напруга: 80~220 V
Споживаний струм: 4.2 А
Момент утримання: 20 N. m
Кут кроку: 1.2° ±5%
Опір ізоляції: 1.88 Ω ±10%
Клас ізоляції: F
Індуктивність: 18 mH ±20%
Дозвіл енкодера: 1000 PPR
Робочий діапазон температур: -20°С...+65°С
Фланець: NEMA42
Діаметр валу: 19 mm
Шпонка: 6 mm
Вага: 11.1 кг

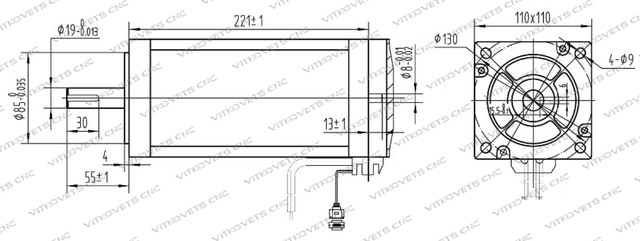

Габаритні розміри двигуна:

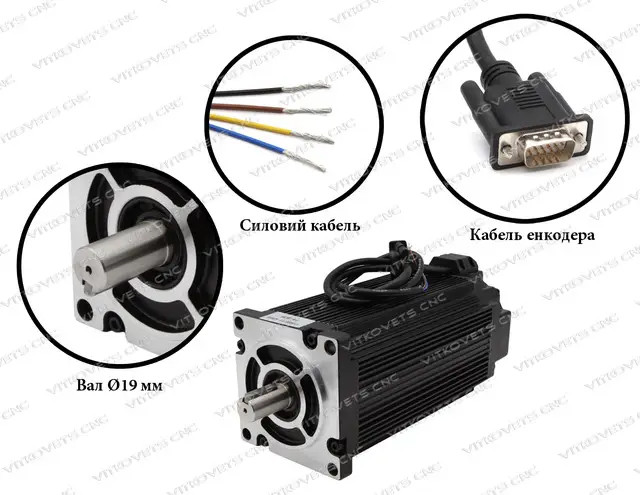

Кабель - менеджмент двигуна:
Гібридний серводрайвер 3HSS2260
3HSS2260 - драйвер 3-х фазного крокового двигуна з підтримкою зворотного зв'язку, заснований на удосконаленій мікросхемі управління двигуном 32-розрядного цифрового сигнального процесора і векторної технології управління зі зворотним зв'язком. Даний пристрій забезпечує стабільну та плавну роботу двигуна без пропуску кроків. Технологія управління струмом на основі навантаження, якою оснащений драйвер, знижує температуру двигуна і продовжує термін його служби. 3HSS2260 підтримує захист від перевищення напруги живлення, надмірного струму фаз і перевищення неузгодженості.
Головні особливості: підтримка зворотного зв'язку по положенню вала; відсутність пропуску кроків; висока плавність ходу двигуна; високий ККД двигуна при малому нагріванні; 6-ти символьний екран, живлення від мережі 220 V; наявність радіатора.
Застосування: верстати з ЧПК (ЧПУ), лазерна різка, маркувальні машини, промислові швейні машини, монтажне обладнання і так далі.
Технічні характеристики:
Модель: 3HSS2260
Вхідна напруга: 220 V AC
Вхідна частота: 50/60 Hz
Вхідний струм логічної частини: 7~20 мА
Вихідна напруга: 0~220 V
Піковий вихідний струм: 6 А (струм змінюється разом з навантаженням)
Частота імпульсів: 0~200 kHz
Опір ізоляції: ≥500 MΩ
Мікрокрок: 400-60000 імпульсів/про
Робоча температура: 0°С...+50°С
Температура зберігання: -20°С...+65°С
Вага: 1.5 кг
Габаритні розміри драйвера:

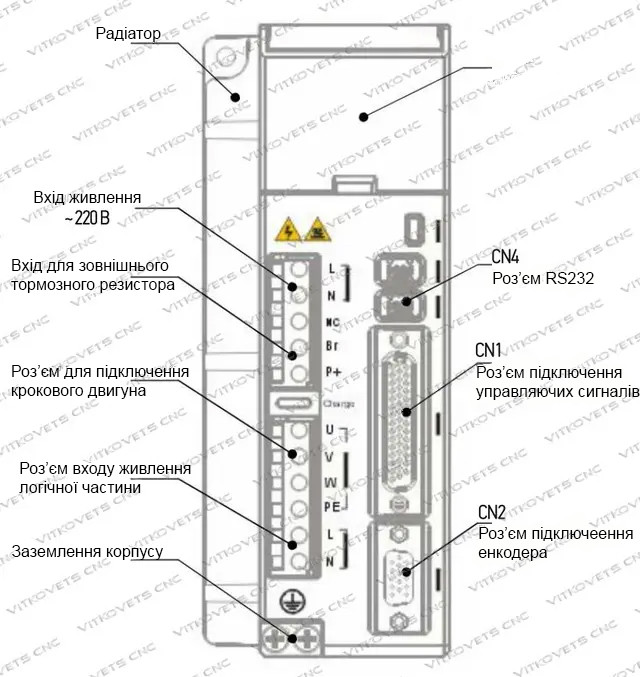

Роз'єми і контакти:
Більш докладну інструкцію по експлуатації дивіться в розділі "Специфікація"

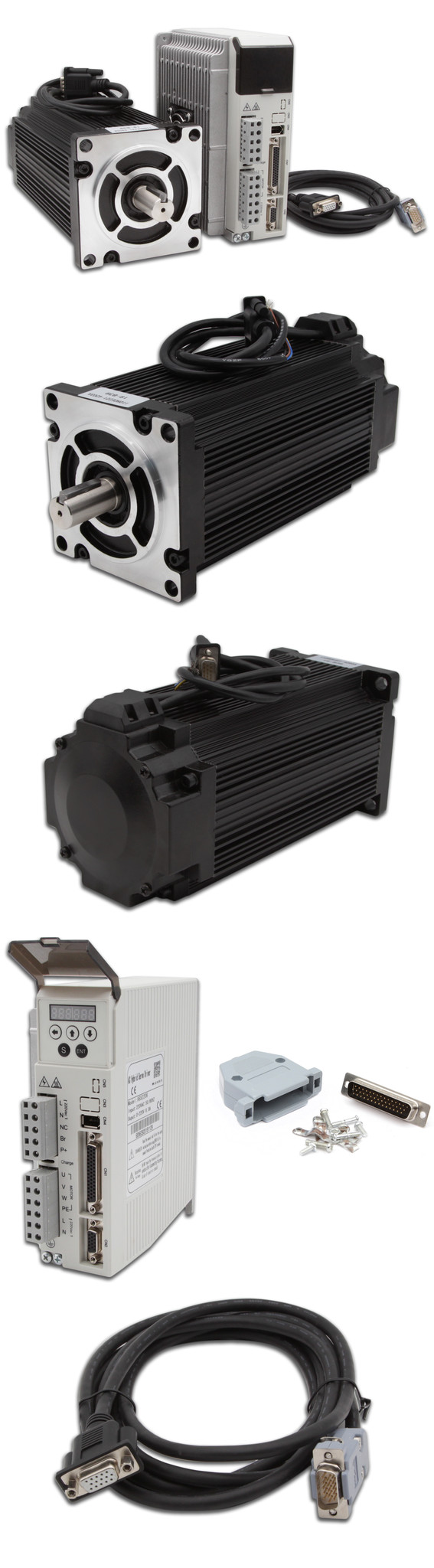

- Кроковий двигун з енкодером 110HCE221-4203A19-B39 (1 шт.)
- Гібридний серводрайвер 3HSS2260 (1 шт.)
- Кабель енкодера (1 шт.)
- Роз'єм для підключення контролера (1 шт.)
Дивіться всі наші оголошення, у нас є:
- Контролери
- Крокові двигуни
- Драйвери крокового двигуна
- Блоки живлення
- Шпинделі
- Інвертори
- Серводвигуни з серводрайверами
- Драйвери і крокові двигуни з енкодером
- Верстати з ЧПК
- Пульти ручного управління і DSP контролери
- Датчики, кнопки, роз'єми, кабелі, мікросхеми, фільтри
- КГП
- Лінійні направляючі
- Лінійні підшипники
- Гнучкі муфти
- Гнучкий кабель канал (кабелеукладальника)
- Затискні цанги, гайки ER
- Фрези
- Поворотні осі
- Алюмінієвий профіль
- Ремінний привід
- Рейковий привід
- Регулятори висоти різака THC (torch height control)
Основні | |
---|---|
Стан | Новий |
Тип комплектующего | Кроковий двигун з енкодером + гібридний серводрайвер |
Користувальницькі характеристики | |
Діаметр вала | 19 |
Тип фланця | NEMA 43 (110 мм) |
Крутний момент (Нм) | 20 |
Кроковий двигун з енкодером 110HCE221-4203A19-B39 | |
Вага | 11.1 kg |
Модель | 110HCE221-4203A19-B39 |
Кількість фаз | 3 |
Напруга | 80~220 V |
Споживаний струм | 4.2 А |
Момент утримання | 20 N. m |
Кут кроку | 1.2° ±5% |
Опір ізоляції | 1.88 Ω ±10% |
Клас ізоляції | F |
Фланець | NEMA42 |
Діаметр вала | 19 mm |
Шпонка | 6 mm |
Робочий діапазон температур | -20°С...+65°С |
Індуктивність | 18 mH ±20% |
Дозвіл енкодера | 1000 PPR |
Гібридний серводрайвер 3HSS2260 | |
Модель | 3HSS2260 |
Вхідна напруга | 220 V AC |
Вхідна частота | 50/60 Hz |
Вхідний струм логічної частини | 7~20 мА |
Вихідна напруга | 0~220 V |
Максимальний вихідний струм | 6 А (струм змінюється разом з навантаженням) |
Частота імпульсів | 0~200 kHz |
Опір ізоляції | ≥500 MΩ |
Мікро крок | 400-60000 імпульсів/про |
Робоча температура | 0°С...+50°С |
Температура зберігання | -20°С...+65°С |
Вага | 1.5 kg |
