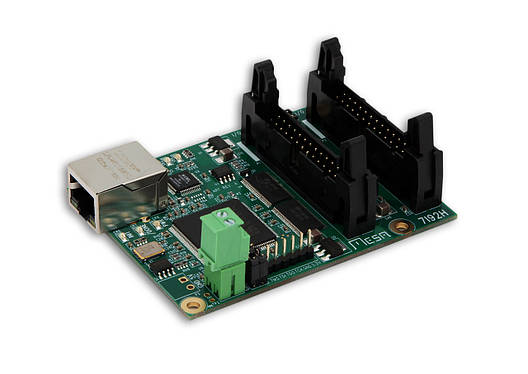

Контролер MESA 7I92H

 MESA 7I92H — це недорога програмована плата введення-виведення загального призначення на базі FPGA з хост-з'єднанням 100 BaseT Ethernet. 7I92H використовує стандартні розпінування та роз'єми паралельного порту для сумісності з більшістю паралельних портів карт керування рухом /виносними мапами з ЧПК/багатовісними кроковими двигунами, що дають змогу підвищити продуктивність керування рухом у режимі реального часу. На відміну від паралельного порту, який замінює 7I92H, кожен біт введення/виведення має індивідуально програмований напрямок і функцію. 7I92H має спрощену систему передавання даних хосту UDP, яка дає змогу працювати в режимі реального часу, якщо це необхідно, і сумісна зі стандартними мережами для програм не в реальному часі. 7I92H забезпечує 34 біти введення/виведення (17 на роз'єм). Всі біти введення/виведення допускають 5 В і мають навантажувальні резистори. Опція джерела живлення дає змогу 7I92H подавати живлення 5 В на панелі керування, якщо це необхідно. Модулі вбудованого ПЗ призначені для апаратної генерації кроків, підрахунку квадратурних кодерів, ШІМ, цифрового введення-виведення, віддаленого введення-виведення Smart Serial, інтерфейсів BISS, SSI, SPI, UART та інших. Доступні конфігурації, які сумісні із загальними комутаційними платами та багатовісний кроковими двигунами, як-от Gecko G540 і Leadshine MX3660. Всі вбудовані програми керування рухом мають відкритий вихідний код і легко модифікуються для підтримки нових функцій або різних поєднань функцій. 26-контактні роз'єми введення-виведення фіксуються затискними елементами.

Зараз від Mesa є шість сумісних карток 7I92H, від 7I74 до 7I78 і 7I85. 7I92H підтримує дві комутаційні картки, тому, наприклад, конфігурація 10 осей step / dir або 12-осьова аналогова серво-конфігурація можлива з однією 7I92H і двома комутаційними картками Mesa.

Характеристики:

ТИП ХАРАКТЕРИСТИКИ МІНІМУМ МАКСИМ ЗАСТОСУВАННЯ
БЛОК ЖИВЛЕННЯ 5V 4.5 V 5.5 V P3 постачається 5V
СПОЖИВАННЯ ПОТУЖНОСТІ 5V - 2 A Межа роз'єму P3 залежить від зовнішньої
навантаження 5V
СПОЖИВАННЯ ПОТУЖНОСТІ 5V - 250 mA Немає зовнішнього навантаження
МАКСИМАЛЬНИЙ СТРУМ 5V ВВОДУ / ВИВОДУ - 1000 mA Кожен (межа PTC)
ДІАПАЗОН ТЕМПЕРАТУРИ -40°C +85°C -

Модель мікросхеми: XILINX SPARTAN-6 XC6SLX9

Підтримувані операційні системи: Windows і Linux

Інтерфейс під'єднання: Ethernet

Первинний роз'єм введення/виведення: HDR26

Вторинний роз'єм введення/виведення: HDR26

Напруга живлення: 5V

Габаритні розміри: 85.5х63.5х29.5 мм

Вага: 46 г



Щоб скористатися всіма перевагами контролера MESA 7I92H, необхідно встановити актуальну версію прошивки.

Прошивка для контролера MESA 7I92Н  - завантажити

Докладну інформацію щодо налаштування контролера можна знайти за посиланнями:

forum.linuxcnc.org



Докладну інструкцію з експлуатації дивіться у вкладці "Специфікації"

Комплект постачання

- Контролер MESA 7I92Н (1 шт.)



До цього контролера в нас можна придбати

Контролер MESA 7I76Контроллер MESA 7I76, фото 2

Контролер MESA 7I76DКонтроллер MESA 7I76D, фото 2

Контролер MESA 7I77Контроллер MESA 7I77, фото 2

Контролер MESA 7I77DКонтроллер MESA 7I77D, фото 2

Контролер MESA 7I78Контроллер MESA 7I78, фото 2

Контролер MESA 7I85Контроллер MESA 7I85, фото 2

Контролер MESA 7I85SКонтроллер MESA 7I85S, фото 2





Дивіться всі наші оголошення, у нас є:



Основні
Інтерфейс підключенняEthernet
Вага46 р
Тип комплектуючогоКонтролер
Станнове
Кількість в упаковці1 шт.
Модель7I92H
Модель мікросхемиXILINX SPARTAN-6 XC6SLX9
Підтримувані операційні системиWindows і Linux
Первинний роз'єми введення / виводуHDR26
Вторинний роз'єми введення / виводуHDR26
Напруги живлення5V
Габаритні розміри85.5х63.5х29.5 мм
