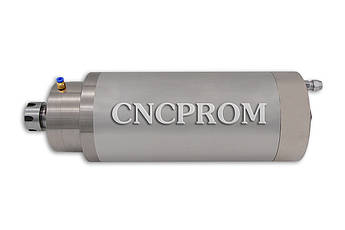

Шпиндель GDZ-125-4.5 Ø125Х320

GDZ-125-4.5 Ø125Х320 - високошвидкісний трифазний шпиндель із рідинним охолодженням, який застосовується в верстатах із ЧПК для оброблення не тільки м'яких, але й твердих матеріалів (дерево, МДФ, фанера, пластик, ПВХ, композити, метали, камінь й т.п.). Установлення інструмента здійснюється ручним способом —  фреза кріпиться в цанговий затискач і фіксується гайкою. Процес охолодження шпинделя відбувається завдяки циркуляції охолоджувальної рідини, що дає змогу домогтися оптимального температурного режиму підшипників і забезпечити тривалий термін експлуатації. Керування шпинделем здійснюється за допомогою перетворювача частоти.

Переваги та вади шпинделя з водяним охолодженням:

Проти повітряного охолодження, шпиндель з рідинним охолодженням, зазвичай, має меншу вартість. Такий шпиндель працює з низьким рівнем шуму, за умови, що сам різальний інструмент працює тихо. Оскільки шпиндель має циліндричну форму корпусу, він кріпиться за допомогою кронштейна, що дає змогу легко регулювати його висоту і розширити можливості верстата під час роботи з довгими фрезами та високими заготовками.

До вад можна віднести те, що в шпинделя з водяним охолодженням є небезпека появи корозії всередині корпусу. Для повноцінної роботи шпинделя з рідинним охолодженням потрібне додаткове обладнання для охолодження: насос, радіатор, трубки та бачок.

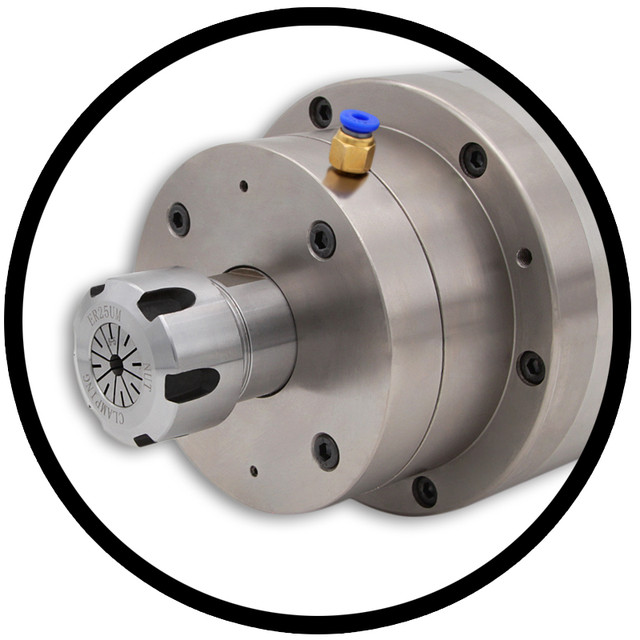

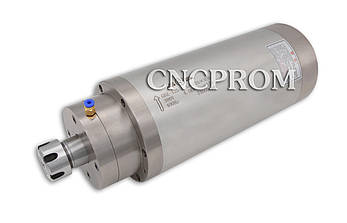

           Цанговий патрон ER25

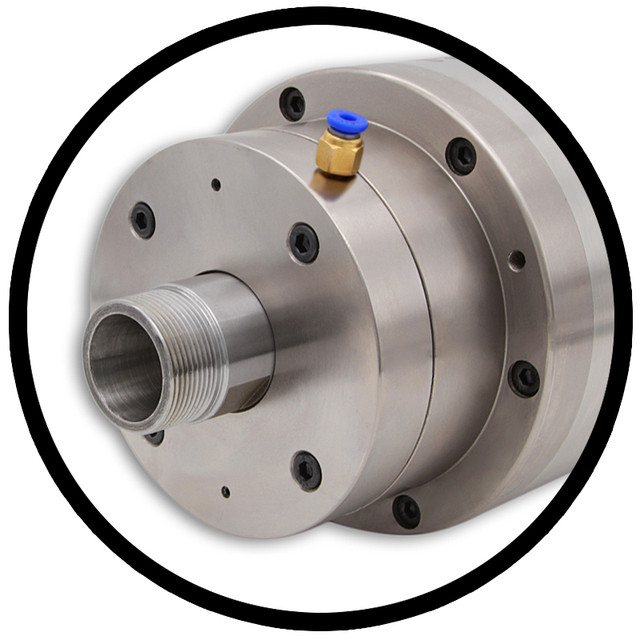

            Різь гайки M32х1.5



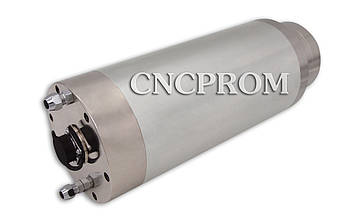

Охолодження завдяки циркуляції

                      рідини

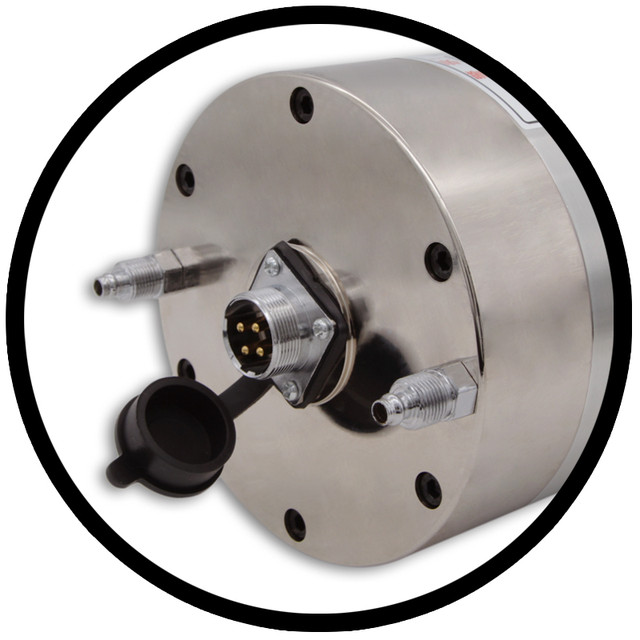

            Чотирипіновий роз'єм

 ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Модель: GDZ-125-4.5 Ø125Х320

Тип охолодження: водяне (рідкісне)

Тип корпусу: циліндричний

Діаметр: 125 мм

Потужність: 4.5 кВт

Кількість фаз: 3

Напруга живлення: 380 В

Струм: 12 А

Частота: 400 Гц

Максимальна швидкість: 24000 об/хв

Конус: ER25

Биття: ≤ 0.02 мм

Підшипники: 2х7007, 2х7005

Діаметр отвору для подавання повітря: 4 мм

Вага: 22,3 кг

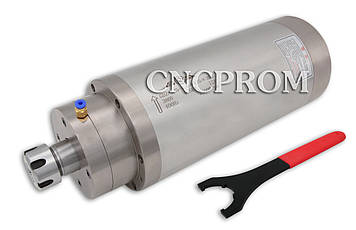

• Шпиндель GDZ-125-4.5 Ø125Х320 (1 шт.)
• Роз'єм для під'єднання (1 шт.)
• Цанга ER25 6 мм (1 шт.)
• Гайковий ключ ER25-UM (1 шт.)

Інвертор HY05D543B, 5.5KW 13A 380V

Кронштейн для кріплення шпинделя 125 мм

Заглибний водяний насос DK-5000, 105W 220AC для охолодження шпинделя

Комплект радіально-упірних дуплексних підшипників H7005C 2RZ P4 DTA

Комплект радіально-упорних дуплексних підшипників H7007C 2RZ P4 DTA

Кабель мідний багатожильний екранований TRVVP 4x1.5

Гайка ER25-UM/NUT М32х1.5

Цанги ER25

Фрези

Системи охолодження
