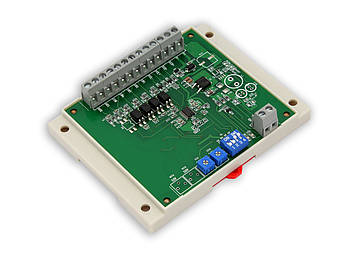

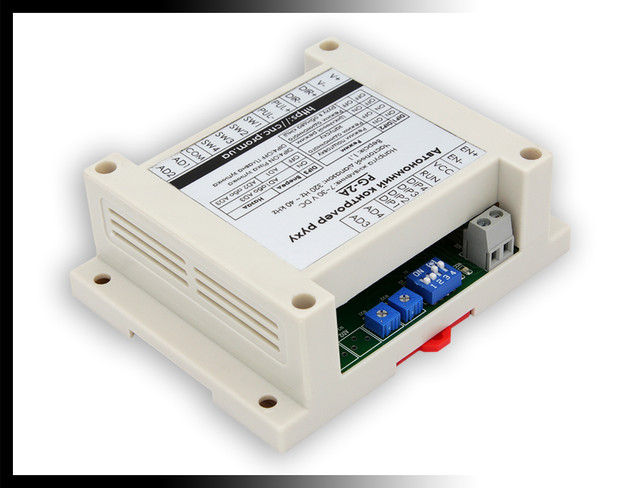

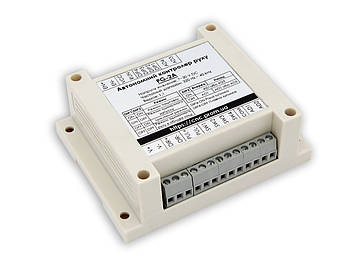

PG-2А V1.1 - компактний автономний контролер, який призначений для управління рухом у крокових приводах. До основних особливостей і функцій контролера відносяться:

• 1 вихідний сигнал імпульсу, 1 сигнал напряму, 1 автономний сигнал

• 2 режиму зупинки: різка і плавна

• Вибір режиму з однією або двома швидкостями

• 4 режими управління рухом

• Автоматичне повернення до вихідного стану після запуску

• Можливість налаштування час затримки 0~20

• Підтримка вбудованого і зовнішнього потенціометрів для регулювання швидкості

• Розміщення потенціометрів і DIP-перемикачів зовні (для зручності регулювання)

Дана модель має 4 режиму управління рухом, які можна регулювати з допомогою перемикачів DIP1 і DIP2:

Ручний режим: Якщо перемикач обертання вперед замкнутий і на передньому обмежувачі немає сигналу - двигун обертається вперед. Якщо перемикач обертання назад замкнутий і на обмежувачі немає сигналу двигун обертається назад. Якщо перемикачі ходу вперед і назад замкнуті одночасно - двигун не обертається.

Режим одиночного запуску: У цьому режимі двигун може переміщатися між двома точками АВ. Тригерний перемикач послідовно запускає двигун від А до В і від В до А. Кінцеві вимикачі повинні бути встановлені у двох точках А і в. Якщо під час роботи двигун отримує сигнал паузи - він зупиняється, після отримання такого сигналу запуску - двигун продовжить роботу.

Циклічний режим: Цей режим може реалізувати циклічний рух між двома точками АВ. Кінцеві вимикачі повинні бути встановлені у двох точках А і В. Якщо тригерний перемикач замкнутий - двигун працює. Якщо критичний перемикач розімкнений - двигун зупиняється. Якщо на передньому обмежувачі є сигнал, після затримки, двигун обертається назад. Якщо на задньому обмежувачі є сигнал, після затримки, двигун обертається вперед.

Режим одиночного руху в обидва кінці: Цей режим може здійснювати рух між двома точками АВ. Тригерний перемикач запускає двигун від А до В, а потім від В до А. Кінцеві вимикачі повинні бути встановлені у двох точках А і в. Якщо під час роботи двигун отримує сигнал паузи - він зупиняється, після отримання такого сигналу запуску - двигун продовжить роботу.

За допомогою перемикача DIP3 можна встановити час затримки:

Перемикач DIP4 регулює плавність зупинки обертання:

Дана модель контролера відрізняється своєю простотою використання, стабільністю, надійністю і низькою вартістю.

Контролер має широке застосування в області промислової автоматизації.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Модель: PG-2А

Версія: 1.1

Напруга живлення: 7~30 V DC

Частотний діапазон: 320 Hz~40 kHz

Рекомендоване джерело живлення: DC 12 V або 24 V

Вимоги до драйвера: підтримка загального анода або диференційного виходу 5V

Діапазон робочої температури: -20...+55 °С

Габаритні розміри: 115х90х40 мм

Вага: 120 г

• Автономний контролер руху PG-2А V1.1 (1 шт.)

Потенціометр RV24YN20S B103 (10 кОм)

Потенціометр багатооборотний WXD3-13-2W (10 кОм)
