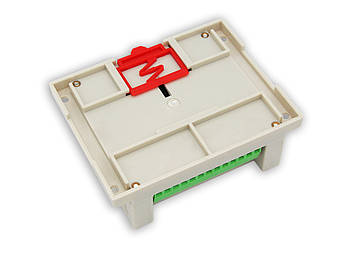

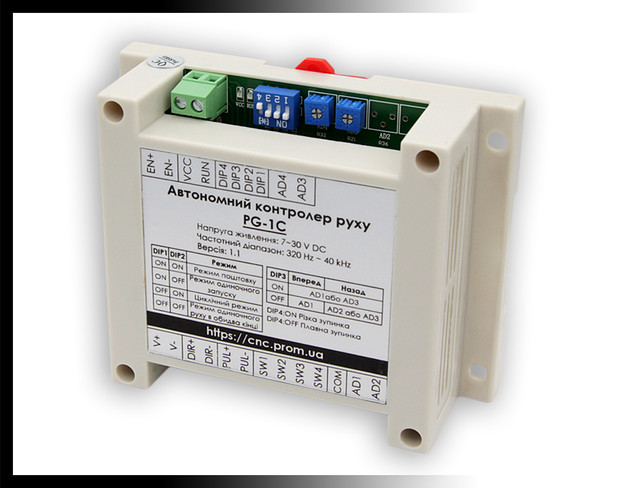

Автономний контролер руху (генератор імпульсів) PG-1C V1.1

PG-1C V1.1 - компактний автономний контролер, який призначений для управління рухом у крокових і сервоприводах. До основних особливостей і функцій контролера відносяться:
-
1 вихідний сигнал імпульсу, 1 сигнал напряму, 1 автономний сигнал
-
2 режиму зупинки: різка і плавна
-
Вибір режиму з однією або двома швидкостями
-
4 режими управління рухом
-
Підтримка вбудованого і зовнішнього потенціометрів для регулювання швидкості
-
Розміщення потенціометрів і DIP-перемикачів зовні (для зручності регулювання)
-
Зовнішній потенціометр необхідно підключати до PG-1С перед увімкненням живлення. В іншому випадку потенціометр може бути не пізнаний
-
Після регулювання DIP-перемикачів необхідно перезапустити контролер для його коректної роботи
Дана модель має 4 режиму управління рухом, які можна регулювати з допомогою перемикачів DIP1 і DIP2:
DIP1 | DIP2 | Режим |
ON | ON | Ручний режим |
ON | OFF | Режим одиночного запуску |
OFF | ON | Циклічний режим |
OFF | OFF | Режим одиночного руху в обидва кінці |
Ручний режим: Якщо перемикач обертання вперед замкнутий і на обмежувачі немає сигналу - двигун обертається вперед. Якщо перемикач обертання назад замкнено і на обмежувачі немає сигналу - двигун обертається назад. Якщо перемикачі ходу вперед і назад замкнуті одночасно, двигун не обертається..
Режим одиночного запуску: У цьому режимі двигун може переміщатися між двома точками АВ. Тригерний перемикач послідовно запускає двигун від А до В і від В до А. Кінцеві вимикачі повинні бути встановлені у двох точках А і в. Якщо під час роботи двигун отримує сигнал паузи - він зупиняється, після отримання такого сигналу запуску - двигун продовжить роботу.
Циклічний режим: Цей режим може реалізувати циклічний рух між двома точками АВ. Кінцеві вимикачі повинні бути встановлені у двох точках А і В. Якщо тригерний перемикач замкнутий - двигун працює. Якщо критичний перемикач розімкнений - двигун зупиняється. Якщо на передньому обмежувачі є сигнал - двигун обертається назад. Якщо на задньому обмежувачі є сигнал - двигун обертається вперед.
Режим одиночного руху в обидва кінці: Цей режим може здійснювати рух між двома точками АВ. Тригерний запускає двигун від А до В, а потім від В до А. Кінцеві вимикачі повинні бути встановлені у двох точках А і в. Якщо під час роботи двигун отримує сигнал паузи - він зупиняється, після отримання такого сигналу запуску - двигун продовжить роботу.
За допомогою перемикача DIP3 можна вибрати джерело регулювання швидкості обертання двигуна:
DIP3 | Вперед | Тому |
ON | AD1 або AD3 | |
OFF | AD1 | AD2 або AD3 |
Перемикач DIP4 регулює плавність зупинки обертання:
DIP4 | Режим зупинки | |
ON | Різка | |
OFF | Повільна |
Дана модель контролера відрізняється своєю простотою використання, стабільністю, надійністю і низькою вартістю.
Контролер має широке застосування в області промислової автоматизації.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Модель: PG-1С
Версія: 1.1
Напруга живлення: 7~30 V DC
Частотний діапазон: 320 Hz~40 kHz
Рекомендоване джерело живлення: DC 12 V або 24 V
Вимоги до драйвера: підтримка загального анода або диференційного виходу 5V
Діапазон робочої температури: -20...+55 °С
Габаритні розміри: 115х90х40 мм
Вага: 121.5 г
Габаритні розміри:
- Автономний контролер руху PG-1C V1.1(1 шт.)
Потенціометр RV24YN20S B103 (10 кОм)
Потенціометр багатооборотний WXD3-13-2W (10 кОм)
