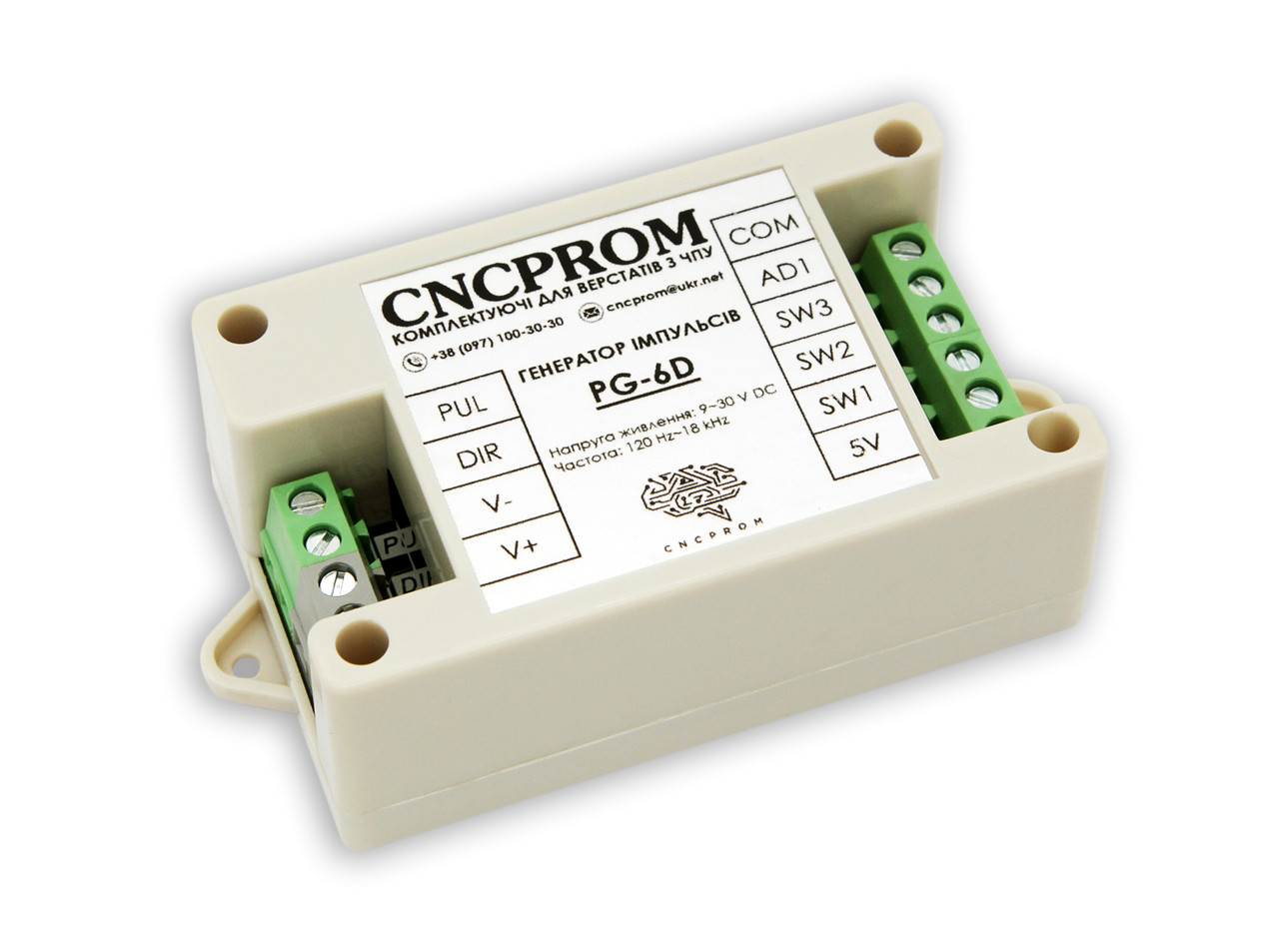

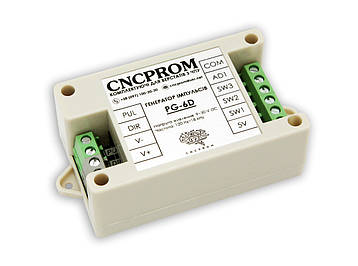

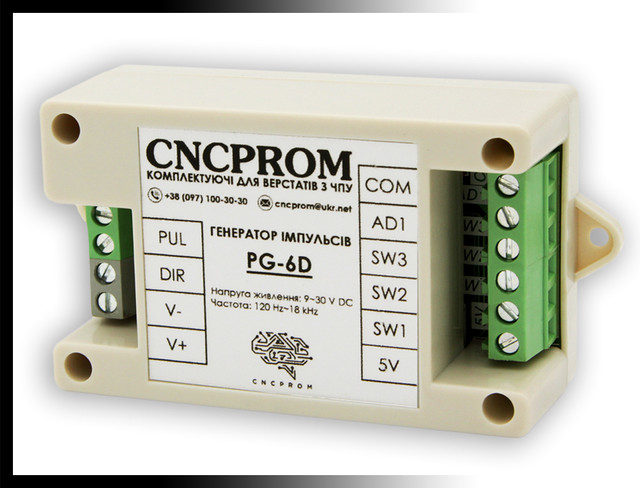

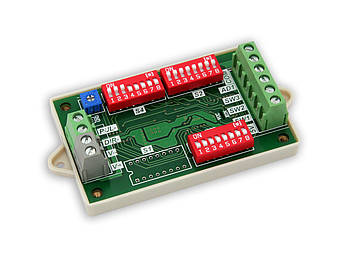

Контролер руху (генератор імпульсів) PG-6D

PG-6D - компактний пристрій, який використовується для генерації імпульсів у крокових і сервоприводах. Такий генератор може працювати з ПЛК, в цьому випадку він компенсує обмежену кількість високошвидкісних портів імпульсних виходів ПЛК, а також може використовувати деякі функції управління. PG-6D може використовуватися і в якості незалежного контролера, який може реалізувати прості функції (обертання вперед / назад, повернення у вихідне положення, регулювання швидкості та прискорення / уповільнення обертання). Дана модель генератора відрізняється своєю простотою використання, стабільністю, надійністю і низькою вартістю.

Найбільше застосування генератор має в області промислової автоматизації.

Функції PG-6D:

• Установка будь-якої кількості імпульсів у діапазоні 1~65535 (після того, як кількість імпульсів встановлено, контролер посилає встановлені імпульси кожен раз, коли отримує сигнал запуску обертання двигуном вперед або назад)

• Повернення до вихідного положення (генератор приймати сигнали виявлення і повертатися до початку координат. Коли контролер отримує сигнал для повернення у вихідне положення, двигун обертається в зворотному напрямку до тих пір, поки отримає сигнал виявлення. Після отримання такого сигналу двигун зупиняється)

• Регулювання частоти імпульсів (швидкість обертання двигуна (встановлюється вбудованим потенціометром))

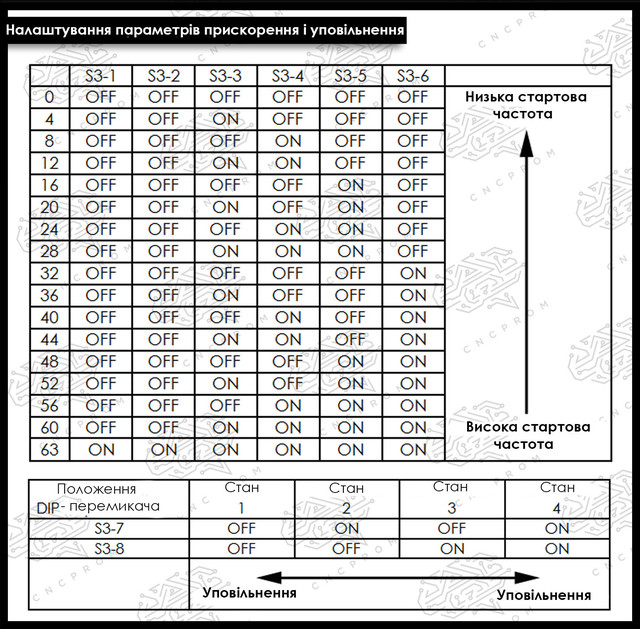

• Регулювання прискорення / уповільнення обертання (встановлюється DIP-перемикачами)

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Модель: PG-6D

Напруга живлення: 9~30 V DC

Рекомендоване джерело живлення: DC 12 V або 24 V

Частотний діапазон: 120 Hz~18 kHz

Тип перемикача: індуктивний датчик відкритого типу NPN

Регулювання швидкості обертання: вбудований потенціометр (AD3)

Регулювання прискорення обертання: DIP - перемикачі S3 (1-6)

Регулювання уповільнення обертання: DIP - перемикачі S3 (7-8)

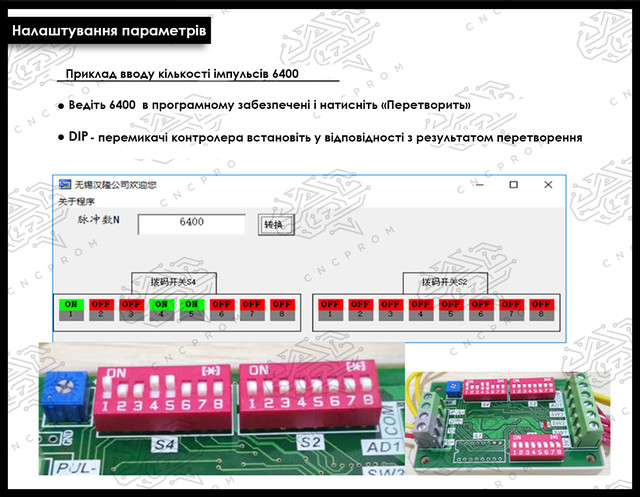

Регулювання кількості імпульсів: DIP - перемикачі S2 (1-8), S4 (1-8)

Діапазон кількості імпульсів: 1~65535

Діапазон робочої температури: -20...+55 °С

Габаритні розміри: 96.5х50х31.5 мм

Вага: 64.5 г

• Контролер руху (генератор імпульсів) PG-6D (1 шт.)
