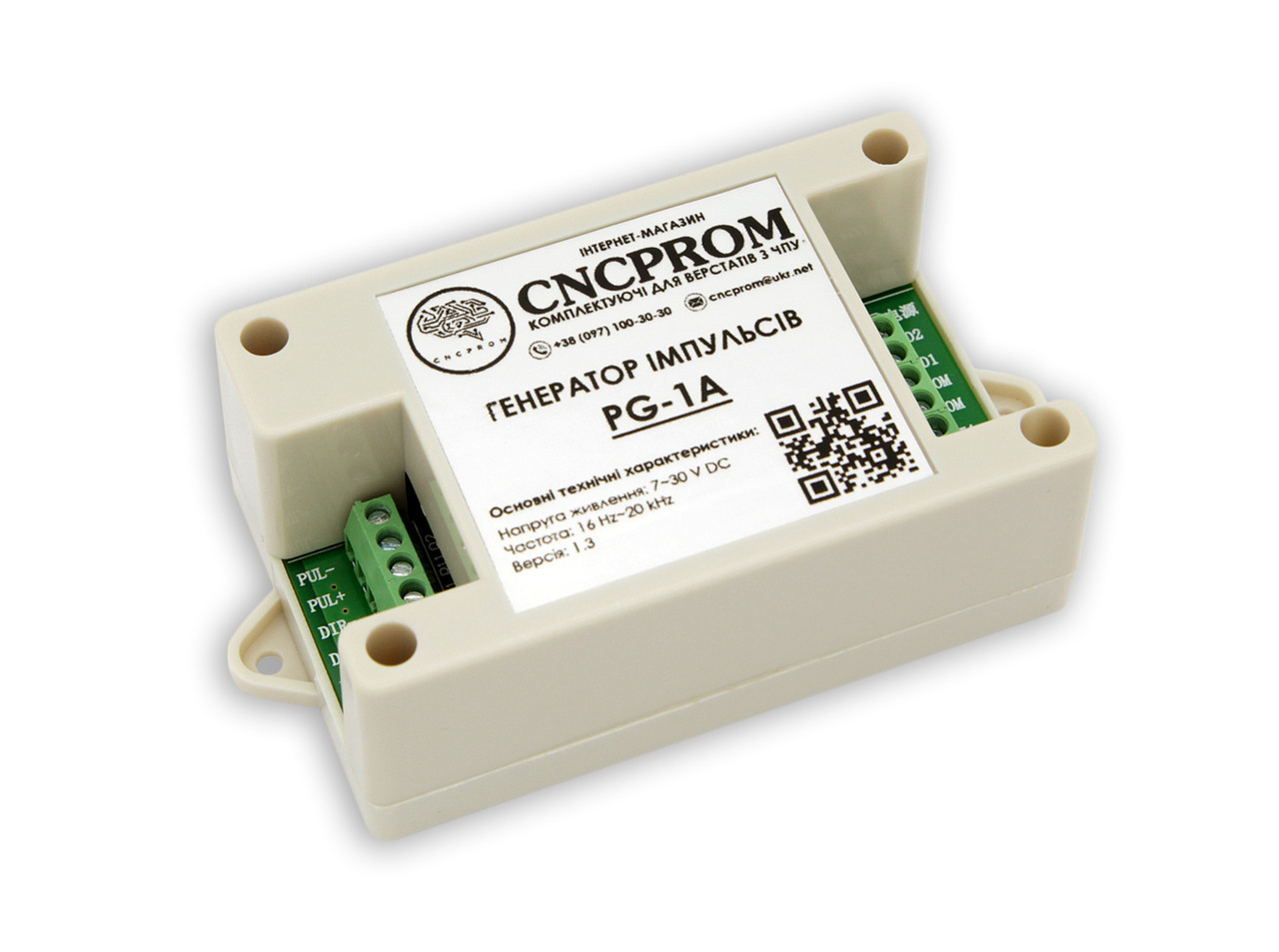

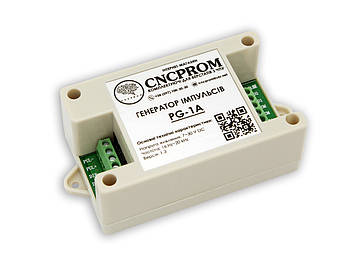

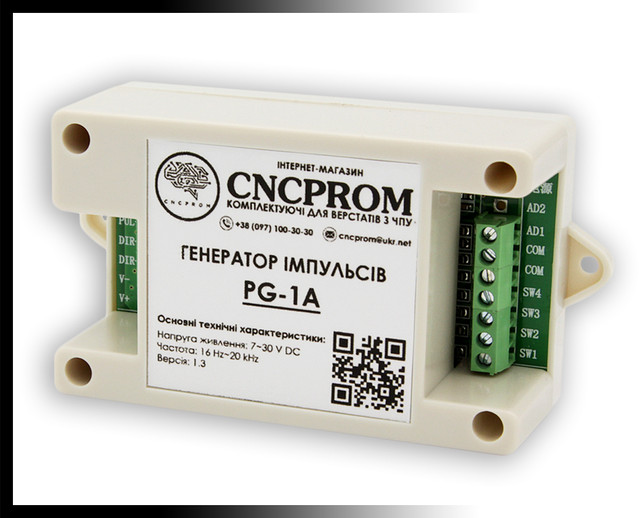

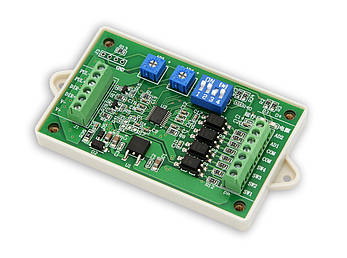

PG-1А - компактний генератор імпульсів (контролер), який використовується для регулювання напряму, швидкості та прискорення крокового двигуна. Дана модель має в своєму функціоналі 4 режими керування рухом, які можна вибрати за допомогою DIP - перемикачів. Керувати швидкістю користувач може за допомогою вбудованого або зовнішнього потенціометра, шляхом зміни частоти імпульсів. Прискорення регулюється тільки вбудованим потенціометром (PG-1A підтримує 2 режиму зупинки: плавну і різку). Електроживлення генератора здійснюється шляхом імпульсного джерела живлення 7~30 V DC.

Особливості PG-1А:

• Компактність
• Висока точність
• 2 частотних діапазони на вибір

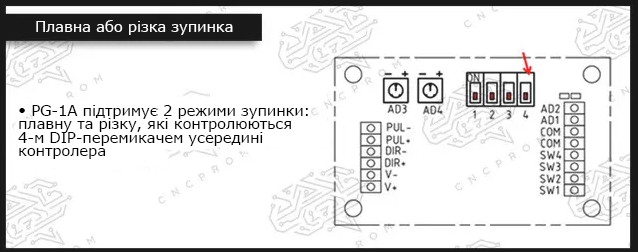

• Можливість налаштування плавної і негайної зупинки обертання двигуна
• Можливість регулювання частоти імпульсів як вбудованим, так і зовнішнім потенціометрами

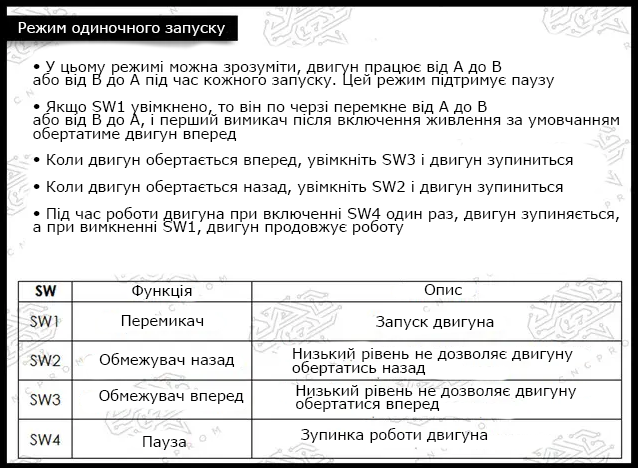

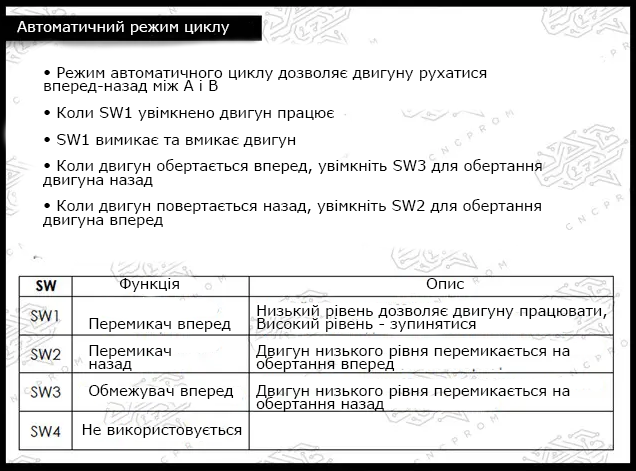

• Наявність 4 режимів управління рухом
• Легкість у використанні
• Тривалий термін служби

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Модель: PG-1А

Напруга живлення: 7~30 V DC

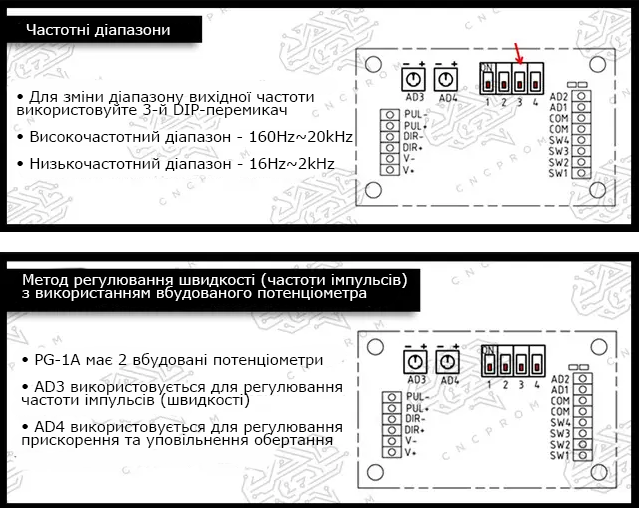

Кількість частотних діапазонів: 2

Низькочастотний діапазон: 16 Hz~2 kHz

Високочастотний діапазон: 160 Hz~20 kHz

Тип перемикача: індуктивний датчик NPN, реле, ножний перемикач і т. д.

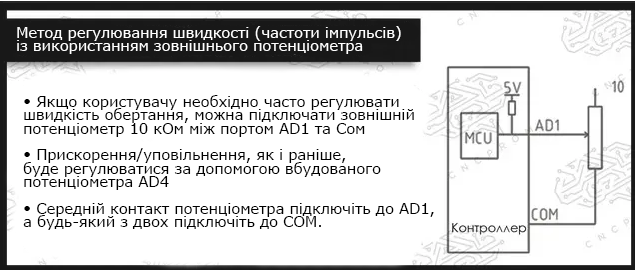

Регулювання швидкості: вбудований або зовнішній потенціометр

Опір зовнішнього потенціометра: 10 кОм

Кількість світлодіодних індикаторів: 2 шт.

Температура навколишнього середовища: -30...+50 °С

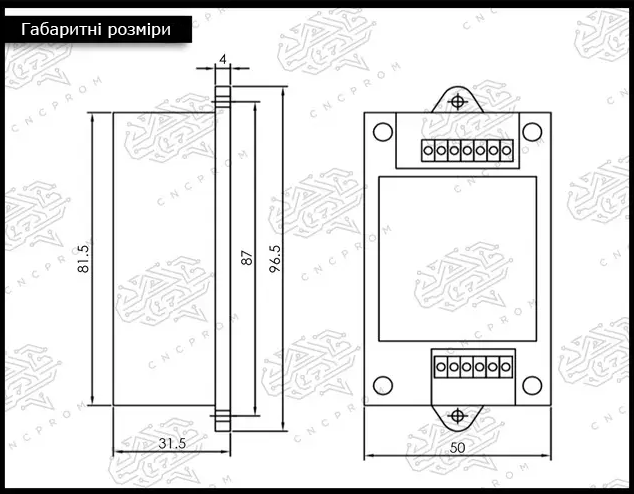

Габаритні розміри: 96.5х50х31.5 мм

Вага: 54.5 г

• Контролер руху (генератор імпульсів) PG-1A (1 шт.)

Потенціометр RV24YN20S B103 (10 кОм)

Потенціометр багатооборотний WXD3-13-2W (10 кОм)
