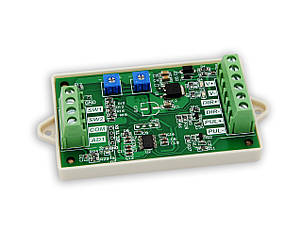

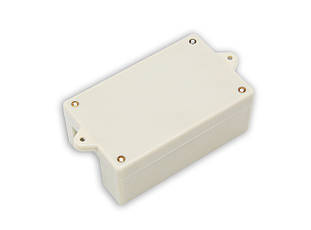

Контролер руху (генератор імпульсів) PG-1E, фото 3
Контролер руху (генератор імпульсів) PG-1E, фото 1
Контролер руху (генератор імпульсів) PG-1E, фото 4
Контролер руху (генератор імпульсів) PG-1E, фото 5

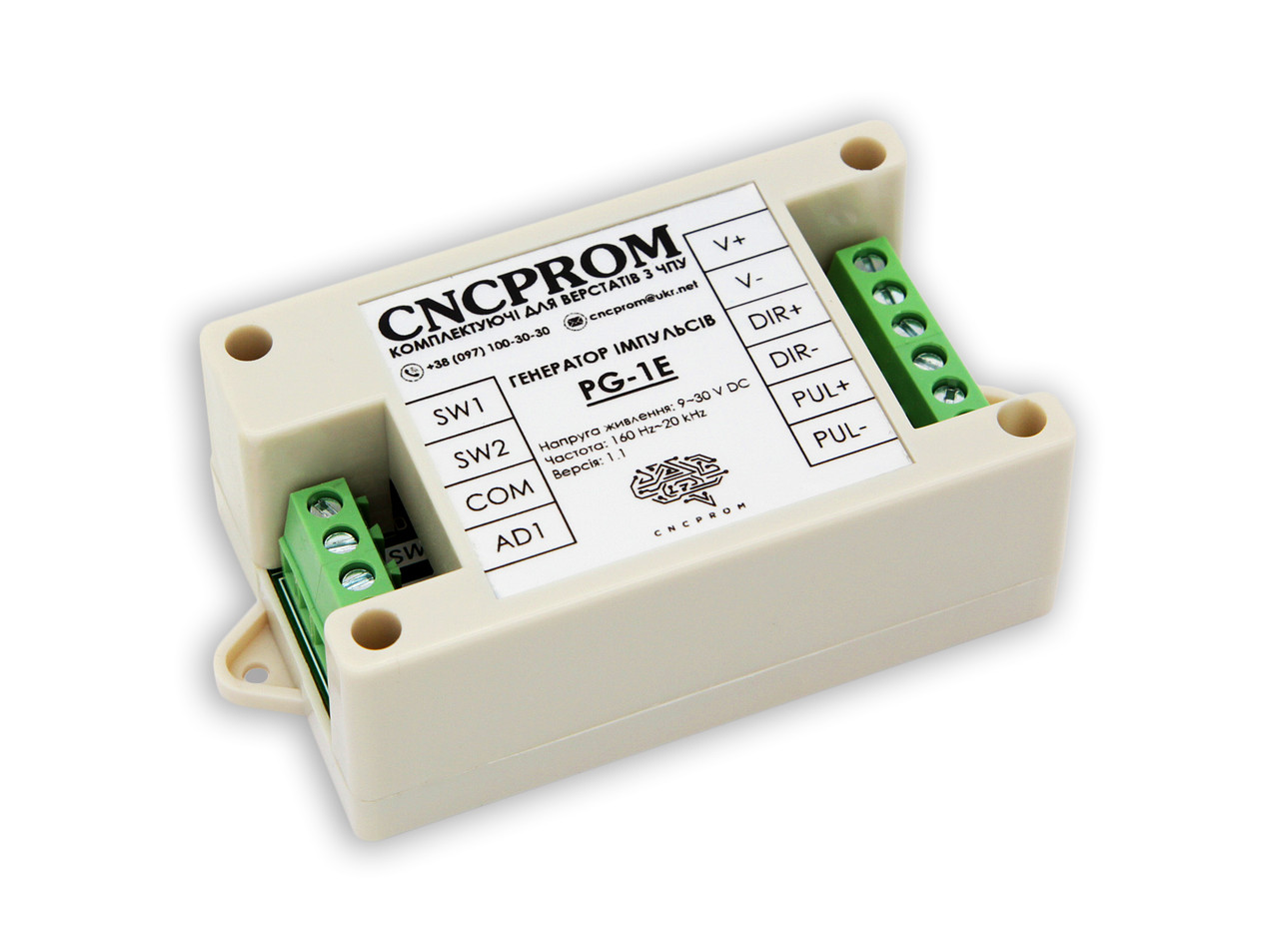

Контролер руху (генератор імпульсів) PG-1E

Опис
Характеристики
Інформація для замовлення
Контролер руху (генератор імпульсів) PG-1E

PG-1E - компактний генератор імпульсів, який використовується для регулювання напряму, швидкості та прискорення обертів крокового або серводвигуна. Керувати швидкістю користувач може за допомогою вбудованого або зовнішнього потенціометра, шляхом зміни частоти імпульсів. Прискорення регулюється тільки вбудованим потенціометром. Контролювати напрями обертання двигуна і його ввімкнення/вимкнення можна за допомогою перемикачів. Електроживлення генератора здійснюється за допомогою імпульсного джерела живлення 9~30 V DC.



Особливості PG-1E:

  • Компактність
  • Висока точність
  • Можливість контролювання прискорення, швидкості та напряму обертання двигуна
  • Сумісність як з кроковими, так і з серводвигун
  • Легкість у використанні
  • Тривалий термін служби



Порада! Зовнішній потенціометр необхідно підключати до PG-1E перед увімкненням живлення. В іншому випадку потенціометр може бути не пізнаний
Зверніть увагу! Цей генератор імпульсів призначений для використання тільки в поєднанні з драйвером двигуна, його не можна використовувати для безпосереднього управління кроковим двигуном



ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Модель: PG-1E

Напруга живлення: 9~30 V DC

Потужність: <1W

Частотний діапазон: 160 Hz~20 kHz

Метод виведення: імпульс + напрям

Форма сигналу: відкритий колектор

Вимоги до драйвера: підтримка загального доступу до анода або диференціального сигналу

Полярність сигналу: активний низький

Тип перемикача: індуктивний датчик NPN, реле, ножний перемикач і т. д.

Регулювання швидкості: вбудований або зовнішній потенціометр

Опір зовнішнього потенціометра: 10 кОм

Температура навколишнього середовища: -30...+50 °С

Габаритні розміри: 96.5х50х31.5 мм

Вага: 60.5 г



Комплект постачання
  • Контролер руху (генератор імпульсів)Генератор імпульсів PG-1E (1 шт.)



До цього генератору імпульсів у нас можна придбати

Потенціометр RV24YN20S B103 (10 кОм)Потенціометр RV24YN20S B103 (10 кОм), фото 2

Потенціометр багатооборотний WXD3-13-2W (10 кОм)Потенціометр багатооборотний WXD3-13-2W (10 кОм), фото 2

Блоки живленняІмпульсний блок живлення S-145-12, 12V, 12А, 145W, фото 2

Драйвери крокового двигунаЦифровий драйвер DM556, фото 2

Драйвери та крокові двигуни з енкодеромКроковий сервопривід з зворотним зв'язком 57EBP75ALC-TFA + HBS57AJ, 1.5 Nm, фото 2

Серводвигуни з серводрайверамиСервомотор, серводрайвер 130ST-M07725, 2.0 Kw, 7.7 Nm, фото 2





Дивіться всі наші оголошення

Основні
Потужність<1W
Станнове
Вага60.5 м
Тип комплектуючогоГенератор імпульсів
Кількість в упаковці1 шт.
МодельPG-1E
Напруга живлення9~30 V DC
Частотний діапазон160 Hz~20 kHz
Метод виведенняімпульс + напрям
Форма сигналувідкритий колектор
Вимоги до драйверапідтримка загального доступу до анода або диференціального сигналу
Тип перемикачаіндуктивний датчик NPN, реле, ножний перемикач і т. д.
Регулювання швидкостівбудований або зовнішній потенціометр
Опір зовнішнього потенціометра10 кОм
Температура навколишнього середовища-30...+50 °С
Габаритні розміри96.5х50х31.5 мм
Полярність сигналуактивний низький
