КОМПЛЕКТУЮЧІ ДЛЯ ВЕРСТАТІВ З ЧПК

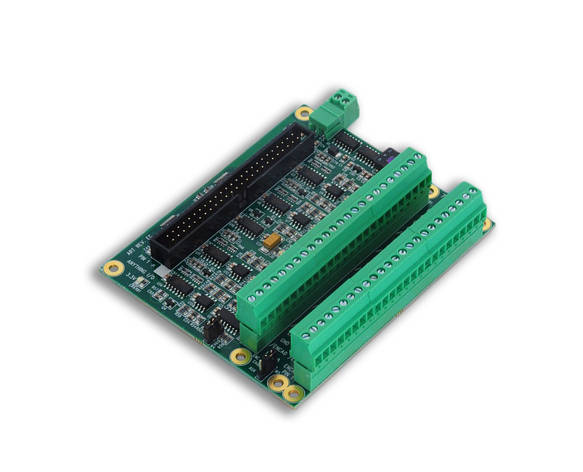

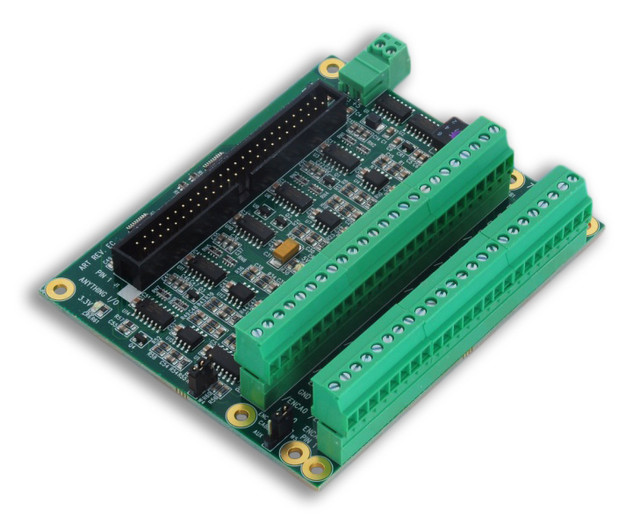

Контролер MESA 7I33TA, фото 1

Контролер MESA 7I33TA

Опис
Характеристики
Специфікація
Інформація для замовлення
MESA 7I33TA 4-осьовий аналоговий інтерфейс серво

7I33TA - це 4-осьові аналогові сервоінтерфейси, призначені для роботи з картами уведення/виводу Mesa Anything в додатках управління рухом. 7I33 приймає сигнали ШІМ і напрямку від плати вводу-виводу Anything і перетворює їх в напруги аналогового виходу + - 10 В для прямого підключення до сервопідсилювачів аналогового входу. 7I33 також обробляє вхідні сигнали датчика з вхідними фільтрами для входів TTL або приймачами RS-422 для входів диференціального датчика. Контролер являє собою 50-контактний роз'єм, який відповідає розташуванню плат вводу-виводу Mesa Anything. Ще один 50-контактний роз'єм використовується для підключення сервопідсилювача / енкодера. У версії -TA використовуються вставні гвинтові клеми 3,5 мм (входять в комплект).

Характеристики:

ТИП ХАРАКТЕРИСТИКИ МІНІМУМ МАКСИМУМ ПРИМІТКА
ЖИВЛЕННЯ 5V 4.75 V 5.25 V VDC
СПОЖИВАНА ПОТУЖНІСТЬ 5V - 100  mA
АНАЛОГОВЕ ВИХІДНА НАПРУГА +-9.7 +-10.3 V
МІНІМАЛЬНИЙ ОПІР НАВАНТАЖЕННЯ 5K - Ohm
ВИХІДНА ПУЛЬСАЦІЯ ПРИ 100 KHz PWM - 2 % FS
ВИХІДНА ПУЛЬСАЦІЯ ПРИ 6 MHz PDM - 0.2% % FS
ЛІНІЙНІСТЬ (PWM або PDM) - 0.2% % FS
ЧАСТОТА ЕНКОДЕРА (TTL) DC 1 MHz
ЧАСТОТА ЕНКОДЕРА (RS-422) DC 10 MHz
ДІАПАЗОН ТЕМПЕРАТУРИ -40°C +85°C Вологість 0-95% (без конденсації)

Тип плати: перетворювач сигналів у напругу аналогового виходу



Розміри плати (дюйми):



Розташування роз'ємів:

Більш детальну інформацію щодо налаштування контролера можна знайти за посиланнями:

store.mesanet.com

Більш докладну інструкцію по експлуатації дивіться в розділі "Специфікація"

Комплект постачання

- Контролер MESA 7I33TA (1 шт.)



До цього контролера у нас можна придбати

Контролер MESA 5I20Контролер MESA 5I20, фото 2





Дивіться всі наші оголошення, у нас є:

Основні
ВиробникMESA
Країна виробникСША
Тип монтажуНа корпус
Гарантійний термін3 міс
СтанНовий
Модель7I33TA
Тип платиперетворювач сигналів у напругу аналогового виходу
Технічні характеристики
Напруга5 В
Мінімальна робоча температура-40 град.
Максимальна робоча температура85 град.
