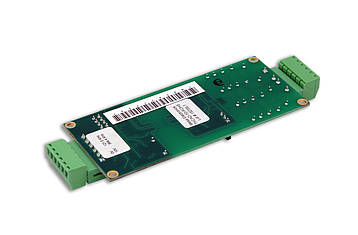

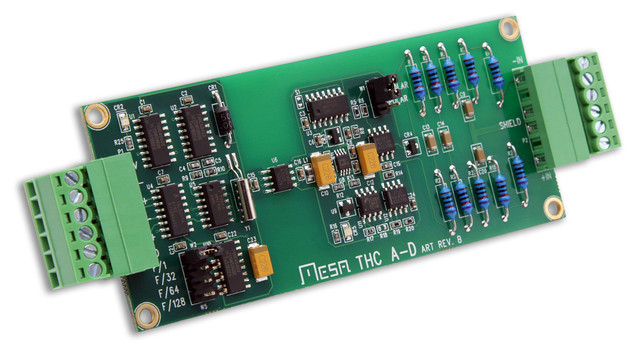

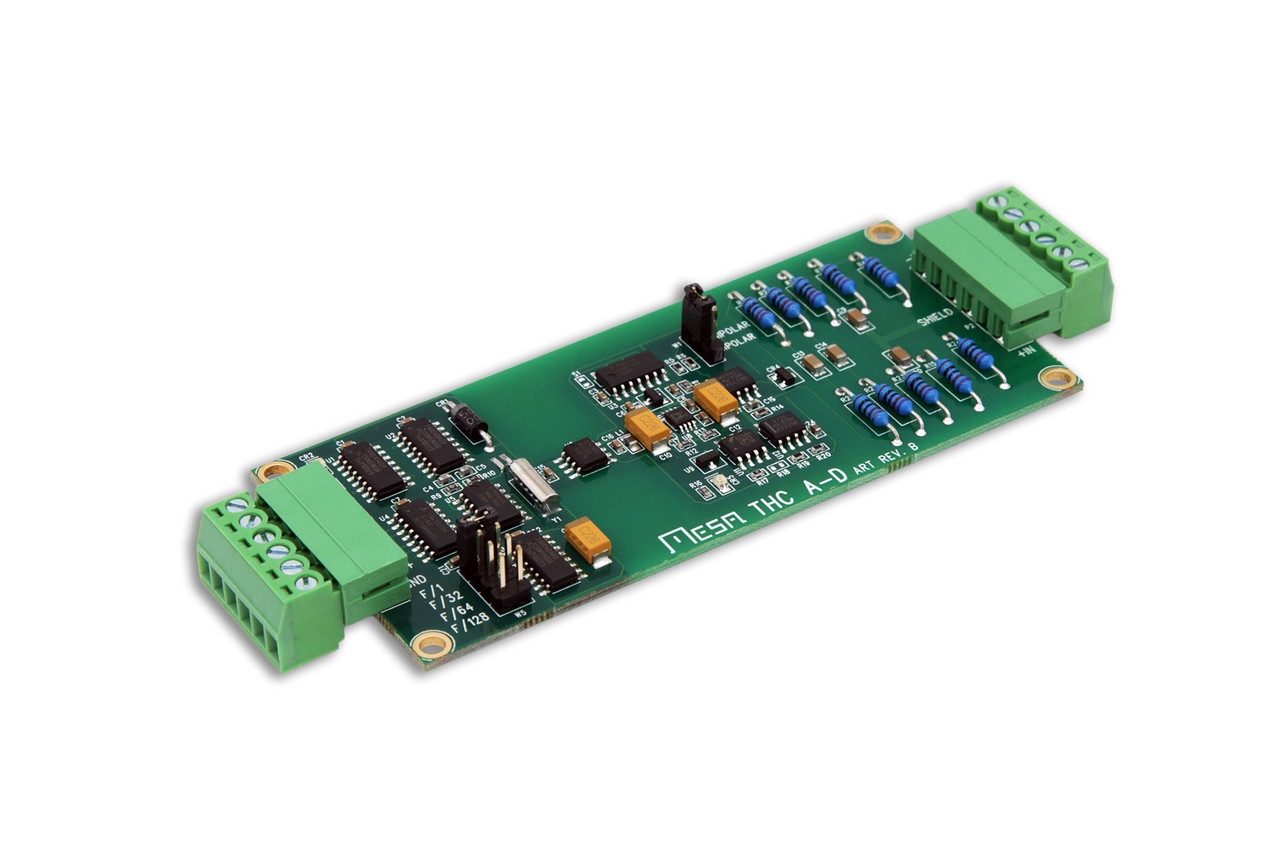

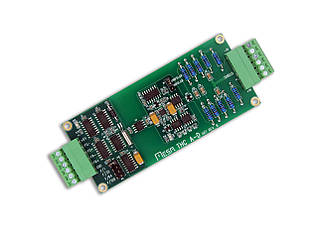

Перетворювач напруги в частоту MESA THCAD-10

THCAD — це перетворювач напруги в частоту, розроблений для середовищ із високим рівнем шуму, як-от контроль напруги плазми для контролю висоти різака. Під час використання контролю напруги плазми для цієї моделі потрібен зовнішній високовольтний резистор. Перевага THCAD 10 В і зовнішнього резистора полягає в тому, що резистор можна вибрати для роботи з високочастотними пусковими пальниками. THCAD має діапазон частотного виходу приблизно від 100 кГц до 1 МГц. Його можна порахувати безпосередньо нашими картками FPGA для перетворення на значення напруги. Частотний вихід може бути додатково розділений на 32, 64 або 128, якщо вихід має враховуватися в програмному забезпеченні. Доступні частотні та опорні частотні виходи. Обидва виходи є диференціальними для високої перешкоди стійкості. A-D має гальванічно розв'язані входи (синфазна ізоляція 2500 В). Модель 10 В може витримувати перевантаження 500 В на невизначений термін. Бувши частотно-напруженим типом A-D, роздільна здатність залежить від частоти дискретизації та становить приблизно 10 бітів із частотою дискретизації 1 кГц і 12 бітів із частотою дискретизації 250 Гц. THCAD зазвичай використовується в однополярному режимі, але може бути скомбінований для біполярного режиму для не плазмових програм. Для роботи THCAD потрібно 5 В за 150 мА. Для всіх з'єднань передбачені вставні гвинтові клемні колодки.
Характеристики:
ТИП ХАРАКТЕРИСТИКИ | МІНІМУМ | МАКСИМ | ЗАСТОСУВАННЯ |
ДЖЕРЕЛО ЖИВЛЕННЯ | 4.75 V | 5.25 V | 5 V 5% |
СПОЖИВАНА ПОТУЖНІСТЬ | - | 250 mA | Тип=150 mA |
ТОЧНІСТЬ УНІПОЛЯРНОГО РЕЖИМУ) | -0.7% | +0.7% | За повної робочої температури, використовуючи надані дані калібрування = + -100 PPM/C |
ЛІНІЙНІСТЬ | -0.05% | +0.05% | Зазвичай 0.025% |
НЕКАЛІБРОВАНА ТОЧНІСТЬ | -2% | +2% | - |
ВБУДОВАНИЙ ОПІР | 100K | 100K | Ohms 2% |
РОБОЧА ІЗОЛЯЦІЙНА НАПРУГА | - | 425 V | - |
ВИПРОБОВУВАЛЬНА ІЗОЛЯЦІЙНА НАПРУГА | - | 2500 V | - |
ДІАПАЗОН ТЕМПЕРАТУРИ | -40°C | +85°C | Вологість 0-95% (без конденсації) |
Тип плати: перетворювач напруги в частоту
Габаритні розміри: 101.5х44.5х11 мм
Вага: 30 г
Розміри плати:
Розташування роз'ємів:
Докладну інформацію щодо налаштування контролера можна знайти за посиланнями:
Докладніше інструкцію з експлуатації дивіться на вкладці "Специфікація"
- Контролер MESA THCAD-10 (1 шт.)
Регулятори висоти різака THC


Дивіться всі наші оголошення, у нас є:
- Контролери
- Крокові двигуни
- Драйвери крокового двигуна
- Блоки живлення
- Шпинделі
- Інвертори
- Серводвигуни із серводрайверами
- Драйвери та крокові двигуни з енкодером
- Верстати з ЧПК
- Пульти ручного керування та DSP контролери
- Датчики, кнопки, роз'єми, кабелі, мікросхеми, фільтри
- КГП
- Лінійні напрямні
- Лінійні підшипники
- Гнучкі муфти
- Гнучкий кабель-канал (кабелеукладач)
- Затискні цанги, гайки ER
- Поворотні осі
- Алюмінієвий профіль
- Ремінний привід
- Рейковий привід
- Регулятори висоти різання THC (torch height control)
Основні | |
---|---|
Гарантійний термін | 3 міс |
Країна виробник | США |
Стан | Новий |
Тип монтажу | На корпус |
Виробник | MESA |
Модель | THCAD-10 |
Тип плати | перетворювач напруги в частоту |
Технічні характеристики | |
Мінімальна робоча температура | -40 град. |
Максимальна робоча температура | 85 град. |
Напруга | 5 В |
Габаритні розміри | |
Ширина | 44.5 мм |
Довжина | 101.5 мм |
Висота | 11 мм |
Вага (г) | 30 |
