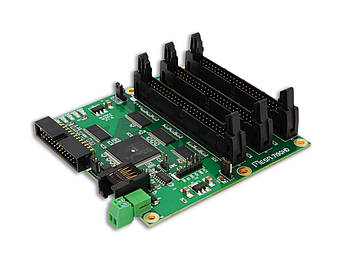

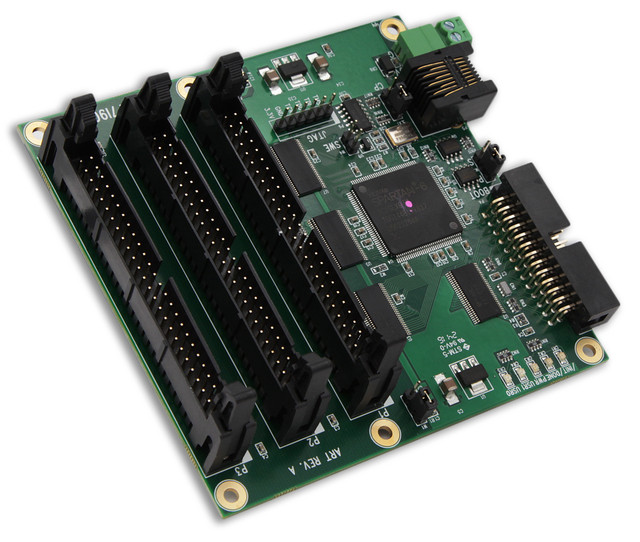

Контролер MESA 7I90HD
MESA 7I90HD - це дуже недорога універсальна програмована плата вводу / виводу на базі FPGA з паралельним EPP, послідовним інтерфейсом RS-422 або хост-інтерфейсом SPI. EEPROM з подвійною конфігурацією FPGA дозволяють легко відновлюватися після помилок програмування. Модулі вбудованого ПО призначені для апаратної генерації кроків, підрахунку квадратурних кодерів, генерації ШІМ, цифрового вводу-виводу, віддаленого вводу-виводу Smart Serial, інтерфейсів BISS, SS I, SPI, UART та інших. Всі вбудовані програми управління рухом мають відкритий вихідний код і легко модифікуються для підтримки нових функцій або різних поєднань функцій. Всі біти введення / виводу використовують 5 і можуть споживати 24 мА. Всі висновки вводу / виводу підтримують сигналізацію LVDS 3.3 Ст. Для всіх висновків передбачені навантажувальні резистори з роз'ємами, так що вони можуть бути підключені безпосередньо до оптоізоляторам, контактів і т. д. 7I90HD має 72 біта введення / виводу, доступних на трьох 50-контактних роз'ємів, всі роз'єми використовують висновки, сумісні зі стійкою модуля вводу / виводу, і сумісна з усіма дочірніми платами Mesa 50 pin FPGA.
Характеристики:
| ТИП ХАРАКТЕРИСТИКИ | МІНІМУМ | МАКСИМУМ | ПРИМІТКА |
| ЖИВЛЕННЯ 5V | 4.5 V | 5.5 V | P4 поставляється 5 V |
| СПОЖИВАНА ПОТУЖНІСТЬ 5V | - | 3 A | Залежить від FPGA |
| ВХІДНА НАПРУГА (3.3 V) | -0.6 V | 4 V | VDC |
| ВХІДНА НАПРУГА (5 V) | -0.6 V | 7 V | Typ. 600 mW |
| VOL | - | 0.5 V | 20 mA |
| VOH | - | 2.8 V | Джерело 20 mА |
| ШВИДКІСТЬ ДАНИХ RS-422 | - | 10 MBaud | - |
| МАКС. 5 V ДЛЯ ВХОДУ/ ВИХОДУ | - | 400 mA | - |
| ДІАПАЗОН ТЕМПЕРАТУРИ | -40°C | +85°C | - |
Тип плати: материнська
Підтримувані операційні системи: Linux, Windows
Інтерфейс підключення: RS-422
Інтерфейс підключення дочірніх плат: 50-ти контактний роз'єм
Габаритні розміри: 101.5х101.5х30 мм
Вага: 83 г
Розміри плати:
Розташування роз'ємів:
Щоб скористатися всіма перевагами контролера MESA 7I90HD, необхідно встановити актуальну версію прошивки.
Прошивки для контролера MESA 7I90HD - завантажити
Більш детальну інформацію щодо налаштування контролера можна знайти за посиланнями:
tech@mesanet.com
- Контролер MESA 7I90HD (1 шт.)
Більш докладну інструкцію по експлуатації дивіться в розділі "Специфікація"
Контролер MESA 7I49HV
Контролер MESA 7I48
Дивіться всі наші оголошення, у нас є:
- Контролери
- Крокові двигуни
- Драйвери крокового двигуна
- Блоки живлення
- Шпинделі
- Інвертори
- Серводвигуни з серводрайверами
- Драйвери та крокові двигуни з енкодером
- Верстати з ЧПК
- Пульти ручного управління і DSP контролери
- Датчики, кнопки, роз'єми, кабелі, мікросхеми, фільтри
- КГП
- Лінійні направляючі
- Лінійні підшипники
- Гнучкі муфти
- Гнучкий кабель канал (кабелеукладальник)
- Затискні цанги, гайки ER
- Поворотні осі
- Алюмінієвий профіль
- Ремінний привід
- Рейковий привід
- Регулятори висоти різака THC (torch height control)
| Основні | |
|---|---|
| Виробник | MESA |
| Країна виробник | США |
| Тип монтажу | Поверхневий |
| Гарантійний термін | 3 міс |
| Стан | Новий |
| Модель | 7I90HD |
| Підтримувані операційні системи | Linux, Windows |
| Тип плати | материнська |
| Технічні характеристики | |
| Напруга | 5 В |
| Мінімальна робоча температура | -40 град. |
| Максимальна робоча температура | 85 град. |
| Інтерфейс підключення контролера | RS-422 |
| Інтерфейс підключення дочірніх плат | 50-ти контактний роз'єм |
| Габаритні розміри | |
| Довжина | 101.5 мм |
| Ширина | 101.5 мм |
| Висота | 30 мм |
| Вага (г) | 83 |
