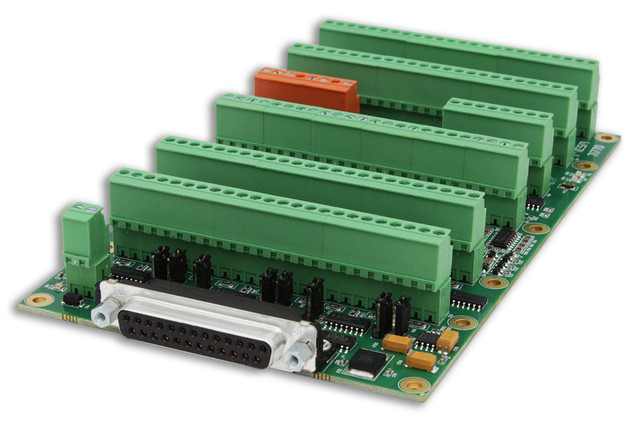

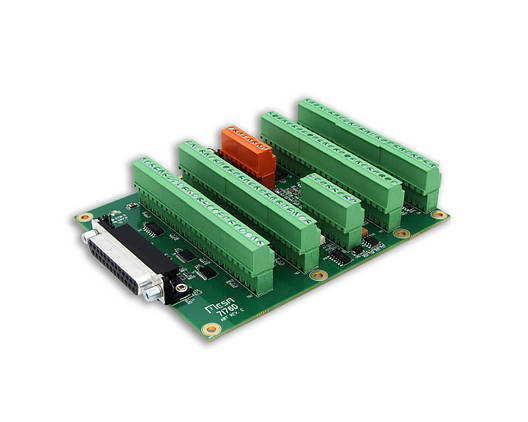

Контролер MESA 7I77D

Опис
Характеристики
Специфікація
Інформація для замовлення
MESA 7I77D дочірня плата вводу / виводу з сервоінтерфейсом (версія з потопаючим виходом)

7I77D є дочірньою платою / платою комутації для використання з 25-контактними картами уведення / виводу MESA, такими як 5I25. 7I77D призначена для сполучення до 6 осей аналогових серводвигунів, а також забезпечує 48 ізольованих точок вводу / виводу для використання в умовах загального призначення. Шість аналогових виходів + -10 і шість входів енкодера (всі з індексом) призначені для сервоінтерфейса. Шість виходів дозволу з плаваючим приводом дозволяють управляти активним дозволом високого або низького рівня. Входи енкодера можуть бути індивідуально налаштовані на диференціальний або односторонній режим. Для загального управління передбачені 48 точок ізольованого польового введення / виводу, включаючи кінцеві вимикачі і входи панелі управління, включення охолоджуючої рідини і керуючі виходи пристрою зміни інструменту. ізольоване введення / виведення містить 32 прохідних входів і 16 прохідних виходів. Входи можуть сприймати сигнали від 5 до 32, а виходи можуть перемикати сигнали від 5 до 28 Ст. Максимальне вихідне навантаження становить 300 мА. Виходи захищені від короткого замикання. У доповнення до можливості зчитування цифрового стану включення / вимикання кожного входу, чотири вхідних напруги висновків зчитуються з роздільною здатністю 8 біт, а два входи датчика MPG надаються в якості опції на чотирьох польових входах. Польовий введення / виведення живиться від ізольованого польового джерела живлення 10-32 Ст. Один інтерфейс RS-422 призначений для розширення входів / виходів через дочірню плату послідовного введення / виведення. Вся польова проводка закінчується вставними 3,5-мм гвинтовими клемними колодками.



Можливості плати:

  • Управління 6-ю сервоосями (шпинделями): 6 аналогових висновків ±10В, обробка 6 квадратурних енкодерів
  • 32 in + 16 out ізольованих пінів, 4 входи можуть використовуватися як АЦП
  • Роз'єм RS-422 для додаткових дочірніх плат Smart Serial

 В різних конфігураціях плата може мати додаткові аналогові входи. Всі піни забезпечені зручними гвинтовими клемниками.



Характеристики:

ТИП ХАРАКТЕРИСТИКИ МІНІМУМ МАКСИМУМ ПРИМІТКА
НАПРУГА 5V 4.5 VDC 5.5 VDC -
5V СТРУМ - 700 mA Без додаткового навантаження
ОБЛАСТЬ ВВЕДЕННЯ / ВИВЕДЕННЯ
VIN (ПОТУЖНІСТЬ ЛОГІЧНОГО ПОЛЯ ВВОДУ-ВИВОДУ) 10 32 VDC
СПОЖИВАННЯ ПОТУЖНОСТІ VIN - 1 W Typ. 600 mW
СИЛА ПОЛЯ 5 28 VDC
СТРУМ НА ВИХОДІ - 350 mA
(РЕЗИСТИВНІ ТА ІНДУКТИВНІ НАВАНТАЖЕННЯ ІЗ ЗВОРОТНИМ ДІОДОМ)
СТРУМ ПОЛЬОВИХ ВИСНОВКІВ - 60 mA
(ІНДУКТИВНІ НАВАНТАЖЕННЯ БЕЗ ДІОДА)
СТРУМ НА ЧІП - 1.4 Amp
ВХІДНИЙ ОПІР 20K 24K Ohms
АНАЛОГОВІ ВИХОДИ
ВИХІДНА ТОЧНІСТЬ -0.8 +0.8 %FS
ВИХІДНИЙ СТРУМ - 5 mA
РОЗДІЛЬНА ЗДАТНІСТЬ ВИВОДУ - 13 Bits
ВІБРАЦІЯ ТА ШУМ -0.1 +0.1 %FS
ВИХІДНИЙ СИГНАЛ ВКЛЮЧЕНИЙ
ВИХІДНИЙ СТРУМ - 50 mA
ХОЛОСТА НАПРУГА - 100 VDC
НАПРУГА ПРИ 50 мА - 1.2 VDC
ДАТЧИК ВИВЕДЕННЯ
ЗАГАЛЬНИЙ РЕЖИМ ВВОДУ -7 +12 Volts
ПОРІГ ДЛЯ РЕЖИМУ ВВЕДЕННЯ TTL 1.4 1.8 Volts
РЕЖИМ ДИФЕРЕНЦІАЛЬНОГО ОПОРУ 131 135 Ohms
ЛІЧИЛЬНИК - 2 MHz
(Зі стандартною прошивкою / настройкою)
ІНТЕРФЕЙС RS-422
МАКСИМАЛЬНА ШВИДКІСТЬ ДАНИХ - 10 MBIT/S
РЕЖИМ ЗАГАЛЬНОГО ВВОДУ -7 +12 Volts
ВХІДНИЙ РЕЗИСТОР ТЕРМІНАЦІЙНИЙ 131 135 Ohm
ВИСНОВОК НИЗЬКИЙ - 8 Volts
ВИСНОВОК ВИСОКИЙ VCC-8 - Volts
ДІАПАЗОН ТЕМПЕРАТУРИ -40°C +85°C -

Тип плати: дочірня

Підтримувані операційні системи: Linux, Windows

Інтерфейс підключення: LPT

Габаритні розміри: 175х101.5х24 мм

Вага: 230 г



Розміри плати:



Розташування роз'ємів:

Щоб скористатися всіма перевагами контролера MESA 7I77D, необхідно встановити актуальну версію прошивки.

Прошивки для контролера MESA 7I77D - завантажити

Більш детальну інформацію щодо налаштування контролера можна знайти за посиланнями:

www.mesanet.com

store.mesanet.com



Комплект поставки:

- Контролер MESA 7I77D (1 шт.)



Більш докладну інструкцію по експлуатації дивіться в розділі "Специфікація"



До цього контролера у нас можна придбати:

Контролер MESA 5I25КонÑ'ÑÐ¾Ð»Ð»ÐµÑ MESA 5I25 , ÑоÑ'о 2

LPT кабель довжиною 1.2 мLPT кабель ÐоÐ2жÐною 1,2м, ÑоÑ'о 2

LPT кабель довжиною 3 мLPT кабель ÐоÐ2жÐною 1,2м, ÑоÑ'о 2



Дивіться всі наші оголошення, у нас є:

Основні
ВиробникMESA
Країна виробникСША
Тип монтажуПоверхневий
Гарантійний термін3 міс
СтанНовий
Модель7I77D
Підтримувані операційні системиLinux, Windows
Тип платидочірня
Технічні характеристики
Напруга5 В
Мінімальна робоча температура-40 град.
Максимальна робоча температура85 град.
Інтерфейс підключення контролераLPT
Габаритні розміри
Довжина175 мм
Ширина101.5 мм
Висота24 мм
Вага (г)230
