КОМПЛЕКТУЮЧІ ДЛЯ ВЕРСТАТІВ З ЧПК

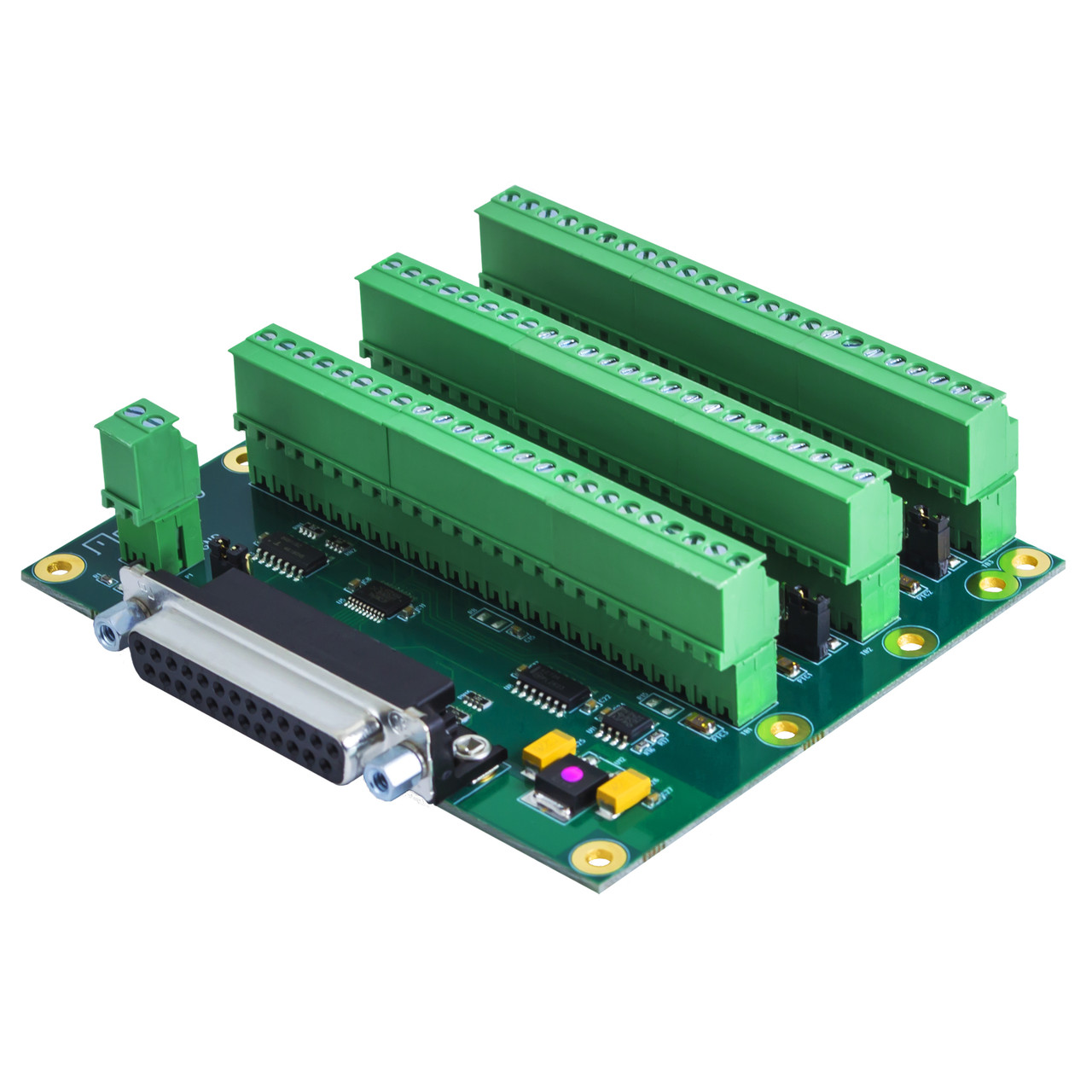

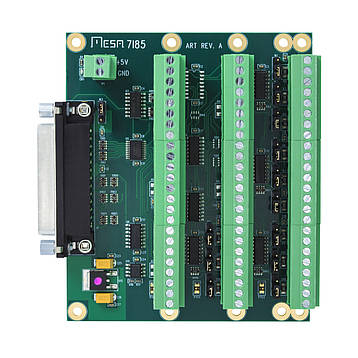

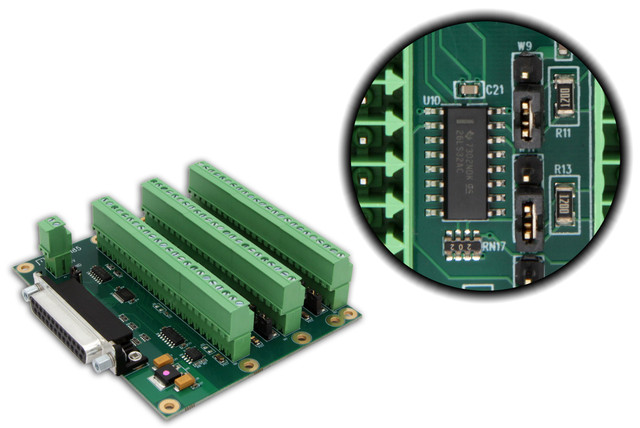

Контролер MESA 7I85S, фото 3
Контролер MESA 7I85S, фото 1
Контролер MESA 7I85S, фото 4
Контролер MESA 7I85S, фото 5

Контролер MESA 7I85S

Опис
Характеристики
Специфікація
Інформація для замовлення
Контролер 7I85S 4-канальний енкодер, 8 диференціальних виходів, одноканаловий інтерфейс RS-422

7I85S - це чотириканальний енкодер c 8 диференціальними виходами та одноканаловий інтерфейс RS-422 для серії інтерфейсних плат вводу / виводу Mesa Anything I / O. 7I85S розроблений для додатків управління рухом. 7I85S має чотири входи TTL або диференціального енкодера, включаючи індексні, вісім диференціальних виходів, які можна використовувати в якості чотирьох пар диференціальних вихідних сигналів step+ dir або ШІМ-виходів або інших вихідних функцій. Один послідовний інтерфейс RS-422 призначений для розширення вводу / виводу. З'єднання контролера - це роз'єм DB25, який відповідає розташуванню 25-контактних плат вводу-виводу Mesa. Всі буферизовані входи / виходи закінчуються вставними гвинтовими клемами 3,5 мм (входять в комплект постачання).







Характеристики:

Тип характеристики Мінімум Максимум Примітка
              Електроживлення
Джерело живлення 5V 4.75  5.25  VDC
споживане електроживлення 5V - 300 mA mA
Струм 5V на кожен роз'єм вводу/виводу  - 640 mA
Максимальна швидкість даних - 10 MBIT/S
RS-422 вихід низький - 8 Volts
RS-422 вихід високий VCC-2.5 - Volts
Режим загального входу -7 +12 Volts
Межа режиму TTL входу 1.4 1.8 Volts
Робоча температура 0 +70 °C

Тип плати: дочірня

Інтерфейс підключення: LPT

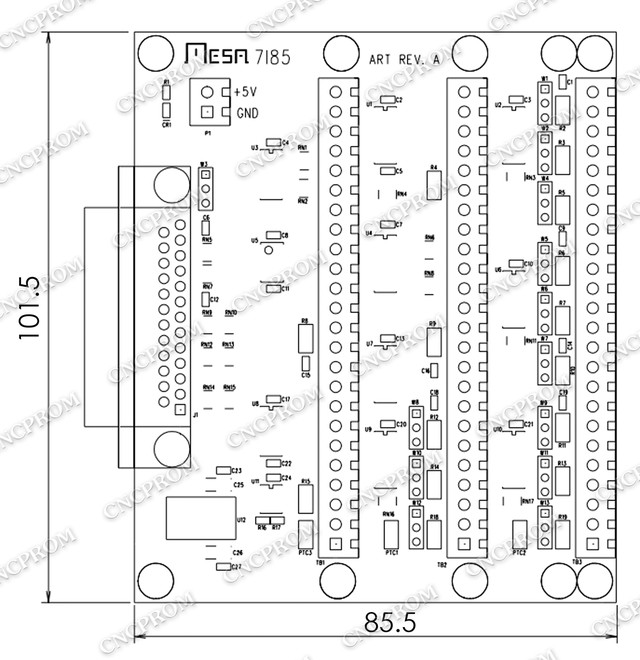

Габаритні розміри:



Розташування роз'ємів:





Прошивка для контролера MESA 7I85S - завантажити



Більш детальну інформацію щодо налаштування контролера можна знайти за посиланнями:

mesanet.com

store.mesanet.com

forum.linuxcnc.org

cnc-club



Комплект постачання

- Контролер MESA 7I85S (1 шт.)



Більш докладну інструкцію по експлуатації дивіться в розділі "Специфікація"



До цього контролера у нас можна придбати

Контролер MESA 5I25КонÑ'ÑÐ¾Ð»Ð»ÐµÑ MESA 5I25 , ÑоÑ'о 2

Контролер MESA 6I25КонÑ'ÑÐ¾Ð»Ð»ÐµÑ MESA 6I25 , ÑоÑ'о 2

LPT кабель довжиною 1.2 м

LPT кабель довжиною 3 м LPT кабель ÐоÐ2жÐною 1,2м, ÑоÑ'о 2





Дивіться всі наші оголошення, у нас є:

Основні
ВиробникMESA
Країна виробникСША
Тип монтажуНа плату
Гарантійний термін3 міс
СтанНовий
Модель7I85S
Тип платидочірня
Технічні характеристики
Напруга5 В
Максимальна робоча температура70 град.
Інтерфейс підключення контролераLPT
