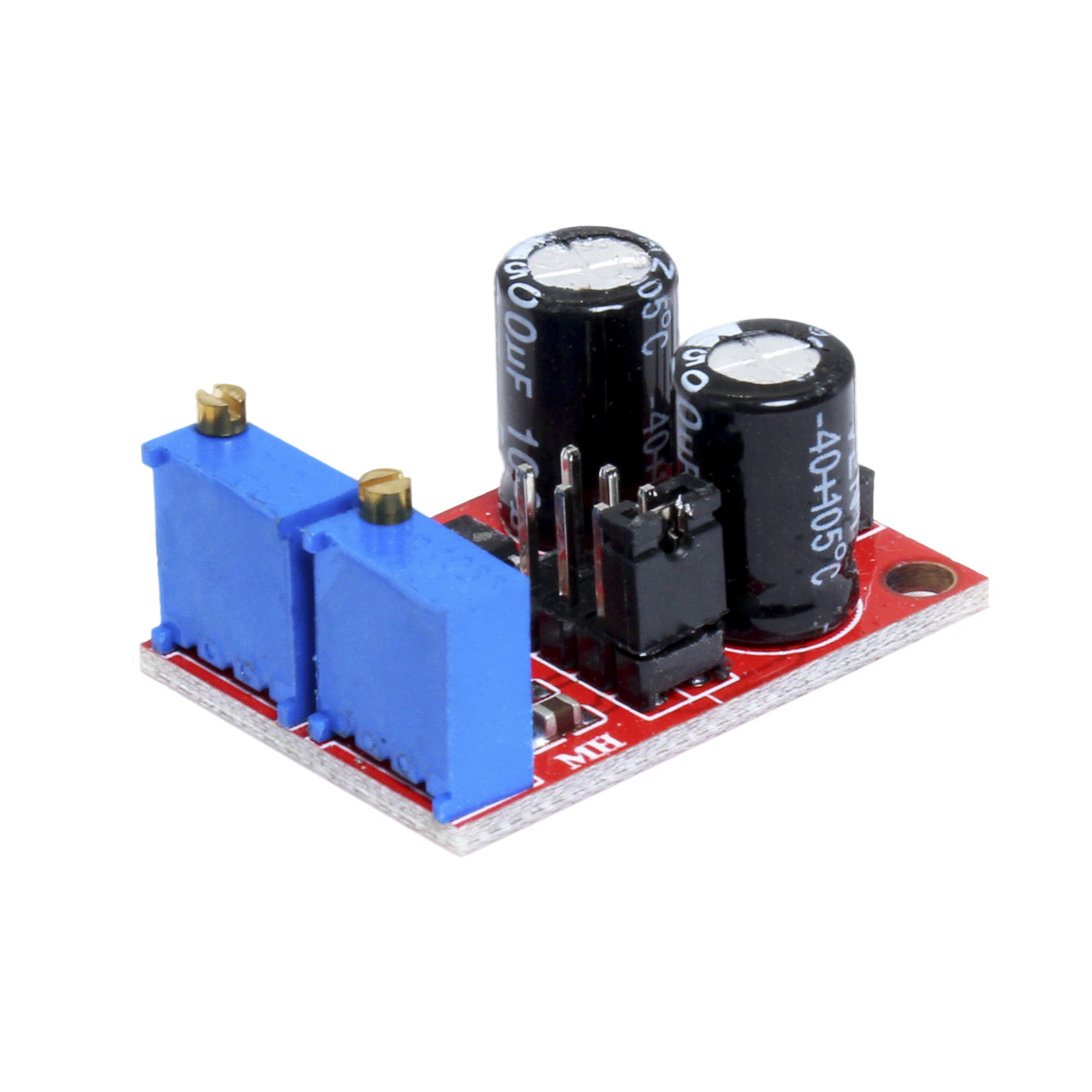

Генератор прямокутних імпульсів на базі мікросхеми NE555
Даний модуль генерує послідовність прямокутних імпульсів, які визначаються RC-ланцюжком, що дозволяє використовувати його в проектах на мікроконтролерах для налаштування параметрів вихідних імпульсів, або як задаючий генератор в настройки і тестування електронного обладнання. Генератор на мікросхемі NE555 оснащений червоним світлодіодним індикатором, який при малій вихідний частоті починає блимати.
Частота вихідних імпульсів регулюється з допомогою перемички в чотирьох діапазонах:
1 Hz – 50 Hz
50Hz – 1 kHz
1 kHz – 10 кГц
10 kHz – 200 kHz
Особливості:
-
Налаштування частоти імпульсів здійснюється резистором R1
-
Шпаруватість задається з допомогою підлаштування резистора R2
-
Амплітуда вихідних імпульсів пропорційна напрузі джерела живлення (4.2 – 11.4 В)
-
Харчування модуля може здійснюється від контролера або від зовнішнього джерела живлення
Характеристики:
Форма імпульсів: прямокутна
Діапазон регулювання частоти: 1 Hz – 200 kHz
Регулювання шпаруватості: 50 - 100 %
Напруга живлення: 5 - 15 VDC
Вихідний струм: 35 мА
Робоча температура: 0...+70°C
Габаритні розміри: 31х22х14 мм
Вага: 6.3 м
Габаритні розміри:

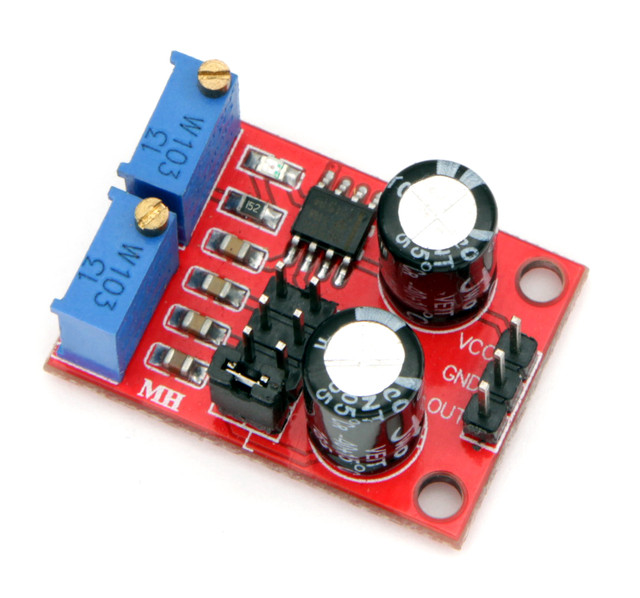

Функції контактів:
Схема генератора для отримання скважності імпульсів ≤2:
- Генератор прямокутних імпульсів на базі мікросхеми NE555 (1 шт.)
