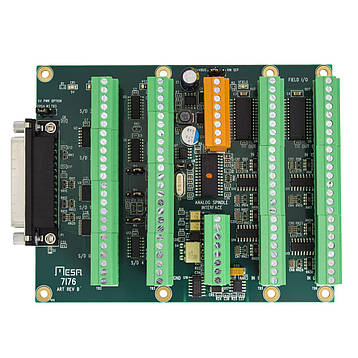

Контролер MESA 7I76

Опис
Характеристики
Специфікація
Інформація для замовлення
7I76 STEP/IO  Step&dir plus I/O

7I76 є дочірньою платою/платою для використання з 25-контактними картами введення/виведення MESA, як-от 5I25. 7I76 призначена для сполучення до 5 осьових крокових двигунів або серводвигунів, а також забезпечує інтерфейс датчика шпинделя, ізольоване аналогове керування швидкістю шпинделя і 48 ізольованих точок введення/виведення для використання в польових введеннях загального призначення. Усі виходи кроку та напрямку є буферизованими сигналами 5 В, які можуть подавати 24 мА. Всі виходи підтримують диференціальний режим для зниження сприйнятливості до шуму. Для керування шпинделем передбачена ізольована аналогова напруга шпинделя з виходами напрямку та роздільної здатності, як і канал з одним шпиндельним енкодером з TTL або диференціальними входами. Для загального керування передбачені 48 точок ізольованого польового введення-виведення, включно з кінцевими вимикачами та входами панелі керування, увімкненням охолоджувальної рідини та керуючи виходами пристрою зміни інструмента. Ізольоване введення/виведення містить 32 вхідні сигнали та 16 вихідних сигналів. Входи можуть сприймати сигнали від 5 до 32 В, а виходи можуть перемикати сигнали від 5 до 28 В. Максимальне вихідне навантаження становить 300 мА. Виходи захищені від короткого замикання. На додаток до можливості зчитування цифрового стану вмикання/вимикання кожного входу, чотири вхідні напруги виводів зчитуються з роздільною здатністю 8 бітів, а два входи датчика MPG надаються як опція на чотирьох польових входах. Польове введення/виведення живиться від ізольованого польового джерела живлення 10-32 В. Один інтерфейс RS-422 призначений для розширення входів/виходів через дочірню плату послідовного введення/виведення. Вся польова проводка закінчується вставними 3,5-мм гвинтовими клемними колодками.

Під'єднується до плат MESA Anything I/O 25 пін, зокрема MESA 5i25, MESA 6i25, MESA 7i43.



Особливості плати:

  • Керування 5 step/dir осями

  • Керування шпинделем ±10 В (аналоговий вивід), пін dir, пін enable

  • Оброблення 1 квадратурного енкодера, для контролю шпинделя або осі

  • 32 in + 16 out ізольованих пінів

  • Роз'єм RS-422 для додаткових дочірніх плат Smart Serial

Характеристики:

ТИП ХАРАКТЕРИСТИКИ МІНІМУМ МАКСИМ ЗАСТОСУВАННЯ
НАПРУГА 5V 4.5 VDC 5.5 VDC -
5V СТРУМ - 100 mA Без додаткового навантаження
ВИХОДИ КРОК/НАПРЯМОК
ВИХОДИ STEP/DIR ВИСОКОЇ НАПРУГИ 4V - Верхнє значення 10 мА
ВИХОДИ STEP/DIR ВИСОКОЇ НАПРУГИ - 1V Нижнє значення 10 мА
 ВХІД/ВИХІД
VIN (ПОТУЖНІСТЬ ЛОГІЧНОГО ПОЛЯ ВХОДУ-ВИХОДУ) 8 VDC 32 VDC -
СПОЖИВАННЯ ПОТУЖНОСТІ VIN  - 1 W Typ. 600 mW
СИЛА ПОЛЯ 5 VDC 28 VDC -
СТРУМ НА ВИХОДІ - 350 mA
(РЕЗИСТИВНІ ТА ІНДУКТИВНІ НАВАНТАЖЕННЯ З ЗВОРОТНИМ ДІОДОМ)
СТРУМ НА ВИХОДІ - 60 mA
(ІНДУКТИВНІ НАВАНТАЖЕННЯ БЕЗ ДІОДА)
СТРУМ НА ЧИП - 1.4 A
ВХІД ВИСОКОШВИДКІСНОГО ЕНКОДЕРУ
РЕЖИМ ЗАСТОСУВАННЯ ВХОДУ -7 +12 Volts
ПОРІГ ДЛЯ РЕЖИМУ ВХОДУ TTL 1.4 1.8 Volts
 РЕЖИМ ДИФЕРЕНЦІАЛЬНОГО ОПОРУ 131 135 Ohms
ЛІЧИЛЬНИК - 10 MHz
ІНТЕРФЕЙС RS-422
МАКСИМАЛЬНА ШВИДКІСТЬ ДАНИХ - 10 MBIT/S
РЕЖИМ ЗАСТОСУВАННЯ ВХОДУ -7 +12 Volts
ВХІДНИЙ ТЕРМІНАЦІЙНИЙ РЕЗИСТОР 131 135 Ohm
ВИХІД НИЗЬКИЙ  - 8 Volts
ВИХІД ВИСОКИЙ VCC-8 - Volts
ІНТЕРФЕЙС ШПИНДЕЛЯ
НАПРУГА 5 15 Volts
(ШПИНДЕЛЬ + -> ШПИНДЕЛЬ)
СТРУМ - 20 mA
ІЗОЛЯЦІЙНА НАПРУГА - 500  Volts DC
НЕЛІНІЙНІСТЬ - 1 % при 5KHz
 СТРУМ НА ВИХОДІ DIR / ENA - 50 mA
НАПРУГА НА ВИХОДИ DIR / ENA - 100 Volts DC
ІЗОЛЯЦІЙНА НАПРУГА DIR / ENA - 500 Volts DC
ДІАПАЗОН ТЕМПЕРАТУРИ -40°C +85°C -

Тип плати: дочірня

Підтримувані операційні системи: Windows

Інтерфейс під'єднання: 25 пін

Габаритні розміри: 127х101.5х23.5 мм

Вага: 180 г



Розміри плати:



Розташування роз'ємів:

Щоб скористатися всіма перевагами контролера MESA 7I76, необхідно встановити актуальну версію прошивки.

Прошивки для контролера MESA 7I76  - завантажити

Докладну інформацію щодо налаштування контролера можна знайти за посиланнями:

mesanet.com

store.mesanet.com



Комплект постачання

- Контролер MESA 7I76 (1 шт.)



Докладнішу  інструкцію з експлуатації дивіться на вкладці "Специфікації"

До цього контролера в нас можна придбати

Контролер MESA 5I25Контроллер MESA 5I25 , фото 2

Контролер MESA 6I25Контроллер MESA 6I25 , фото 2



Дивіться всі наші оголошення, у нас є:



Основні
Гарантійний термін3 міс
Країна виробникСША
СтанНовий
Тип монтажуНа корпус
ВиробникMESA
Модель7I76
Підтримувані операційні системиWindows
Тип платидочірня
Технічні характеристики
Мінімальна робоча температура-40 град.
Напруга5 В
Максимальна робоча температура85 град.
Інтерфейс підключення контролера25 пін
Габаритні розміри
Ширина101.5 мм
Довжина127 мм
Висота23.5 мм
Вага (г)180
