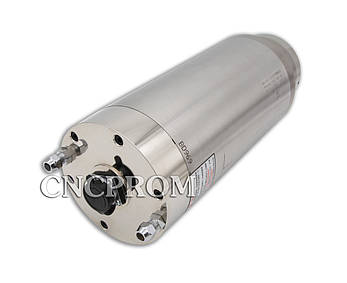

Шпиндель GDK125-18-24Z/5.5, 380V, 5.5 kW, 11А, ER25, водяне охолодження, фото 1
Шпиндель GDK125-18-24Z/5.5, 380V, 5.5 kW, 11А, ER25, водяне охолодження, фото 3
Шпиндель GDK125-18-24Z/5.5, 380V, 5.5 kW, 11А, ER25, водяне охолодження, фото 4

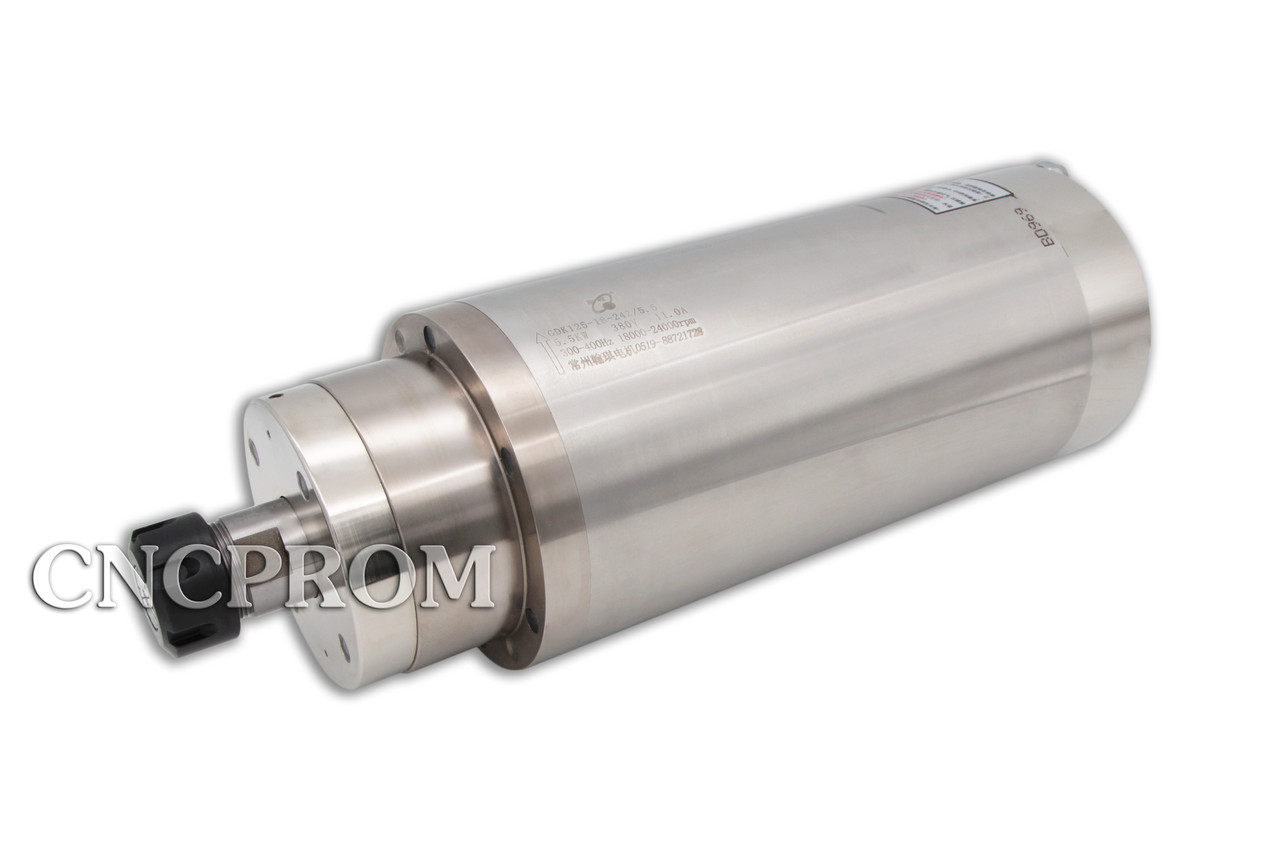

Шпиндель GDK125-18-24Z/5.5, 380V, 5.5 kW, 11А, ER25, водяне охолодження

Опис
Характеристики
Інформація для замовлення

Шпиндель GDK125-18-24Z/5.5, 380V, 5.5 kW, 11А, ER25, водяне охолодження

Шпиндель GDK125-18-24Z/5.5 з рідинним охолодженням, призначений для високопродуктивного свердління, фрезерування і гравірування по металу та інших матеріалів. Дана модель застосовується на портальних фрезерних верстатах і деревообробних центрах, однак може використовуватися і в інших областях. Установка інструменту здійснюється ручним способом, за допомогою цангового затиску, що дозволяє використовувати шпиндель у верстатах різної складності. Процес охолодження шпинделя здійснюється за рахунок циркуляції охолоджуючої рідини, що дозволяє досягти оптимального температурного режиму радіально-упорних підшипників і забезпечити тривалий термін експлуатації. Для управління роботою шпинделя необхідно використовувати перетворювач частоти (інвертор).

Застосування: деревообробка, художня різьба по дереву, меблеве виробництво,металообробка, виготовлення ювелірних виробів, розкрій ДСП, порізка листових матеріалів і т. д.




Увага! Для нормальної роботи шпинделя необхідна подача стиснутого повітря для створення повітряного ущільнення, яке перешкоджає потраплянню пилу і ЗОР всередину шпинделя. Отвір для подачі повітря знаходиться в нижній частині шпинделя. Повітря повинно бути сухим і очищеним, точність фільтрації повинна становити 0.1 мкм. Атмосферний тиск повітря складає 0.1-0.2 МПа, повітряне ущільнення повинно бути нормально відкритим.

Примітка: Новий шпиндель або шпиндель, який не використовується протягом тривалого часу необхідно запускати повільно. Спочатку запускати шпиндель протягом пів години, на 25% від максимальної швидкості, а потім збільшити на 15 хвилин до 50% від максимальної швидкості. І тільки потім збільшити швидкість до максимальної. Під час всього робочого процесу необхідно перевіряти температуру шпинделя, якщо шпиндель буде ставати гарячим - зупиніть роботу.



Технічні характеристики:

Модель: GDK125-18-24Z/5.5

Тип двигуна: асинхронний

Тип охолодження: водяне (рідинне)

Потужність: 5.5 кВт

Крутний момент: 2.92 Нм

Кількість полюсів: 2

Кількість фаз: 3

Напруга: 380 В

Струм: 11

Частота: 300-400 Гц

Швидкість обертання: 18000-24000 об/хв

Підшипники: 2Х7007С Р4, 2Х7005С Р4

Мастило підшипників: консистентне

Биття: ≤0.005 мм

Діаметр: 125 мм

Цанговий затиск: ER25

Гайка: ER25UM

Вага: 22 кг



Переваги і недоліки шпинделя з водяним охолодженням:

У порівнянні з повітряним охолодженням, диски з рідинним охолодженням мають відчутно меншу вартість, при цьому розміри більш компактні. Такий шпиндель працює з низьким рівнем шуму, за умови, що різальний інструмент сам не робить сильного шуму. Циліндрична форма шпинделя і кронштейном кріплення дозволяє легко регулювати висоту шпинделя, і розширити можливості верстата при роботі з довгими фрезами і високими заготовками.

До недоліків можна віднести те, що у шпинделя з водяним охолодженням є небезпека появи корозії всередині корпусу, це може викликати попадання охолоджуючої рідини всередину обмоток шпинделя з подальшим виходом їх з ладу. Для повноцінної роботи шпинделя з рідинним охолодженням потрібно додаткове обладнання для охолодження: насос, радіатор, трубки і бачок.



Габаритні розміри:

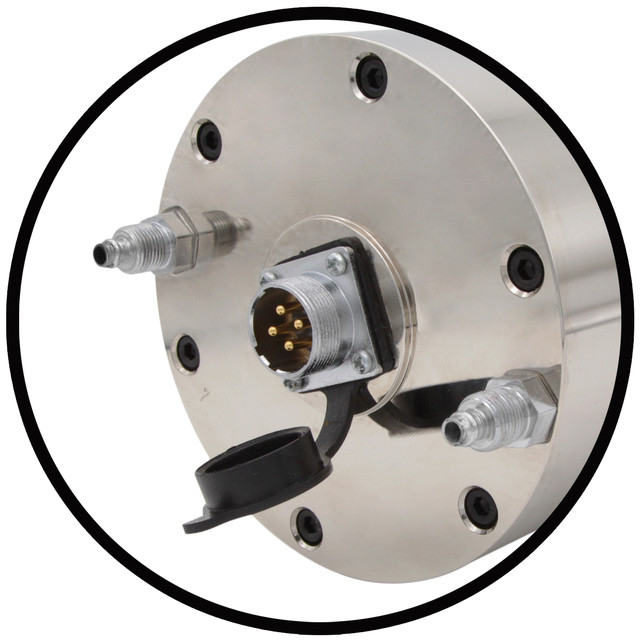

Схеми підключення:

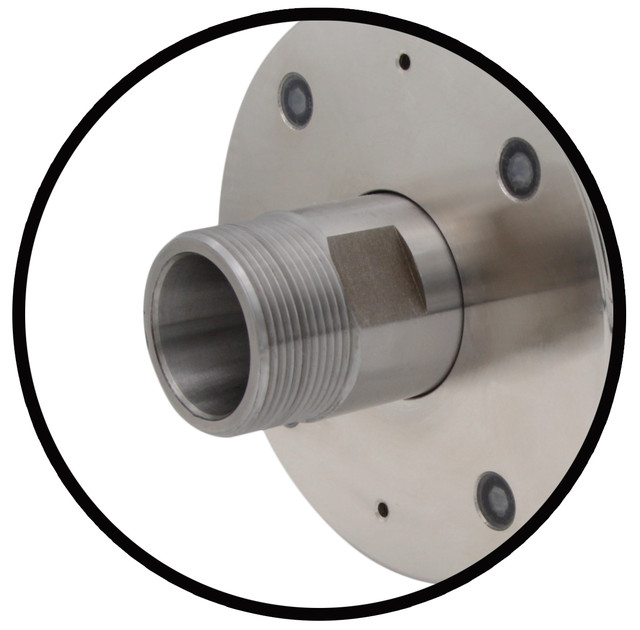

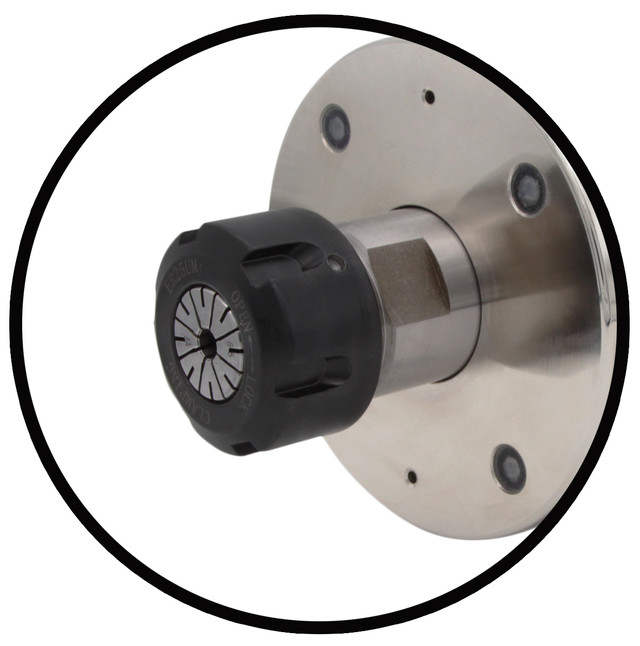

Основні елементи шпинделя:

Корисна інформація

Щоб ваш шпиндель прослужив довго і не виникало проблем з обмотками із-за корозії, ні в якому разі не використовуйте для охолодження звичайну воду. Використовуйте відповідний насос для прокачування охолоджуючої рідини, так як частою помилкою є використання насоса, який не розрахований на тривалу роботу або негерметичного насоса, де погано захищені електричні з'єднання. Рекомендується використовувати трубки достатньої жорсткості, щоб уникнути перегинів, деякі види трубок можуть втрачати форму при температурі вище +40С

Важливо!!!

  • Перш ніж під'єднати шпиндель до частотнику, необхідно провести настройку інвертора. В іншому випадку є ризик виходу з ладу обох комплектуючих (для того, щоб згорів шпиндель, достатньо 30 сек.).



  • Мінімальна рекомендована швидкість обертання шпинделя становить 6000 об/хв. Використання більш низьких швидкостей може привести до перегріву шпинделя і як наслідок його вихід з ладу. Температура підшипникової опори не повинна перевищувати 65-66°С.

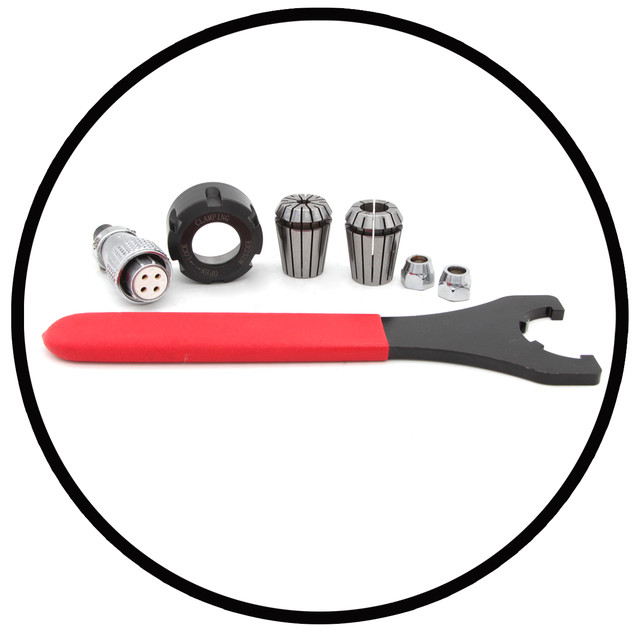

Комплект постачання

- Шпиндель GDK125-18-24Z/5.5 (1 шт.)

- Цанга ER25 6 мм (1 шт)

- Цанга ER25 13 мм (1 шт)

- Гайка ER25UM (1 шт.)

- Гайковий ключ ER25UM (1 шт.)

- Роз'єм для підключення шпинделя (1 шт.)



До цього шпинделю у нас можна придбати

Інвертор HY05D543B, 5.5 KW 13A 380VÐнÐ2еÑÑ'Ð¾Ñ HY05D543B, 5.5 KW 13A 380V, ÑоÑ'о 2

Інвертор (частотники) 5,5 KW 0-600Hz 380V три фазиÐнÐ2еÑÑ'Ð¾Ñ (ÑаÑÑ'оÑ'нÐк) 5,5 KW 0-600Hz 380V Ñ'ÑÐ ÑазÑ, ÑоÑ'о 2

Водяний насос занурювальний DK-5000, 105W 220AC для охолодження шпинделяПоÐ3ÑужноÐ1 Ð2оÐÑноÐ1 наÑÐ¾Ñ DK-5000, 105W 220AC ÐÐ»Ñ Ð¾Ñ...лажÐенÐÑ ÑˆÐ¿ÐнÐелÑ, ÑоÑ'о 2

Кронштейн для кріплення шпинделя 125ммКÑоншÑ'еÐ1н ÐÐ»Ñ ÐºÑепленÐÑ ÑˆÐ¿ÐнÐÐµÐ»Ñ 125мм, ÑоÑ'о 1

Цанговий патрон BT40-ER25-70ЦанÐ3оÐ2ÑÐ1 паÑ'Ñон BT40-ER25-70, ÑоÑ'о 2

Подовжувач цангового патрона C20-ER25UM-150LУÐлÐнÐÑ'ель ÑанÐ3оÐ2оÐ3о паÑ'Ñона C20-ER25UM-150L, ÑоÑ'о 2

Комплект радіально-упорних дуплексних підшипників H7007C 2RZ P4 DTAÐšÐ¾Ð¼Ð¿Ð»ÐµÐºÑ ÑаÐÐально-упоÑнÑÑ... ÐуплекÑнÑÑ... поÐшÐпнÐкоÐ2 H7007C 2RZ P4 DTA, ÑоÑ'о 2

Комплект радіально-упорних дуплексних підшипників H7005C 2RZ P4 DTAÐšÐ¾Ð¼Ð¿Ð»ÐµÐºÑ ÑаÐÐально-упоÑнÑÑ... ÐуплекÑнÑÑ... поÐшÐпнÐкоÐ2 H7005C 2RZ P4 DTA, ÑоÑ'о 2

Трубка для охолоджуючої рідини 5.5х8ТÑубка ÐÐ»Ñ Ð¾Ñ...лажÐаюÑеÐ1 жÐÐкоÑÑ'Ð 5.5 Ñ...8 , ÑоÑ'о 2

Одинарна шарнірна трубка з краном для подачі СОЖОÐÐнаÑÐ½Ð°Ñ ÑˆÐ°ÑнÐÑÐ½Ð°Ñ Ñ'Ñубка Ñ ÐºÑаном ÐÐ»Ñ Ð¿Ð¾ÐаÑРСОÐ, ÑоÑ'о 2

Радіатор 275х120 (під вентилятори 120х120)РаÐÐаÑ'Ð¾Ñ 275Ñ...120 (поРÐ2енÑ'ÐлÑÑ'оÑÑ 120Ñ...120), ÑоÑ'о 2

Вентилятор (кулер) 120х120, 12V, 0.21 AÐ'енÑ'ÐлÑÑ'Ð¾Ñ (кулеÑ) 120Ñ...120, 12V, 0.21 A, ÑоÑ'о 2

Гайковий ключ ER25UM ÐаеÑнÑÐ1 ÐºÐ»ÑŽÑ ER25UM, ÑоÑ'о 2



Набір цанг ER25 16 штук 2-16 ÐÐ°Ð±Ð¾Ñ ÑанÐ3 ER16 10 шÑ'ук 0,5-10, ÑоÑ'о 1

ФрезиФÑеза конÐÑеÑÐºÐ°Ñ ÑпÐÑÐ°Ð»ÑŒÐ½Ð°Ñ ÑÑеÑÐÑеÑÐºÐ°Ñ R0.25*20*D6*L50, ÑоÑ'о 2





Дивіться всі наші оголошення, у нас є:

Основні
Країна виробникКитай
СтанНовий
Діаметр125 мм
Напруга380 В
Кількість фаз3
Вага22 кг
МодельGDK125-18-24Z/5.5
Тип двигунаасинхронний
Тип охолодженняводяне (рідинне)
Потужність5.5 кВт
Крутний момент2.92 Нм
Число полюсів2
Струм11 А
Частота300-400 Гц
Швидкість обертання18000-24000 об/хв
Підшипники2Х7007С Р4, 2Х7005С Р4
Мастило підшипниківконсистентне
Биття≤0.01 мм
Цанговий затискER25
ГайкаER25UM
Користувальницькі характеристики
Кількість в упаковці1 шт.
ЦангаER25
Потужність (Вт)5500
Вхідна напруга (В)380
Корпускруглий
