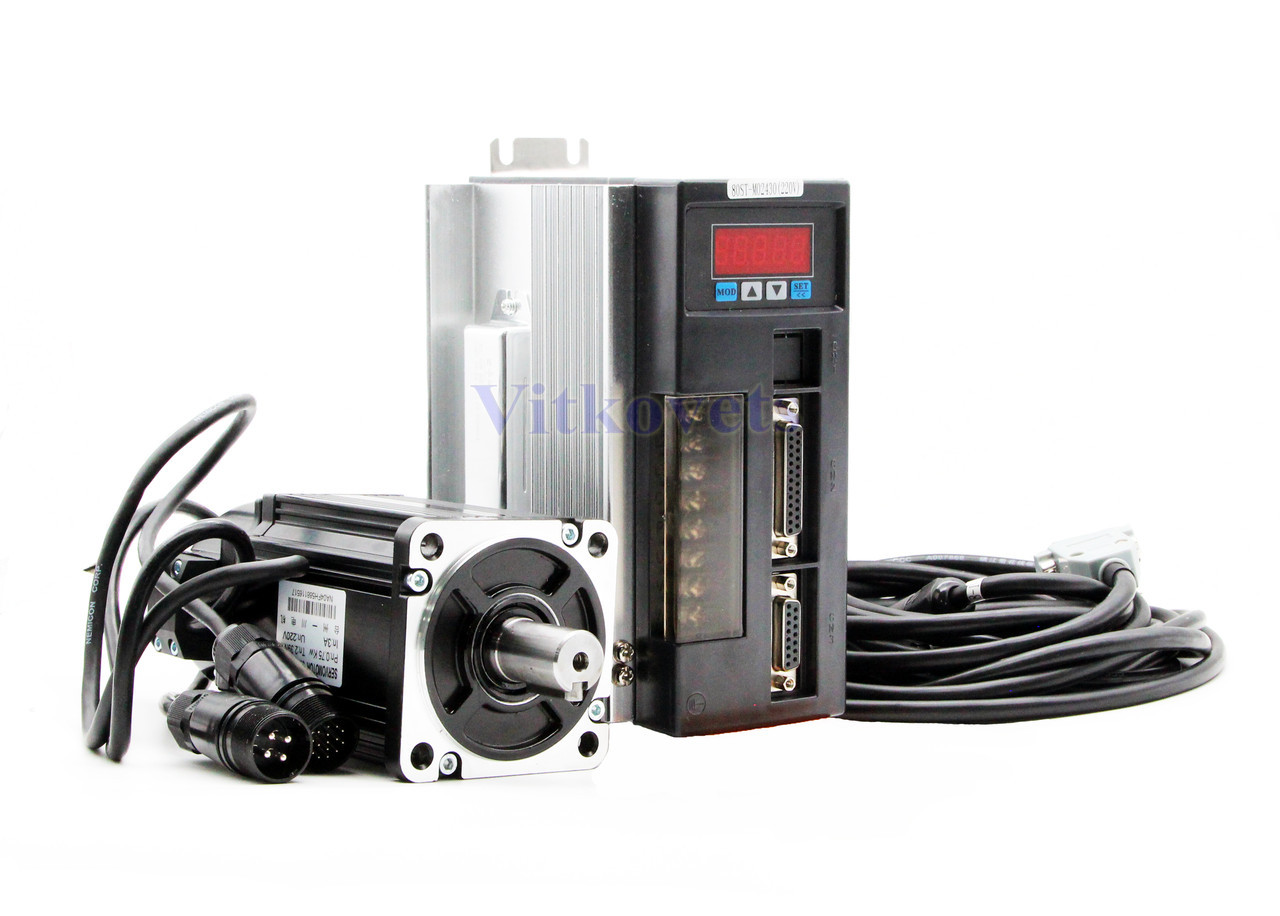

Серводвигун, серводрайвер 90ST-M02430, 750W, 2.4 Nm

Серводвигун 90ST-M02430  являє собою привод змінного струму, який призначений для комплектування верстатного обладнання. Сервопривід має низку переваг: високий обертальний момент щодо до інерції; точність позиціювання; відстежується положення завдяки використанню зворотного зв'язку, якщо немає резонансу та вібрації; точність підтримання швидкості та стабільність обертового моменту; за малих розмірів двигуна можна отримати високу потужність; можливість швидкого розгону та гальмування. Максимальна ефективна  робота серводвигуна забезпечується спільний використанням із серводрайвером 90ST-M02430.

Сфери застосування: верстати зі ЧПК (ЧПУ), обробка матеріалів, маркування, на конвеєрах, харчова промисловість, медичне паковання й багато іншого.

Характеристики:
Модель серводвигуна:  90ST-M02430
Номінальна потужність (кВт): 0.75
Номінальна напруга (V): 220 (1 або 3 фази)
Номінальний струм (A): 3
Номінальна швидкість (об/хв): 3000
Номінальний обертальний момент (Н. м): 2.4
Максимальний обертальний момент (Н. м):  7.1
Постійна напруга (V/1000об/хв):  51
Коефіцієнт обертального моменту (N.m/A): 0.8
Момент інерції ротора (кг. м2): 2.45 ×10-4
Опір (Ω): 3.2
Індуктивність (mH):  7.0
Вага (кг): 3.4
Роздільна здатність енкодера: (PPR) 10000
Клас ізоляції:  B
Клас безпеки: IP65
Довжина кабелю енкодера (м): 3
Умови експлуатації:
Температура: -20 ⁇ С ~ + 50 С; вологість: <90%
Розміри:

Драйвер 90ST-M02430  (сервопідсилювач) призначений для керування серводвигуном 90ST-M02430. Серводрайвер разом з відповідним йому серводвигуном являє собою високоточний пристрій. Для керування напрямком і кроком обертання двигуна можна використовувати не тільки контролер, а й генератор імпульсів, який необхідно під'єднати до порту CN2 драйвера в такий спосіб:

• Контакт 3: PP+ (STEP+) +5V
• Контакт International PP- (STEP-) -5V
• Контакт 4: PD+ (DIR+) +5V
• Контакт 5: PD- (DIR-) -5V

Завдяки неперевершеним характеристикам серводрайвер знаходить застосування в середньому та у великому автоматизованому обладнанні, верстати з ЧПК (ЧПУ), гравіювальні машини, пакувальні пристрої, маркувальне обладнання, де переважно висока швидкість, висока точність і низький рівень шуму двигуна

Характеристики та особливості:

Номінальний струм: 4.4 А
Номінальна потужність: 1.0 kw
Номінальна напруга: 220 В
Піковий струм: 20A
Частота: 50-60HZ
Робоча температура: 0 ~ 55 ℃
Вологість:  <90%
Габаритні розміри: 150х78х180мм
Вага: 2.200 кг

Режим контролю:

• позиціювання
• швидкість
• момент

Розміри:

Схема під'єднання живлення до драйвера:

1.     Серводвигун 90ST-M02430

2.     Серводрайвер 90ST-M02430

3.     Кабель енкодера для двигуна (екранований із роз'ємами для з'єднання енкодера серводвигуна)

4.     Кабель силовий для сервоприводу (екранований із роз'ємами, для з'єднання виводів обмоток серводвигуна)

5.     25-контактний роз'єм типу тато
