Фрезерно-гравировочный станок CNC 8060Z USB - это высокотехнологичное устройство, которое путем вращения закрепленного в шпиндели инструмента выполняет фрезерование, гравирование, сверление и раскрой различных материалов. Рама и рабочее поле станка изготовлены из алюминиевого сплава. В качестве линейных направляющих используются валы (весь Х: вал без опоры WSC20; ось Y: вал на опоре SBR16; ось Z: вал без опоры WSC16). Приводные механизмы представлены шарико-винтовыми передачами (всь Х: 1605; ось Y: 1605; ось Z: 1605). Плавность и точность работы обеспечивают 4 шаговых двигателя (оси X,Y,Z - 23HS8430, 3.0 А, ). Станок CNC 8060Z оснащен шпинделем GDZ-80-1.5 (диаметр 80 мм, мощность 1.5 кВт, водяное охлаждение),  Работает устройство под управлением контроллера POWACE CNC 6040 Z. Подключение к компьютеру осуществляется через интерфейс USB.

Особенности станка CNC 8060Z:

• Высокая точность работы
• Прочная конструкция из алюминиевого сплава
• Качественные комплектующие
• Возможность обработки различных материалов
• Возможность автоматизации операций с помощью компьютерного управления
• Беспроводное управление процессом
• Низкий уровень шума

Применение: деревообработка; мебельное производство; обработка мягких металлов; изготовление ювелирных изделий; раскрой ДСП, МДФ, ЛДСП; резка листовых материалов и т.д.

Обрабатываемые материалы: дерево, ДСП, МДФ, ЛДСП, пластик, оргстекло, пенопласт, искусственный камень, ювелирный воск, мягкие металлы и т.д.

Основные технические характеристики:

Модель: CNC 8060Z

Электропитание: 220-240 VAC (50/60Hz)

Количество осей управления: 3

Интерфейс подключения: USB 2.0

Контролер: POWACE CNC 6040 Z

Шпиндель: GDZ-80-1.5

Шаговые двигатели: оси X,Y,Z - 23HS8430 3.0 A, угол шага: 1,8 °

Линейные направляющие: ось Х: вал без опоры WSC20; ось Y: вал на опоре SBR16; ось Z: вал без опоры WSC20

Приводные механизмы: ось Х: 1605; ось Y: 1605; ось Z: 1605

Водяна помпа: TD-450 (мощность 80 Вт, максимальная высота подъема 3.5 м, производительность 3500 л/ч)

Материал корпуса: алюминиевый сплав

Материал рабочего поля: станковый алюминиевый профиль 6061-6063

Наличие конечных выключателей: присутствуют

Точность позиционирования: 0.03 мм

Максимальная рабочая скорость: 4000 мм/мин (скорость гравировки: 300-3000 мм/мин)

Максимально допустимая толщина обрабатываемого материала: ≤90 мм

Код команди: G code/.nc/.nnc/.tab/.txt

Программное обеспечение: Mach3/Emc2/Kcam (Type3, Wentai, ArtCAM, coppercam)

Операционная система: Windows XP, 7

Рабочая среда: температура +5°...+40°С, влажность 35...80%

Размеры рабочего поля: 790х585 мм

Габаритные размеры станка: 1120х880х520 мм

Вага верстата: 62 кг

Основные компоненты станка:

                          Шпиндель

GDZ-80-1.1 (диаметр 80 мм, цанга ER11, мощность 1.1 кВт, биение 3...5 мкм, скорость вращения 24000 об/мин)

                    Шаговый двигатель

23HS8430 (фланец NEMA23, удерживаемый, номинальный ток 3.0А)

                        Рабочее поле

  Алюминиевый профиль 15х160 (6061-Т5)

                Приводной механизм

                    КГП 1605

                 Линейная направляющая

               Вали на опоре SBR16

                 Линейная направляющая

      Вали без опори WCS16

                     Кабель - канал

            Кабелеукладник 18х25

                       Конечный выключатель

Используется для индикации крайних положений исполнительных механизмов

Более подробную инструкцию по эксплуатации смотрите во вкладке "Спецификации"

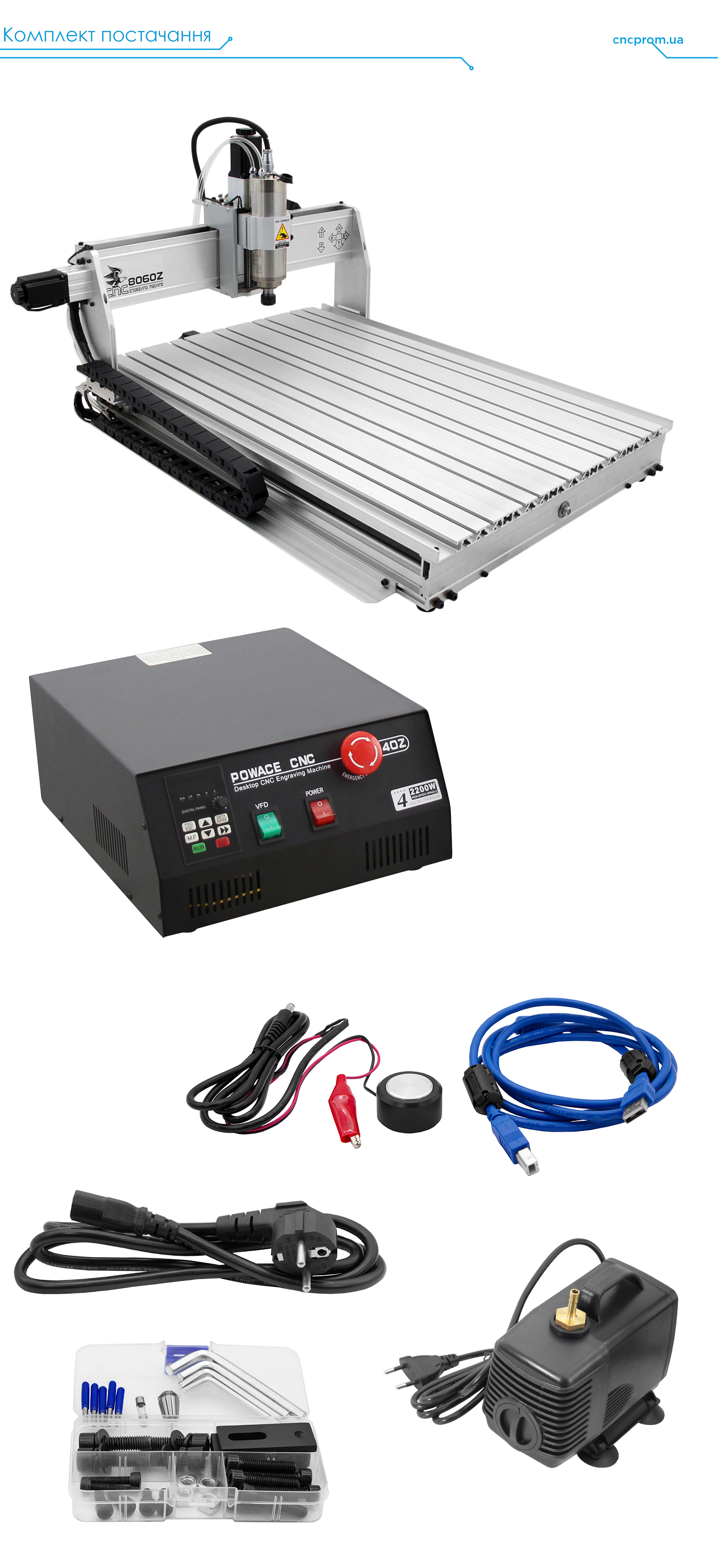

• Фрезерно-гравировочный станок CNC 8060Z USB, 3 оси, 1.5 кВт водяное охлаждение (1 шт.)

• Блок управления (1 шт.)

• Кабель питания (1 шт.)

• Водяна помпа TD-450 (1 шт.)

• USB - кабель (1 шт.)

• Датчик высоты инструмента (1 шт.)

• Набор инструментов (концевые датчики, фрезы, крепежные элементы) (1 шт.)

• Цанга (1 шт) + (1 шт. в шпинделі)
