Лазерний фрезерно-гравіювальний верстат USB 3018 (лазер 2500mW + шпиндель 150 W), 3 координати

Лазерний фрезерно-гравіювальний верстат 3018 (лазер 2500mW + шпиндель 150W) — це універсальне високотехнологічний компактний пристрій призначений для різання та гравіювання різних матеріалів. Цей верстат дає змогу виготовляти невеликі вироби, які за якістю зазвичай не поступаються заводським. Рама верстата та робоче поле виготовлені з алюмінієвого профілю 20х20 мм і 15х180 мм відповідно. Як лінійні напрямні використовуються прецизійні вали без опори діаметром 10 мм. Приводні механізми представлені трапецеїдальними валами діаметром 8 мм і кроком 4 мм. В основу конструкції входять і пластикові елементи (виповнені методом лиття під тиском): кріплення шпинделя (лазера), розпірки и підшипникові вузли. Плавність роботи забезпечують 3 крокові двигуни типу NEMA17 з крутним моментом 0.25 Нм. 3018 обладнаний шпинделем потужністю 150W і лазером потужністю 2500mW. Працює пристрій під керуванням контролера GRBL 1.1. Під'єднання до комп'ютера відбувається через інтерфейс USB.

Верстат постачається як комплект для самостійного складання!

Особливості станка 3018:

• Можливість встановлення як шпинделя для різання, так і лазера для гравіювання
• Швидка та легка заміна комплектуючих
• Висока якість роботи
• Компактний і легкий корпус
• Можливість оброблення різних матеріалів
• Можливість автоматизації операцій за допомогою комп'ютерного керування
• Широке застосування

Застосування: виготовлення табличок, сувенірів, нагород, статуеток тощо.

Оброблювані матеріали: деревина, пластик, гума, шкіра, тканина, анодований алюміній

Матеріали, які не можна обробляти: тверді метали, камінь, кераміка, слонова кістка, що відбивають і прозорі матеріали (лазер) та ін.

Основні технічні характеристики:

Модель: 3018 (лазер 2500mW + шпиндель 150W)

Плата керування: GRBL 1.1

Кількість координат керування: 3

Інтерфейс під'єднання: USB

Програмне забезпечення: GRBL Control

Операційна система: Windows XP SP3, 7, 8, 10, Linux (х32/х64)

Електроживлення: 12~36 VDC, 5A

Матеріал рами верстата та робочого поля: верстатний алюмінієвий профіль 20х20 мм і 15х180 мм

Лінійні напрямні: вали без опори діаметром 10 мм

Приводні механізми: трапецеїдальні гвинти діаметром 8 мм і кроком 4 мм

Крокові двигуни: NEMA17 (1.33 A, 0.25 Нм)

Драйвера крокових двигунів: A4988

Розміри робочого поля: 300х180х15 мм

Габаритні розміри верстата: 400х330х280 мм

Вага станка: 5.9 кг

ЛАЗЕР 2500 mW

Потужність: 2500 mW

Довжина хвилі: 450 nm

Форма променя: крапка (фокусована)

Матеріал корпусу: алюміній

Тип охолодження: примусове повітряне

Регулювання фокусної відстані: ручна

Ресурс лазерного випромінювача: ≥10 000 годин

Час безперервної роботи: ≤12 годин

Робоча температура: -10 °C...+40 °C

ШПИНДЕЛЬ 775

Потужність: 150 W

Швидкість: ~10000 об/хв

Діаметр шпинделя: 44.5 мм

Діаметр вала: 5 мм

Загальна довжина: 98 мм

Довжина без вала: 75.5 мм

Цанговий патрон: C16-ER11-35L

Цанга: ER11 (3.175 мм)

Тип охолодження: повітряне

Основні компоненти верстата:

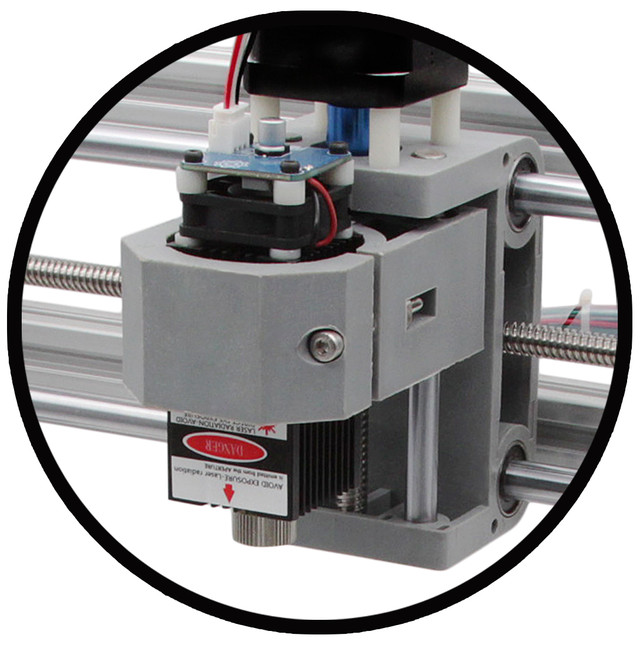

               Лазерна головка

Потужність 2500 mW, довжина хвилі 450 nm



                         Шпиндель

Потужність 150 W, швидкість ~10 000 об/хв



                     Кроковий мотор

     Крутний момент 0.25 Нм, струм 1.33 А

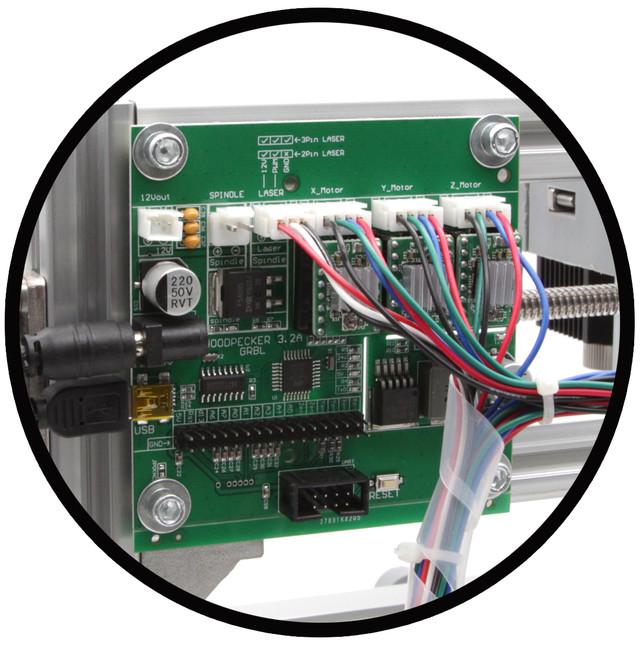

                  Плата керування

             3 координати керування

                          Каркас

Стандартний алюмінієвий профіль 20х20



                     Робоче поле

Стандартний алюмінієвий профіль 15х180



          Лінійна напрямна

               Вал без опори 10 мм



            Приводний механізм

 Трапецеїдальний вал 8 мм, крок 4 мм

Схема під'єднання:

Відеоогляд конструкції верстата
