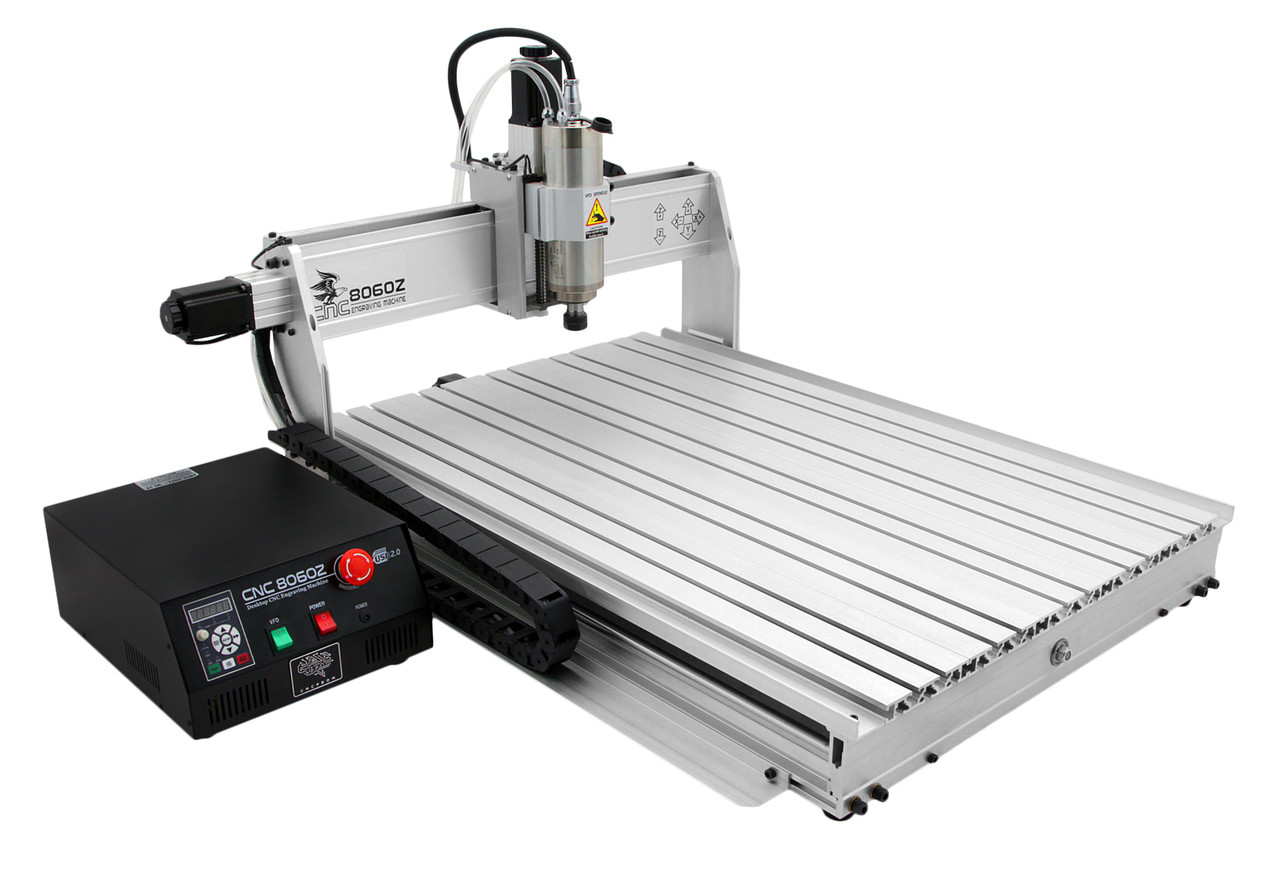

Фрезерно-гравіювальний верстат CNC 8060Z USB, 4 осі, 2.2 кВт водяне охолодження

Фрезерно-гравіювальний верстат CNC 8060Z USB - це високотехнологічний пристрій, який шляхом обертання закріпленого в шпинделі інструменту виконує фрезерування, гравіювання, свердління і розкрій різних матеріалів. Рама і робоче поле верстата виготовлені з алюмінієвого сплаву. В якості лінійних напрямних використовуються вали (вісь Х: вал без опори WSC25; вісь Y: вал на опорі SBR20; вісь Z: вал без опори WSC16). Приводні механізми представлені кулько-гвинтовими передачами (вісь Х: 1605; вісь Y: 2005; вісь Z: 1605). Плавність і точність роботи забезпечують 4 крокових двигуни (осі X,Y,Z - NEMA23 60BYGH86-4.0 A, вісь A - NEMA23 BHH76-3A - вбудований в поворотну вісь). Верстат CNC 8060Z оснащений шпинделем GDZ-80-2.2 (діаметр 80 мм, потужність 2.2 кВт, водяне охолодження), поворотною віссю на ремінному редукторі AH60-TB80-4 (патрон К11-80, редукція 4:1), задньою бабкою (висота 60 мм), водяним насосом TENG DA TD-450 (потужність 60 Вт) і бездротовим пультом управління WHB04S-LD (Mach3). Працює пристрій під управлінням контролера YOOCNC M3-USB-JB4 і драйверів DM542. Підключення до комп'ютера здійснюється через інтерфейс USB.



Особливості верстата CNC 8060Z:

  • Висока точність роботи
  • Міцна конструкція з алюмінієвого сплаву
  • Якісні комплектуючі
  • Можливість обробки різних матеріалів
  • Можливість автоматизації операцій за допомогою комп'ютерного управління
  • Бездротове управління процесом
  • Низький рівень шуму



Застосування: деревообробка; меблеве виробництво; обробка м'яких металів; виготовлення ювелірних виробів; розкрій ДСП, МДФ, ЛДСП; різання листових матеріалів тощо.



Оброблювані матеріали: дерево, ДСП, МДФ, ЛДСП, пластик, оргскло, пінопласт, штучний камінь, ювелірний віск, м'які метали тощо.



Основні технічні характеристики:

Модель: CNC 8060Z USB

Електроживлення: 220-240 VAC (50/60Hz)

Кількість осей управління: 4

Інтерфейс підключення: USB 2.0

Контролер: YOOCNC M3-USB-JB4

Драйвери: DM542

Шпиндель: GDZ-80-2.2

Інвертор: D100S2R2B

Блок живлення: S-360-36

Крокові двигуни: осі X,Y,Z - NEMA23 60BYGH86-4.0 A; вісь A - NEMA23 BHH76-3A - вбудований в поворотну вісь

Лінійні напрямні: вісь Х: вал без опори WSC25; вісь Y: вал на опорі SBR20; вісь Z: вал без опори WSC16)

Приводні механізми: вісь Х: 1605; вісь Y: 2005; вісь Z: 1605

Поворотна вісь: AH60-TB80-4 (патрон К11-80, редукція 4:1, максимальний діаметр заготовки 110 мм)

Задня бабка: конус, висота 60 мм

Водяна помпа: TD-450 (потужність 60 Вт, максимальна висота підйому 3 м, продуктивність 3000 л/год)

Пульт управління: WHB04S-LD

Матеріал корпусу: алюмінієвий сплав

Матеріал робочого поля: верстатний алюмінієвий профіль 20х120 мм (6061-Т5)

Наявність кінцевих вимикачів: присутні

Точність позиціювання: 0.03 мм

Максимальна робоча швидкість: 4000 мм/хв (швидкість гравіювання: 300-3000 мм/хв)

Максимально допустима товщина оброблюваного матеріалу: ≤120 мм

Код команди: G code/.nc/.nnc/.tab/.txt

Програмне забезпечення: Mach3/Emc2/Kcam (Type3, Wentai, ArtCAM, coppercam)

Операційна система: Windows XP, 7

Робоче середовище: температура +5°...+40°С, вологість 35...80%

Розміри робочого поля: 800х600х20 мм

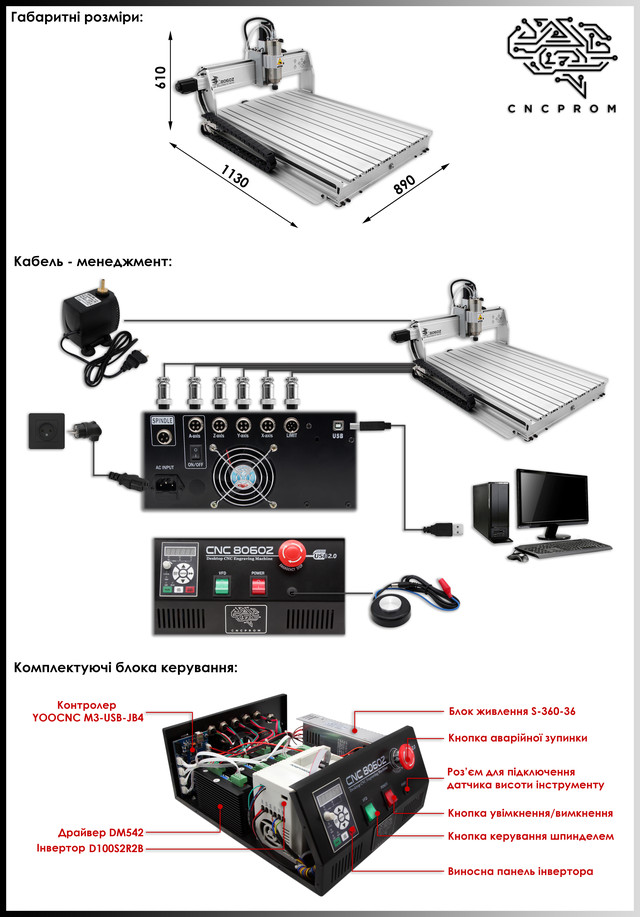

Габаритні розміри верстата: 1130х890х610 мм

Вага верстата: 62 кг



Основні компоненти верстата:

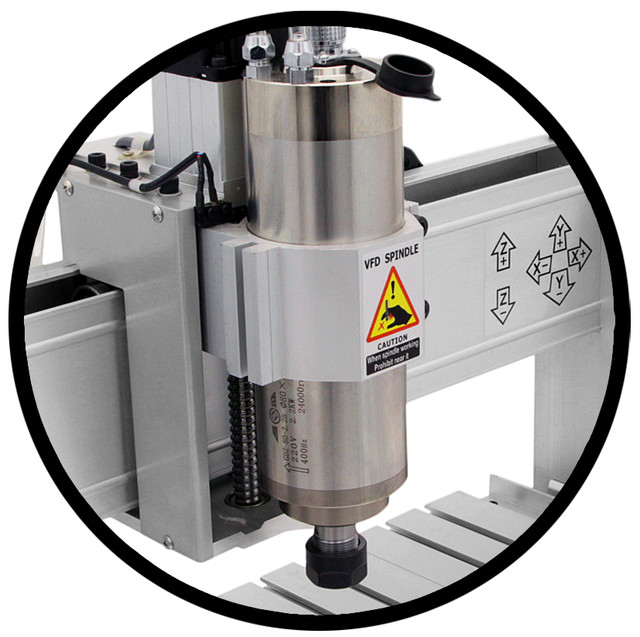

                          Шпиндель

GDZ-80-2.2 (діаметр 80 мм, цанга ER20, потужність 2.2 кВт, биття 3...5 мкм, швидкість обертання 24000 об/хв)


                    Кроковий двигун

60BYGH86-4.0 A (фланець NEMA23, утримуючий момент 3 Нм, номінальний струм 4.0 А)


                        Робоче поле
  Алюмінієвий профіль 20х120 (6061-Т5)

                Привідний механізм
                    КГП 1605 і 2005
                 Лінійна напрямна
               Вали на опорі SBR20

                 Лінійна напрямна
      Вали без опори WCS16 і WCS25

                     Кабель - канал
            Кабелеукладальник 18х25

                       Кінцевий вимикач
Використовується для індикації крайніх положень виконавчих механізмів

Більш докладну інструкцію по експлуатації дивіться у вкладці "Специфікації"

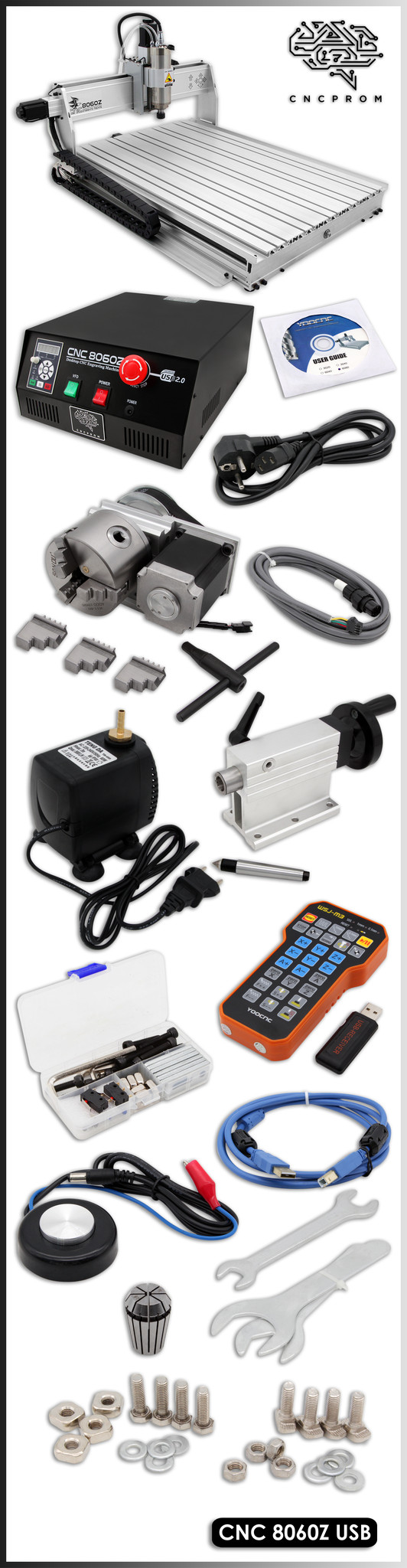

Комплект постачання
  • Фрезерно-гравіювальний верстат CNC 8060Z USB, 4 осі, 2.2 кВт водяне охолодження (1 шт.)

  • Блок управління (1 шт.)

  • Кабель живлення (1 шт.)

  • Поворотна вісь AH60-TB80-4 (1 шт.)

  • Кабель підключення осі А ( 1 шт.)

  • Задня бабка (1 шт.)

  • Водяна помпа TD-450 (1 шт.)

  • Пульт управління WHB04S-LD (1 шт.)

  • USB - кабель (1 шт.)

  • Датчик висоти інструменту (1 шт.)

  • Набір інструментів (ключі, кінцеві датчики, фрези, кріпильні елементи) (1 шт.)

  • Цанга (1 шт) + (1 шт. в шпинделі)

  • Диск з ПО та інструкцією



До цього верстату у нас можна придбати

Верстатний алюмінієвий профіль СÑ'аноÑнÑÐ1 алюмÐнÐеÐ2ÑÐ1 пÑоÑÐль ÐÐ»Ñ ÑÑ'ола 30*150 500мм, ÑоÑ'о 2

Комплектуючі для верстатного алюмінієвого профілюКомплекÑ'уюÑÐе ÐÐ»Ñ ÑÑ'аноÑноÐ3о алюмÐнÐеÐ2оÐ3о пÑоÑÐлѠ

КонтролерКонÑ'ÑÐ¾Ð»Ð»ÐµÑ Ð§ÐŸÐ£ на 3 оÑÐ 3.5 Ð CNC RED, ÑоÑ'о 2

Цифровий драйвер DM542 Leadshine ЦÐÑÑоÐ2оÐ1 ÐÑаÐ1Ð2ÐµÑ DM542 Leadshine, ÑоÑ'о 2

Блок живленняÐ'лок пÐÑ'анÐÑ 36V 6,9 Ð 250W, ÑоÑ'о 2

Крокові двигуни ÐаÐ3оÐ2ÑÐ1 ÐÐ2ÐÐ3аÑ'ель 23HS6403 2.5 A 1.1 N. m, ÑоÑ'о 2

Шпиндель GDZ-80-2.2 80X235, 2.2 kW 8А ER20 водяне охолодження ÐпÐнÐель GDZ-80-2.2 80X235, 2.2 kW 8Ð ER20 Ð2оÐÑное оÑ...лажÐенÐе, ÑоÑ'о 2

Інвертор ÐнÐ2еÑÑ'Ð¾Ñ D100S1R5B, 1.5 KW 8A 220V, ÑоÑ'о 2

Датчики, кнопки, роз'єми, кабелі, мікросхеми, фільтриКнопка аÐ2аÑÐÐ1ноÐ1 оÑÑ'аноÐ2кРLAY37-11ZS c ÑÐкÑаÑ'оÑом (кÑаÑнаÑ), ÑоÑ'о 2

КГП та комплектуючіÐÐ'П 2005 300мм c обÑабоÑ'коÐ1, ÑоÑ'о 2

Лінійні напрямні та комплектуючіÐ'ал без опоÑÑ WCS8 500мм (WV08), ÑоÑ'о 2

Лінійні підшипникиКаÑеÑ'ка SBR16UU (SME16GUU), ÑоÑ'о 2

Гнучкі муфтиÐÐÐ±ÐºÐ°Ñ ÑÐльÑÐ¾Ð½Ð½Ð°Ñ Ð¼ÑƒÑÑ'а ÐÐ»Ñ ÑˆÐ°Ð3оÐ2оÐ3о ÐÐ2ÐÐ3аÑ'ÐµÐ»Ñ 5Ñ...10 С, ÑоÑ'о 2

Гнучкий кабель-каналÐÐбкÐÐ1 кабель-канал (кабелеуклаÐÑÐк) Ñ Ð2нуÑ'ÑеннÐм ÑазмеÑом 10Ñ...10, ÑоÑ'о 2

Затискні цанги, гайки ERЦанÐ3а 1мм ER11, ÑоÑ'о 2

ФрезиФÑеза конÐÑеÑÐºÐ°Ñ ÑпÐÑÐ°Ð»ÑŒÐ½Ð°Ñ ÑÑеÑÐÑеÑÐºÐ°Ñ R0.25*15*D4*L50, ÑоÑ'о 2





Дивіться всі наші оголошення, у нас є:

Основні
МодельCNC 8060Z USB
Матеріал корпусуалюмінієвий сплав
Тип верстатаФрезерно - гравірувальний
Кількість в упаковці1 шт.
Станнове
Електроживлення220-240 VAC (50/60Hz)
Кількість осей управління4
Інтерфейс підключенняUSB 2.0
КонтролерYOOCNC M3-USB-JB4
ДрайвериDM542
ШпиндельGDZ-80-2.2
ІнверторD100S2R2B
Блок живленняS-360-36
Крокові двигуниосі X,Y,Z - NEMA23 60BYGH86-4.0 A; вісь A - NEMA23 BHH76-3A - вбудований в поворотну вісь
Лінійні направляючівісь Х: вал без опори WSC25; вісь Y: вал на опорі SBR20; вісь Z: вал без опори WSC16)
Приводні механізмивісь Х: 1605; вісь Y: 2005; вісь Z: 1605
Поворотна вісьAH60-TB80-4 (патрон К11-80, редукція 4:1, максимальний діаметр заготовки 110 мм)
Задня бабкаконус, висота 60 мм
Водяний насосTD-450 (потужність 60 Вт, максимальна висота підйому 3 м, продуктивність 3000 л/год)
Пульт управлінняWHB04S-LD
Матеріал робочого поляверстатний алюмінієвий профіль 20х120 мм (6061-Т5)
Наявність кінцевих вимикачівприсутні
Точність позиціонування0.03 мм
Максимальна робоча швидкість4000 мм/хв (швидкість гравіювання: 300-3000 мм/хв)
Максимально допустима товщина оброблюваного матеріалу≤120 мм
Код командиG code/.nc/.nnc/.tab/.txt
Програмне забезпеченняMach3/Emc2/Kcam (Type3, Wentai, ArtCAM, coppercam)
Операційна системаWindows XP, 7
Робоче середовищетемпература +5°...+40°С, вологість 35...80%
Габаритні розміри верстата1130х890х610 мм
Вага верстата62 кг
Розміри робочого стола800х600х20 мм
Користувальницькі характеристики
Потужність (Вт)2200
Інтерфейс підключенняUSB
Кількість осей4
