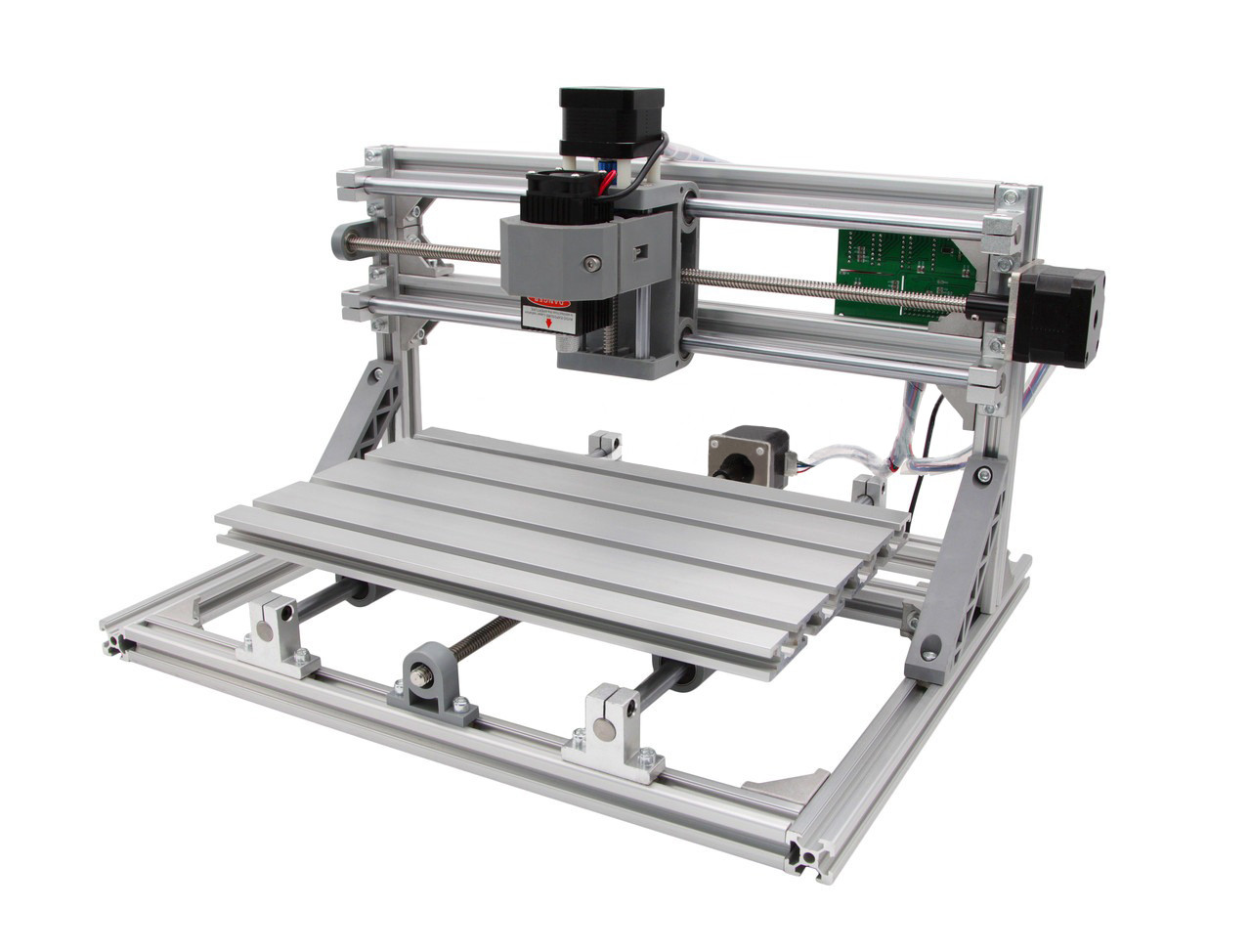

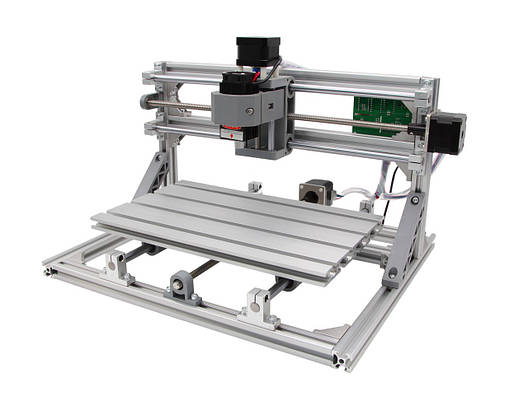

Лазерний фрезерно-гравіювальний верстат USB 3018 (лазер 500mW + шпиндель 150W), 3 координати

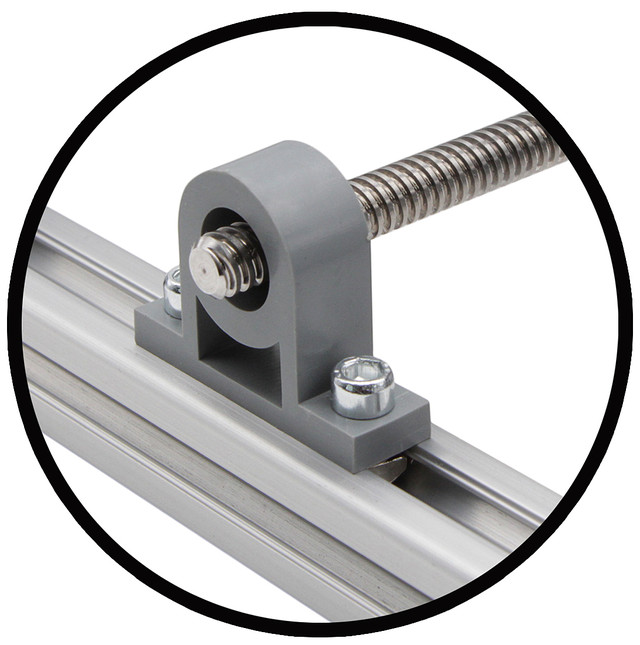

Лазерний фрезерно-гравіювальний верстат 3018 (лазер 500mW + шпиндель 150W) — це універсальний високотехнологічний компактний пристрій призначений для різання та гравіювання різних матеріалів. Цей верстат дає змогу виготовляти невеликі вироби, які за якістю зазвичай не поступаються заводським. Рама верстата та робоче поле виготовлені з алюмінієвого профілю 20х20 мм і 15х180 мм відповідно. В якості лінійних напрямних використовуються прецизійні вали без опори діаметром 10 мм. Приводні механізми представлені трапецеїдальними гвинтами діаметром 8 мм і кроком 4 мм. В основу конструкції входять і пластикові елементи (виповнені методом лиття під тиском): кріплення шпинделя (лазера), розпірки и підшипникові вузли. Плавність роботи забезпечують 3 крокові двигуни типу NEMA17 з крутним моментом 0.25 Нм. 3018 обладнаний шпинделем потужністю 150W і лазером потужністю 500mW. Працює пристрій під керуванням контролера GRBL 1.1, який підтримує роботу як зі шпинделем, так і з лазером (за потреби можна легко замінити шпиндель на лазерну головку). Під'єднання до комп'ютера відбувається через інтерфейс USB.
Верстат постачається як комплект для самостійного складання!
Особливості:
- Можливість встановлення як шпинделя для різання, так і лазера для гравіювання
- Швидка та легка заміна комплектуючих
- Висока якість роботи
- Компактний і легкий корпус
- Можливість оброблення різних матеріалів
- Можливість автоматизації операцій за допомогою комп'ютерного керування
- Широке застосування
Застосування: виготовлення табличок, сувенірів, нагород, статуеток тощо.
Оброблювані матеріали: деревина, пластик, гума, шкіра, тканина, анодований алюміній
Матеріали, які не можна обробляти: тверді метали, камінь, кераміка, слонова кістка, відбивні та прозорі матеріали (лазер) та ін.
Основні технічні характеристики:
Модель: 3018 (лазер 500mW + шпиндель 150W)

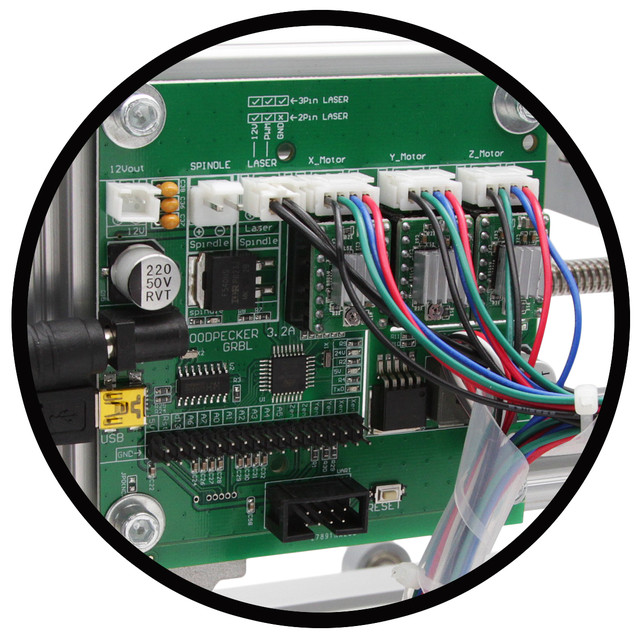

Плата керування: GRBL 1.1
Кількість координат керування: 3
Інтерфейс під'єднання: USB
Програмне забезпечення: GRBL Control
Операційна система: Windows XP SP3, 7, 8, 10, Linux (х32/х64)
Електроживлення: 12~36 VDC, 5A

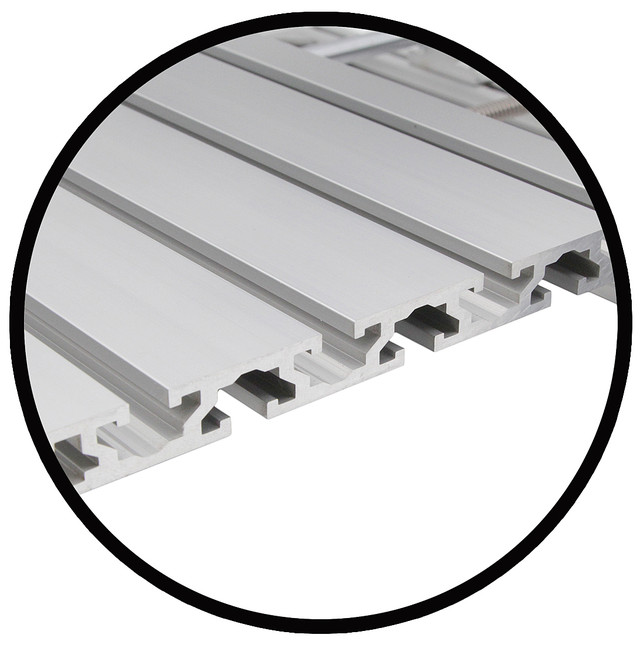

Матеріал рами верстата та робочого поля: верстатний алюмінієвий профіль 20х20 мм і 15х180 мм

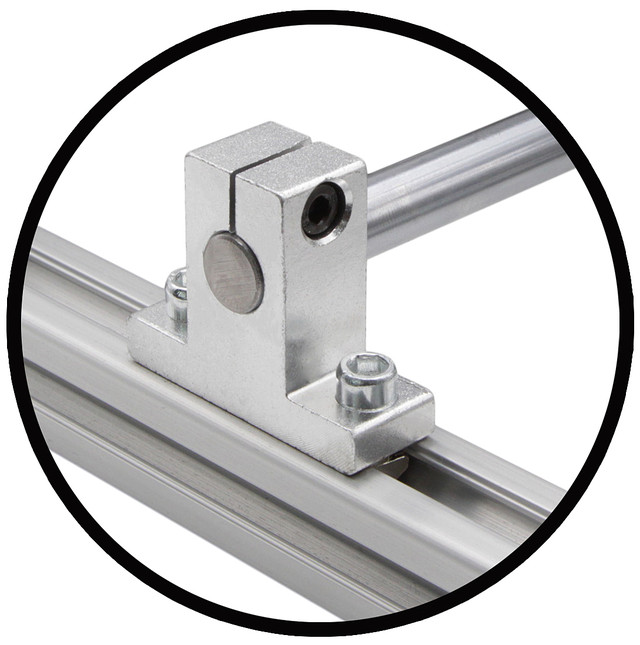

Лінійні напрямні: вали без опори діаметром 10 мм
Приводні механізми: трапецеїдальні гвинти діаметром 8 мм і кроком 4 мм

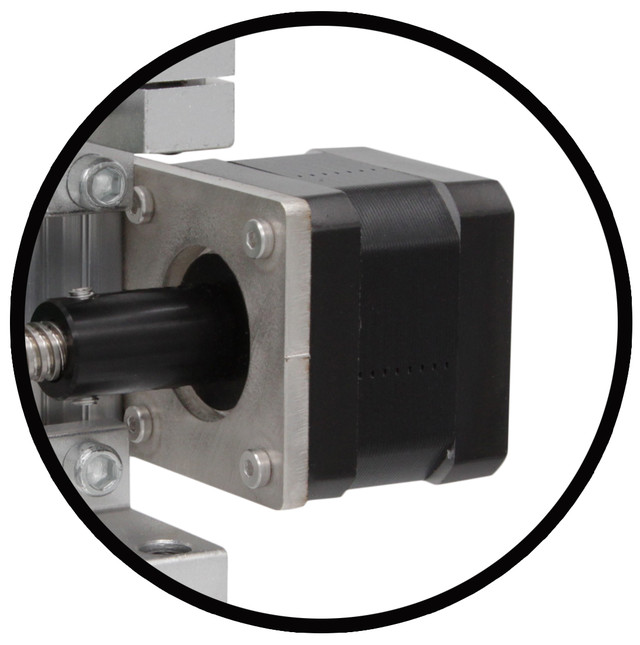

Крокові двигуни: NEMA17 (1.33 A, 0.25 Нм)
Драйвера крокових двигунів: A4988
Розміри робочого поля: 300х180х15 мм
Габаритні розміри верстата: 400х330х280 мм
Вага верстата: 5.9 кг
ЛАЗЕР 500 mW
Потужність: 500 mW
Робочий струм: <2 A
Довжина хвилі: 405 nm
Форма променя: точка (фокусована)
Матеріал корпусу: алюміній
Тип охолодження: примусове повітряне
Регулювання фокусної відстані: ручне
Ресурс лазерного випромінювача: ≥10 000 годин
Час безперервної роботи: ≤12 годин
Робоча температура: -10 °C...+40 °C
ШПИНДЕЛЬ 775
Потужність: 150 W
Швидкість: ~10000 об/хв
Діаметр шпинделя: 44.5 мм
Діаметр вала: 5 мм
Загальна довжина: 98 мм
Довжина без вала: 75.5 мм
Діаметр отвору патрона під фрезу: 3.175 мм
Тип охолодження: повітряне
Основні компоненти верстата:

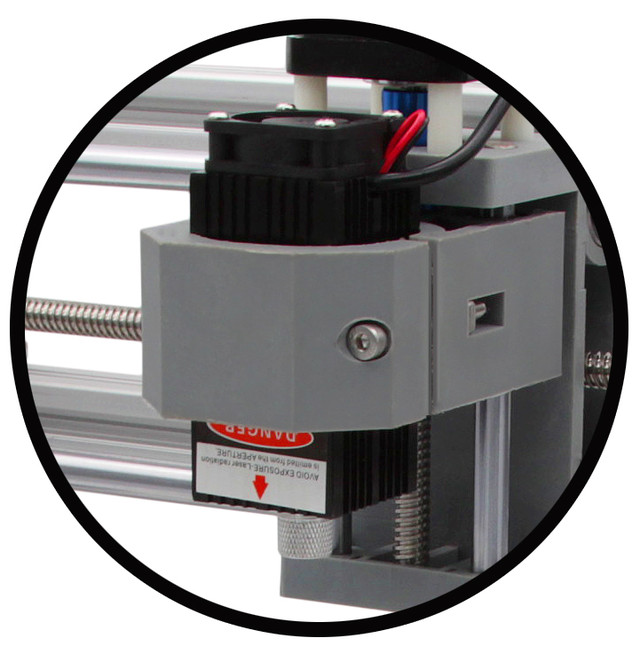

Потужність 500 mW, довжина хвилі 405 nm

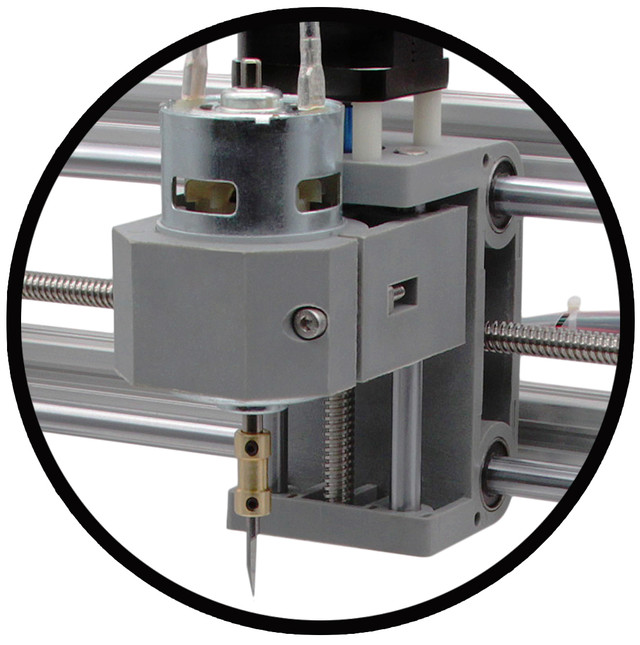

Потужність 150 W, швидкість ~10 000 об/хв

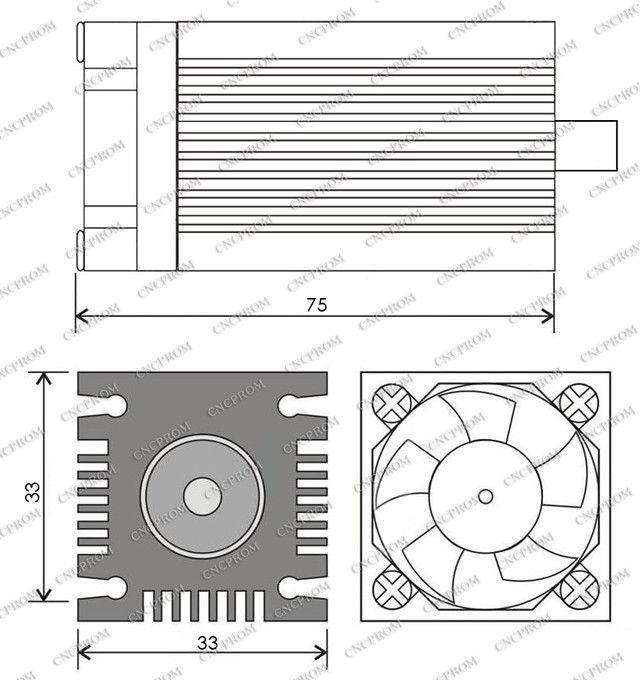

Габаритні розміри:

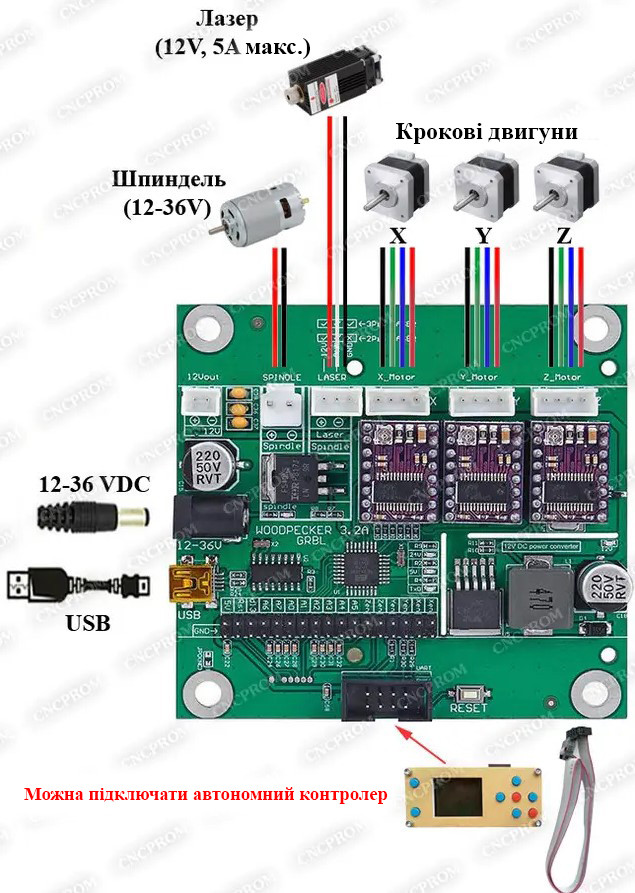

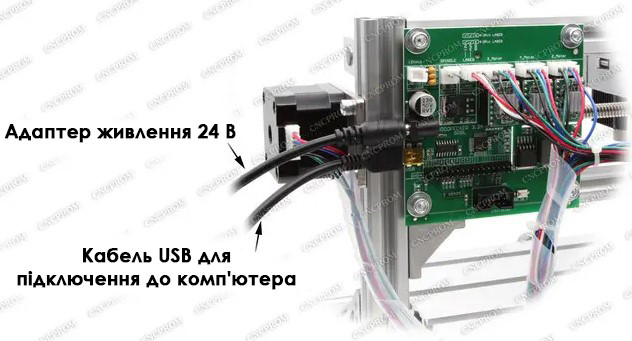

Схема під'єднання:
Відеогляд конструкції верстата
- Вихідний промінь лазера містить помітне та невидиме випромінювання, яке згубно впливає на очі людини. У жодному разі не дивіться на лазерний промінь під час роботи! Будь ласка, носіть захисні окуляри!
- Верстат заборонено використовувати для оброблення горючих і вибухобезпечних матеріалів.
Докладнішу інструкцію дивіться у вкладці "Специфікації"

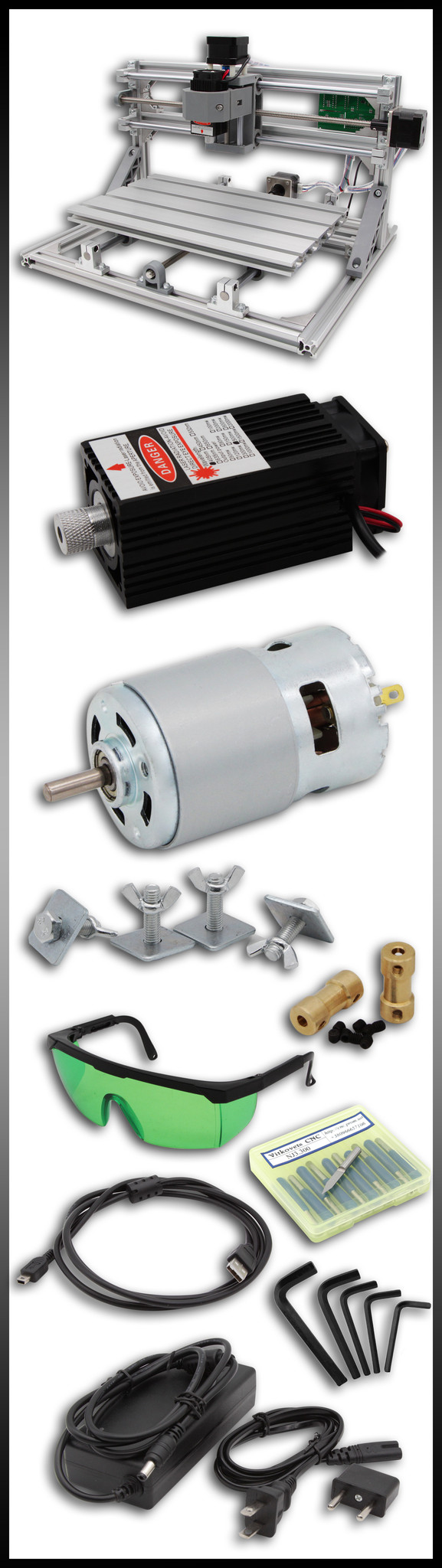

Верстат постачається як комплект для самостійного складання!
-
Конструкційні елементи верстата (алюмінієвий профіль, фурнітура, вали, крокові двигуни тощо)
-
Лазер 500 mW (1 шт.)
-
Шпиндель 775 (1 шт.)
-
Кабелі для під'єднання комплектуючих
-
USB-кабель для під'єднання до комп'ютера (1 шт.)
-
Блок живлення з перехідником під євро розетку (1 шт.)
-
Патрони для фрез (2 шт.)
-
Набір фрез з прямою полицею NJ3.2001, діаметр 3.175 мм (10 шт.)
-
Набір ключів для збирання
-
Затискачі для заготовки (4 шт.)
-
Захисні окуляри (1 шт.)
-
Диск із ПЗ та інструкцією зі складання верстата
Верстатний алюмінієвий профіль 20х20 500 мм
Верстатний алюмінієвий профіль для столу 15*180 500 мм
Комплектуючі для верстатного алюмінієвого профілю
Кроковий двигун 17HS3430 1.2A 0.28N.m
Гнучка сильфонна муфта для крокового двигуна 5х10 М
Вал без опори WCS10 500 мм (WV10)
Підшипник лінійний закритий LM10UU
Дивіться всі наші оголошення, у нас є:
- Контролери
- Крокові двигуни
- Драйвери крокового двигуна
- Блоки живлення
- Шпинделі
- Інвертори
- Серводвигуни із серводрайверами
- Драйвери та крокові двигуни з енкодером
- Верстати з ЧПК
- Пульти ручного керування та DSP контролери
- Датчики, кнопки, роз'єми, кабелі, мікросхеми, фільтри
- КГП
- Лінійні напрямні
- Лінійні підшипники
- Гнучкі муфти
- Гнучкий кабель-канал (кабелеукладач)
- Затискні цанги, гайки ER
- Фрези
- Поворотні осі
- Алюмінієвий профіль
- Ремінний привід
- Рейковий привід
- Регулятори висоти різання THC (torch height control)
Основні атрибути | |
---|---|
Стан | Нове |
Електроживлення | 12~36 VDC, 5A |
Інтерфейс підключення | USB |
Програмне забезпечення | GRBL Control |
Модель | 3018 (лазер 500mW + шпиндель 150W) |
Кількість в упаковці | 1 шт. (поставляється у вигляді комплекту для самостійної збірки) |
Плата управління | GRBL 1.1 |
Кількість координат управління | 3 |
Операційна система | Windows XP SP3, 7, 8, 10, Linux (х32/х64) |
Матеріал рами верстата і робочого поля | верстатний алюмінієвий профіль 20х20 мм і 15х180 мм |
Лінійні направляючі | вали без опори діаметром 10 мм |
Крокові двигуни | NEMA17 (1.33 A, 0.25 Нм) |
Розміри робочого поля | 300х180х15 мм |
Габаритні розміри верстата | 400х330х280 мм |
Вага верстата: | 5.9 кг |
Тип комплектуючого | Лазерний фрезерно-гравірувальний верстат |
Драйвера крокових двигунів | A4988 |
Шпиндель | |
Потужність | 150 W |
Тип охолодження | повітряне |
Діаметр шпинделя | 44.5 мм |
Діаметр вала | 5 мм |
Загальна довжина | 98 мм |
Довжина без валу | 75.5 мм |
Діаметр отвору патрона під фрезу | 3.175 мм |
Лазер | |
Робоча температура | -10°С...+40°С |
Потужність | 500 mW |
Довжина хвилі | 405 nm |
Форма променя | точка (елемент з фокусом) |
Матеріал корпусу | алюміній |
Ресурс лазерного випромінювача | ≥10 000 годин |
Тип охолодження | примусове повітряне |
Час безперервної роботи | ≤12 годин |
Регулювання фокусної відстані | ручна |
Робочий струм | <A 2 |
Користувальницькі характеристики | |
Потужність (Вт) | 150 |
Інтерфейс підключення | USB |
Кількість осей | 3 |
