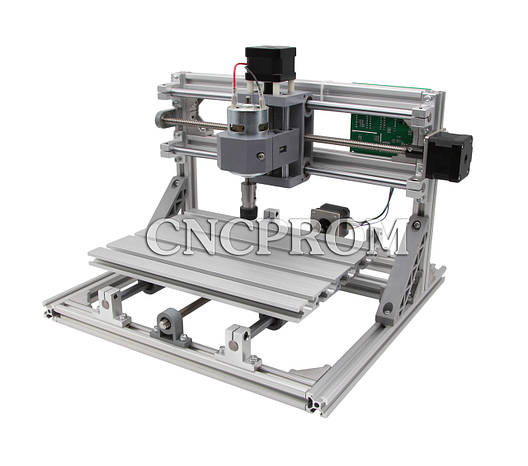

Лазерний фрезерно-гравіювальний верстат USB 2518 (шпиндель 150W, без лазера), 3 координати

Лазерний фрезерно-гравіювальний верстат 2518 — це універсальний високотехнологічний компактний пристрій призначений для різання та гравіювання різних матеріалів. Цей верстат дає змогу виготовляти невеликі вироби, які за якістю зазвичай не поступаються заводським. Рама верстата та робоче поле виготовлені з алюмінієвого профілю 20х20 мм і 15х180 мм відповідно. В якості лінійних напрямних використовуються прецизійні вали без опори діаметром 10 мм. Приводні механізми представлені трапецеїдальними гвинтами діаметром 8 мм і кроком 4 мм. В основу конструкції входять і пластикові елементи (виповнені методом лиття під тиском): кріплення шпинделя (лазера), розпірки та підшипникові вузли. Плавність роботи забезпечують 3 крокові двигуни типу NEMA17 з крутним моментом 0.25 Нм. 2518 обладнаний шпинделем 775 потужністю 150W. Працює пристрій під керуванням контролера Woodpecker CAMXTOOL V3.4, який підтримує роботу з лазером (за потреби можна легко замінити шпиндель на лазерну головку). Під'єднання до комп'ютера відбувається через інтерфейс USB.
Верстат постачається як комплект для самостійного складання! Лазер до комплекту постачання не входить!
Особливості:
- Можливість встановлення як шпинделя для різання, так і лазера для гравіювання
- Швидка та легка заміна комплектуючих
- Висока якість роботи
- Компактний і легкий корпус
- Можливість оброблення різних матеріалів
- Можливість автоматизації операцій за допомогою комп'ютерного керування
- Широке застосування
Застосування: виготовлення табличок, сувенірів, нагород, статуеток тощо.
Оброблювані матеріали: деревина, пластик, гума, шкіра, тканина, анодований алюміній
Матеріали, які не можна обробляти: тверді метали, камінь, кераміка, слонова кістка, відбивні та прозорі матеріали (лазер) та ін.
Основні технічні характеристики:
Модель: 2518 (шпиндель 120W)

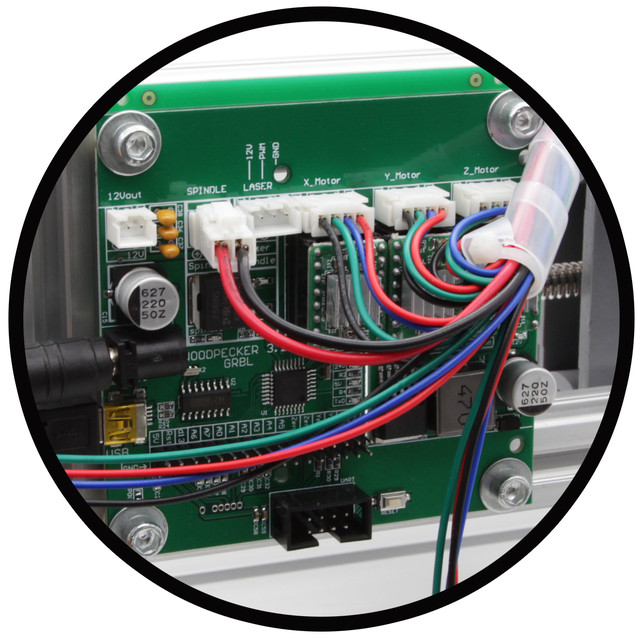

Плата керування: Woodpecker CAMXTOOL V3.4
Кількість координат керування: 3
Інтерфейс під'єднання: USB
Програмне забезпечення: GRBL Control (Candle) и Laser GRBL
Операційна система: Windows XP, 7
Електроживлення: 24 V DC

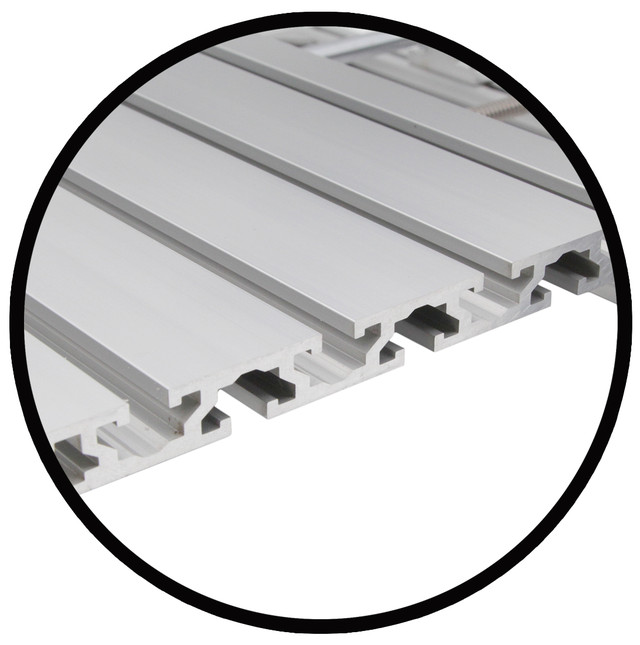

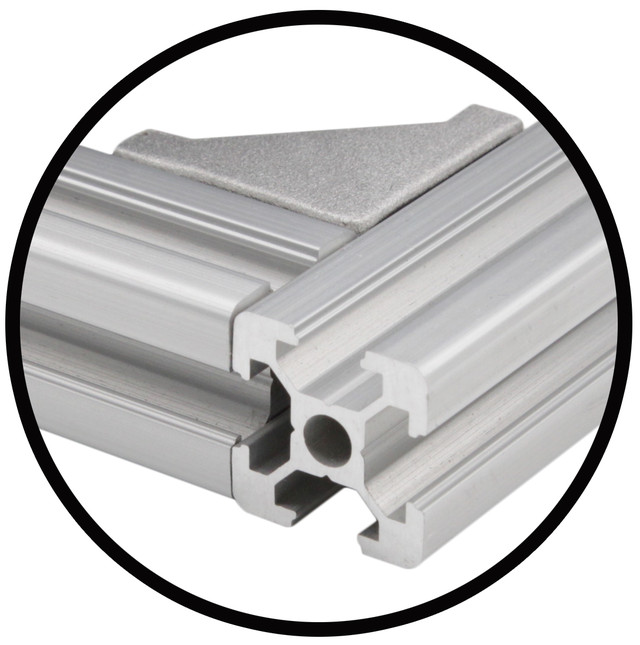

Матеріал рами верстата та робочого поля: верстатний алюмінієвий профіль 20х20 мм і 15х180 мм

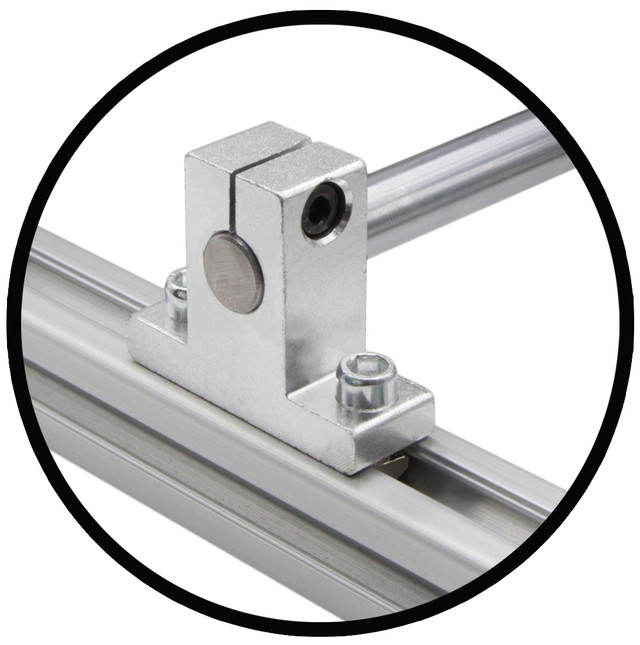

Лінійні напрямні: вали без опори діаметром 10 мм
Приводні механізми: трапецеїдальні гвинти діаметром 8 мм і кроком 4 мм
Крокові двигуни: NEMA17 (1.33 A, 0.25 Нм)
Розміри робочого поля: 250х180х15 мм
Габаритні розміри верстата: 340х330х280 мм
Вага верстату: 5.65 кг

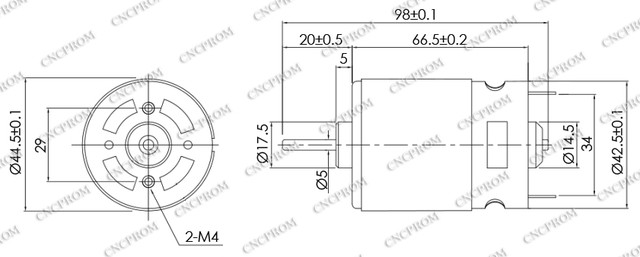

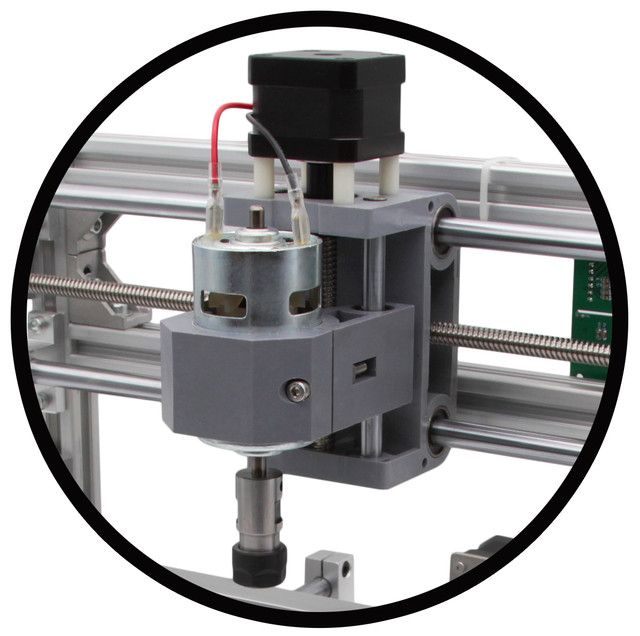

ШПИНДЕЛЬ 775
Тип охолодження: повітряне
Потужність: 150 W
Швидкість: ~10000 об/хв
Діаметр шпинделя: 44.5 мм
Діаметр вала: 5 мм
Загальна довжина: 98 мм
Довжина без вала: 75.5 мм
Цанговий патрон: C16-ER11-35L
Цанга: ER11 (3.175 мм)

Основні компоненти верстата:







Габаритні розміри:
Схема під'єднання:
Відеоогляд конструкції верстата
- Вихідний промінь лазера містить видиме та невидиме випромінювання, яке згубно впливає на очі людини. У жодному разі не дивіться на лазерний промінь під час роботи! Будь ласка, носіть захисні окуляри!
- Верстат заборонено використовувати для оброблення горючих і вибухобезпечних матеріалів.

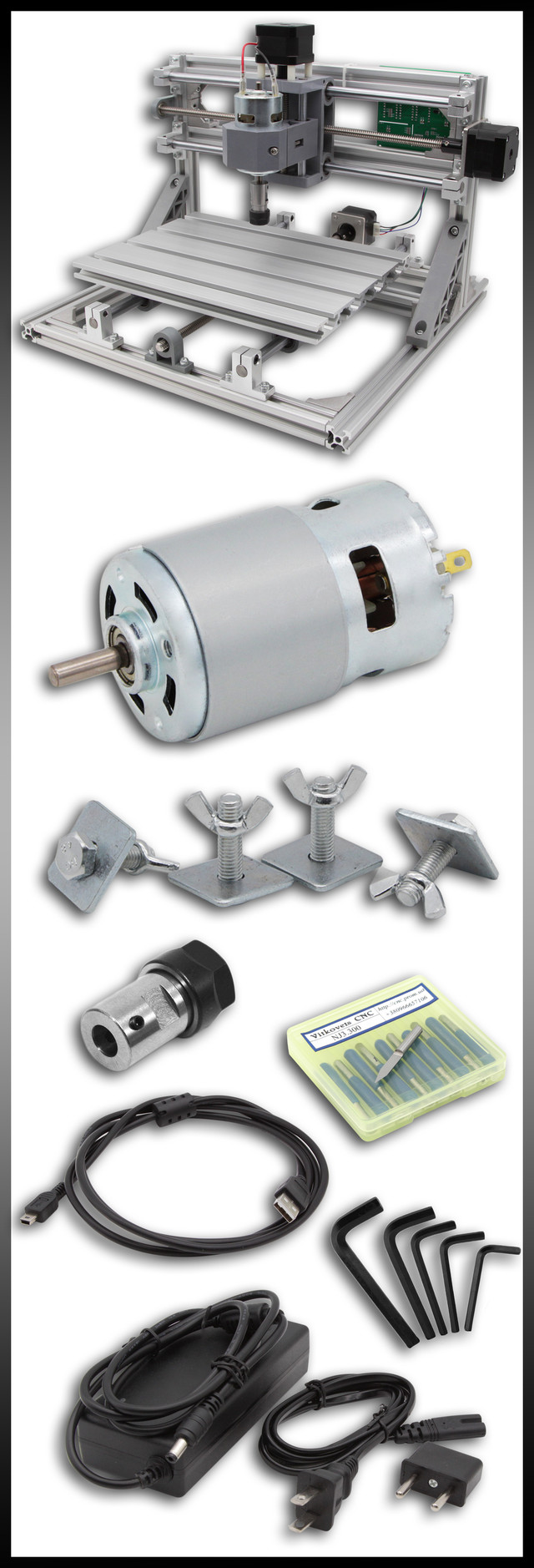

Верстат постачається як комплект для самостійного складання! Лазер до комплекту постачання не входить!
-
Конструкційні елементи верстата (алюмінієвий профіль, фурнітура, вали, крокові двигуни тощо)
-
Шпиндель 775 (1 шт.)
-
Кабелі для під'єднання комплектуючих
-
USB-кабель для під'єднання до комп'ютера (1 шт.)
-
Блок живлення з перехідником під євро розетку (1 шт.)
-
Цанговий патрон: C16-ER11-35L (1 шт.)
-
Цанга ER11 (1 шт.)
-
Набір фрез з прямою полицею (10 шт.)
-
Набір ключів для збирання
-
Затискачі для заготовки (4 шт.)
-
Флешка з ПЗ та інструкцією зі збирання верстата
Верстатний алюмінієвий профіль 20х20 500 мм
Верстатний алюмінієвий профіль для столу 15*180 500 мм
Комплектуючі для верстатного алюмінієвого профілю
Кроковий двигун 17HS3430 1.2A 0.28N.m
Гнучка сильфонна муфта для крокового двигуна 5х10 М
Вал без опори WCS10 500 мм (WV10)
Підшипник лінійний закритий LM10UU
Дивіться всі наші оголошення, у нас є:
- Контролери
- Крокові двигуни
- Драйвери крокового двигуна
- Блоки живлення
- Шпинделі
- Інвертори
- Серводвигуни із серводрайверами
- Драйвери та крокові двигуни з енкодером
- Верстати з ЧПК
- Пульти ручного керування та DSP контролери
- Датчики, кнопки, роз'єми, кабелі, мікросхеми, фільтри
- КГП
- Лінійні напрямні
- Лінійні підшипники
- Гнучкі муфти
- Гнучкий кабель-канал (кабелеукладач)
- Затискні цанги, гайки ER
- Фрези
- Поворотні осі
- Алюмінієвий профіль
- Ремінний привід
- Рейковий привід
- Регулятори висоти різання THC (torch height control)
Основні атрибути | |
---|---|
Стан | Нове |
Електроживлення | 24 V DC |
Інтерфейс підключення | USB |
Програмне забезпечення | GRBL Control (Candle) і Laser GRBL |
Модель | 2518 (шпиндель 120W) |
Кількість в упаковці | 1 шт. (поставляється у вигляді комплекту для самостійної збірки) |
Плата управління | Woodpecker CAMXTOOL V3.4 |
Кількість координат управління | 3 |
Операційна система | Windows XP, 7 |
Матеріал рами верстата і робочого поля | верстатний алюмінієвий профіль 20х20 мм і 15х180 мм |
Лінійні направляючі | вали без опори діаметром 10 мм |
Крокові двигуни | NEMA17 (1.33 A, 0.25 Нм) |
Розміри робочого поля | 250х180х15 мм |
Габаритні розміри верстата | 340х330х280 мм |
Вага верстата: | 5.65 кг |
Тип комплектуючого | Лазерний фрезерно-гравірувальний верстат |
Шпиндель | |
Потужність | 150 W |
Тип охолодження | повітряне |
Діаметр шпинделя | 44.5 мм |
Діаметр вала | 5 мм |
Загальна довжина | 98 мм |
Довжина без валу | 75.5 мм |
Цанговий патрон | C16-ER11-35L |
Цанга | ER11 (3.175 мм) |
Користувальницькі характеристики | |
Потужність (Вт) | 150 |
Інтерфейс підключення | USB |
Кількість осей | 3 |
