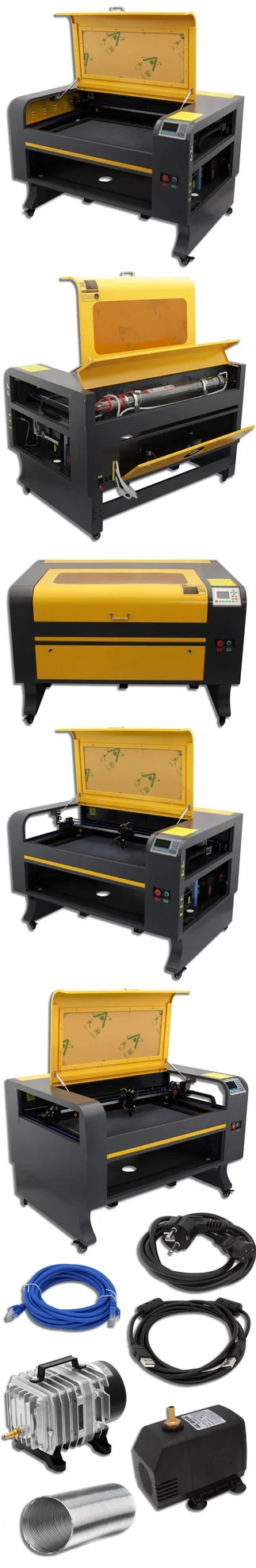

LM10080 90W - это высокотехнологичное устройство закрытого типа для гравировки и резки различных материалов, главным компонентом которого является мощный СО2 лазер. В качестве рабочей среды такого излучателя используется смесь газов (углекислый газ, азот, гелий). Лазер СО2 позволяет обрабатывать хрупкие материалы, так как тепловое воздействие на материал локализовано,что не приводит к нарушению целостности и внешнего вида заготовки (материал не подвергается механическому воздействию). LM10080 оснащен сотовым и ламельным рабочими панелями 1000х800 мм. Благодаря подъемному механизму станка можно обрабатывать заготовки разной толщины. Максимальная глубина опускания стола составляет 200 мм. Перемещение лазерной головки осуществляется по рельсовым линейным направляющим типоразмера HG15. Плавность и точность движения обеспечивают шаговые двигатели от Leadshine Technology модели 57CM21X-M-L200, а также ременный привод на основе зубчатых ремней и колес (HTD 3M). Для определения крайнего положений объекта используются индуктивные датчики FOTEK PL-05N (NPN). Так как лазерная трубка имеет водяной тип охлаждения, для циркуляции жидкости используется насос модели XYH-075. Воздушный поток обеспечивает компрессор модели ACO-004. За вентиляцию корпуса и выдув продуктов горения отвечает вентилятор модели FP-108 (EX-S1-B). Система управления станком построена на базе контроллера RuiDa RDC6445G(EC) и драйверов Leadshine Technology M542С. Все компоненты лазерного станка LM10080 вмонтированные в черно-оранжевый металлический корпус.

Область применения: полиграфия, деревообрабатывающие производства, обувная промышленность, упаковочные производства, легкая промышленность и т.п.

Обрабатываемые материалы:

Резка: тонкие не плотные материалы (дерево, фанера, МДФ, ДСП, картон, бумага, пластик, ткань, кожа и т.д.). Не плотные, но толстые материалы (экструдированный пенополистирол, пенопласт, пенистые материалы).

Рекомендуемые толщины материалов для резки:

• Акрил - 20 мм
• МДФ - 5 мм
• Кожа - 2 мм
• Фанера - 10 мм
• Ткань - 0.3 мм
• ПВХ - 4 мм
• Резина - 6 мм
• Бумага - 1 слой

Гравировка: дерево, фанера,  МДФ, ДСП, ОСБ, зеркало, стекло, оргстекло, акрил, пластик, алюминий, камень, бумага, кожа и т.д.

Нельзя гравировать: металл, ПВХ

Особенности станка LM10080:

• Высокое качество гравировки и резки

• Высокая скорость работы

• Низкий уровень шума и вибрации во время работы

• Отсутствие повреждения изделия благодаря локальному тепловому воздействию

• Возможность обработки различных неметаллических материалов

• Минимальное количество отходов

• Наличие вытяжки продуктов горения материалов

• Возможность изменения параметров задания как с пульта управления RuiDa, так и программно с компьютера

• Наличие смотрового противопожарного окна

• Наличие светодиодной лампы для освещения рабочей области

• Поддержка всех форматов файлов, которые можно напрямую импортировать в CorelDRAW (CDR, DWG, DXF, JPG, BMP, TIF, PCD и т.д.)

Основные технические характеристики:

Модель: LM10080 90W

Тип лазера: СО2

Производитель лазерной трубки: Beijing Reci Laser Technology

Модель лазерной трубки: W2

Номинальная мощность лазерной трубки: 90 W

Максимальная мощность лазерной трубки: 102 W

Длина лазерной трубки: 1250 мм

Диаметр лазерной трубки: 80 мм

Срок службы лазерной трубки: > 15000 часов

Тип охлаждения лазерной трубки: водяной

Блок питания лазерной трубки: ≥100 Вт (ZYE Laser MYJG100W или ZYE Laser MYJW120W в зависимости от поставки)

Общая потребляемая мощность: ≥300 Вт

Электропитание: 220 V ±10% 50 Гц

Линза: диаметр 20 мм, фокусное расстояние 63.5 мм (2.5")

Глубина резки: 0...20 мм (в зависимости от материала)

Скорость резки: 1...50 мм/с

Скорость гравировки: 1...500 мм/с

Минимальный размер букв для гравирования: 1х1 мм

Разрешение: ≤1000 dpi

Точность позиционирования: ≤0.01 мм

Время непрерывной работы станка: ≤12 часов

Рабочая температура: 0...+45°С

Относительная влажность: ≤80% (без конденсата)

Рабочая поверхность: сотовая и ламельная панели

Размеры рабочего поля: 1000х800 мм

Подъемный механизм стола: цепной

Модель двигателя подъемного механизма: 68KTYZ

Глубина опускания стола: 200 мм

Система вентиляции: присутствует (вентилятор FP-108 (EX-S1-B))

Операционная система ПК: Win ХР, 7, 8, 10

Программное обеспечение: RDWorks V8

Контроллер: RuiDa RDC6445G(EC)

Драйвер: Leadshine Technology M542С

Типоразмер модуля линейного перемещения: HG15

Зубчатый ремень: HTD 3M

Шаговый двигатель: Leadshine Technology 57CM21X-M-L200

Индуктивный датчик: FOTEK PL-05N (NPN)

Интерфейс подключения: USB, USB-накопитель, Ethernet (LAN)

Поддержка форматов файлов: CDR, DWG, DXF, JPG, BMP, TIF, PCD и т.д.

Габаритные размеры: 1560х1180х930 мм

Вес: 178.7 кг

Основные технические характеристики водяного насоса XYH-075:

Электропитание: 220~240 В / 50 Гц

Мощность: 75 Вт

Максимальная высота подъема воды: 3.2 м

Производительность: 3200 л/ч

Максимальная температура воды: 35°С

Класс защиты: IPX8

Основные технические характеристики воздушного компрессора ACO-004:

Электропитание: 220 В / 50 Гц

Мощность: 58 Вт

Давление: 0.028 МПа

Производительность: 75 л/мин

Диаметр выходного патрубка: 10 мм

Габаритные размеры:

Основные компоненты станка:

Лазерная трубка Reci W2 90W

Принцип работы лазерной трубки СО2: с блока управления лазерного станка на блок питания лазерной трубки поступает информационный сигнал, который в самом блоке питания генерирует на выходе высоковольтные разряды разного напряжения, что и соответствует мощности реза (0-100%). При получении высоковольтного разряда, в трубке, в отсеке с СО2 газом генерируется лазерный луч на выходе трубки, то есть на катоде. Затем луч отражается поочередно от зеркал, на последнем, проходя через линзу фокусируется в очень тонкий и мощный луч , который, собственно и выполняет лазерный раскрой.









Система вентиляции

Данная  система представлена качественным вентилятором FP-108 (EX-S1-B) мощностью 38W, 0.22A











Сотовое рабочее поле 1000х800 мм

Данную панель используют для обработки заготовок малых размеров.



Ламельное рабочее поле 1000х800 мм

Данную панель используют для обработки крупногабаритных заготовок.









Ременный привод

Данный механизм преобразует вращательное движения вала в движение вдоль оси поступательного типа











Лазерная головка

Оснащена автоматическим продувом для предотвращения загрязнения





Шаговые двигатели

Качественные и мощные ШД модели Leadshine Technology 57CM21X-M-L200 обеспечивают высокую точности работы при максимальном ускорении

Система управления станком

RuiDa RDC6445G - это система управления лазерным станком нового поколения, разработанная компанией RD Co., Ltd. Помимо традиционных для продуктов компании аппаратной стабильности и устойчивости к электрическим повреждениям, данная система работает под управлением усовершенствованного ПО, позволяющего хранить большее количество файлов, способна соединяться с ПК по USB2.0 или Ethernet.

      Кнопки управления станком



        Панель управления RuiDa



Механическая система открывания корпуса

Колесо для легкой транспортировки
